5.8.2.1.15.5.  Générer des images d'aperçu par ligne

Si vous souhaitez fournir des images d'aperçu différentes pour chaque ligne dans les projets, vous pouvez y parvenir avec la commande du menu contextuel Générer des images d'aperçu par ligne [Create previews per line] (les champs de plage de valeurs ne sont pas pris en compte).

Lorsque les pièces d'un projet diffèrent non seulement par leur taille, mais aussi par leur forme, c'est un grand avantage.

Dans les résultats de recherche, les petites différences sont désormais visibles dans l'image d'aperçu, ce qui rend la sélection des pièces beaucoup plus facile sans un grand aperçu en 3D.

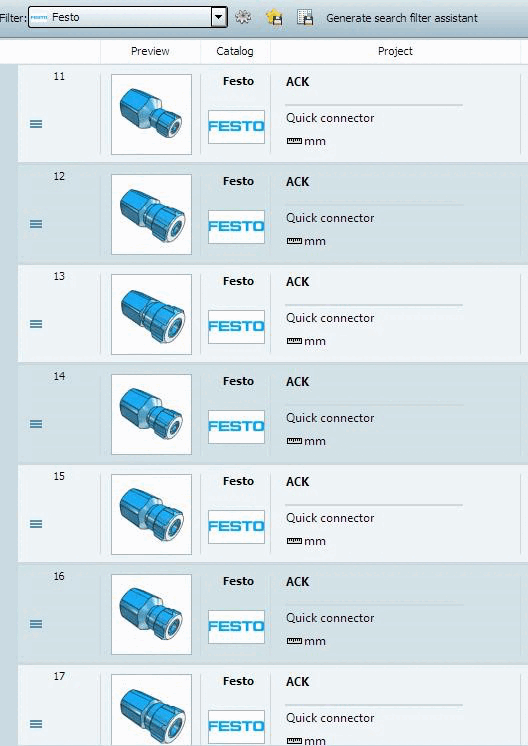

Liste des expressions sous "Résultats de la recherche [Search results]".

Liste des expressions sous "Résultats de la recherche [Search results]".

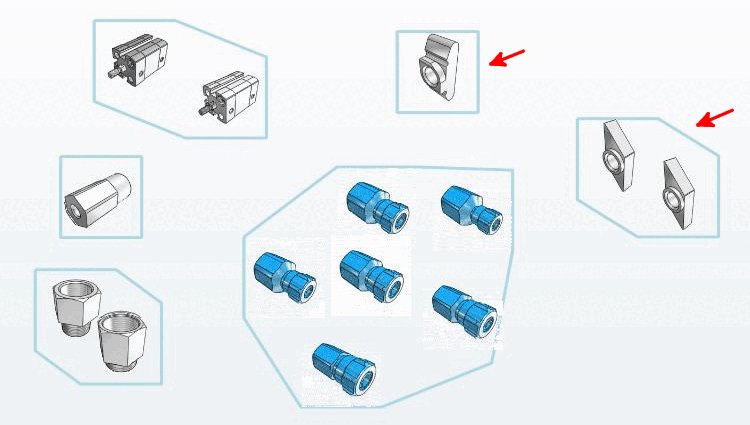

La représentation dans la CloudMap en profite également : les rainures en haut et en haut à droite auraient sinon atterri dans un seul cluster.

CloudMap avec différents clusters

CloudMap avec différents clusters

De plus, cette fonction est disponible dans Cloud Navigator, Reports et Component Comparison.

Détails techniques

  • Appel

    Les images d'aperçu sont générées dans PARTproject. La commande standard pour cela est toujours Générer des données d'image/images d'aperçu [Generate image data/preview images]. Voir à ce sujet Section 5.8.2.1.15.4, «  Génération de données d'images/d'aperçus en mode batch  ».

    Pour générer les images d'aperçu par ligne, utilisez la commande Générer des images d'aperçu par ligne [Create previews per line].

    Comme tous les graphiques doivent avoir le même style, aucune autre boîte de dialogue de paramétrage n'apparaît ici et la génération démarre immédiatement. Sur un PARTproject 64bit, la génération se fait dans plusieurs threads en même temps, ce qui réduit considérablement le temps nécessaire (en particulier pour les grands catalogues).

    [Remarque]Remarque

    Seules les images d'aperçu qui n'existent pas encore ou pour lesquelles le "GeomDate" est obsolète sont générées. Ainsi, seule la première génération prend du temps. De plus, le PARTqaChecker signale si les images d'aperçu sont obsolètes.

  • La génération crée deux fichiers supplémentaires par projet (.prj) dans le catalogue :

    • _ppl_0.png

      Image globale avec toutes les vignettes du projet : voir à ce sujet le point suivant.

    • .preview

      Pour chaque fichier png, il existe un fichier de configuration dans lequel il est indiqué quelle ligne correspond à quelle image d'aperçu dans l'image globale.

  • Toutes les vignettes sont disposées dans une seule image globale png. Cela permet d'utiliser moins d'espace mémoire.

    Les vignettes sont créées de manière uniforme avec un arrière-plan transparent.

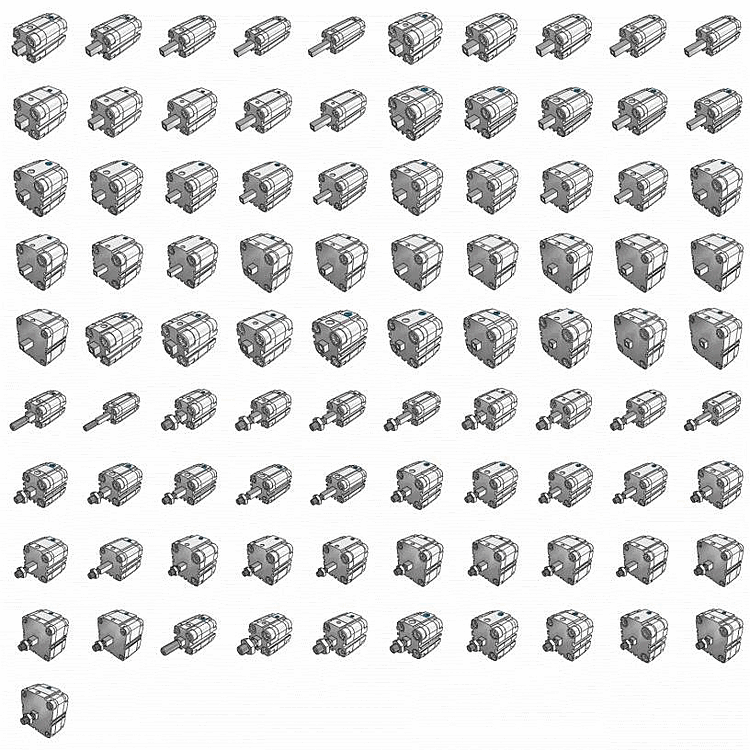

    Exemple d'un .png contenant les vignettes d'un tableau

    Exemple d'un .png contenant les vignettes d'un tableau

  • Les images d'aperçu doivent être recréées avant un processus de publication, mais seules les géométries modifiées sont recréées à l'aide de GEOMDATE. Le QAchecker permet de vérifier si toutes les images d'aperçu sont à jour.

  • La compatibilité avec les anciennes versions de PARTsolutions est assurée, car dans ce cas, les nouveaux fichiers ne sont tout simplement pas utilisés.
