Ouvrez une pièce native dans le PARTdataManager.

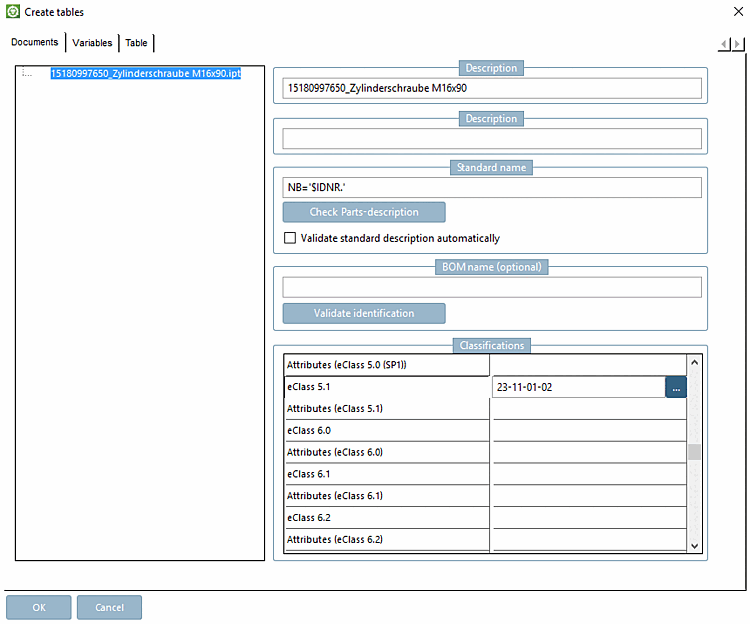

Appelez la boîte de dialogue Créer des tableaux [Create tables] en choisissant Tableau [Table] --> Éditer [Edit].

Attribuez une classification à la partie native (par ex. sous eClass 5.1). [voir ci-dessus]

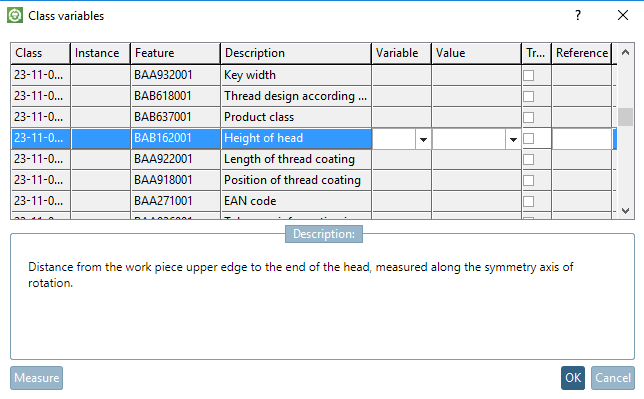

Appelez maintenant la boîte de dialogue Variables de classe [Class variables] sous Caractéristiques [Attributes] (Classification) en utilisant Parcourir ....

Sélectionnez une caractéristique de classe.

Curseur dans le champ "Valeur

Placez le curseur dans le champ Valeur [Value].

Dans la vue 3D [3D view], cliquez dans le menu contextuel sur Mesurer.... [Measure...]

--> La boîte de dialogue Dialogue de mesure [Measure dialog] s'ouvre.

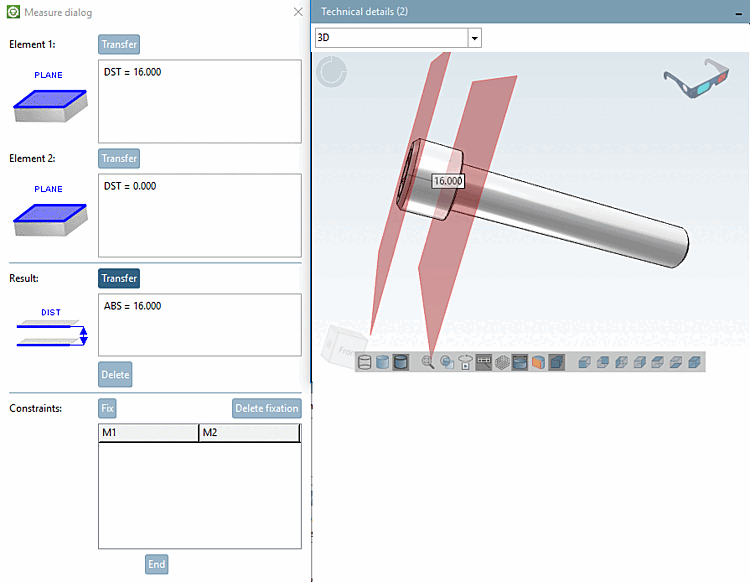

2 surfaces parallèles marquées -> ABS = 16.000 transférées

Dans la fenêtre 3D, marquez les surfaces, lignes, points, etc. souhaités.

Cliquez sur Transférer [Transfer].

--> La valeur est attribuée à la caractéristique de classe actuellement sélectionnée.

La valeur de la boîte de dialogue de mesure a été attribuée

Vous trouverez des informations détaillées sur le dialogue de mesure [Measure dialog] sous Section 3.1.7.6.3, «  Mesure de pièces 3D  » in Manuel utilisateur PARTsolutions.

Confirmez en cliquant sur OK.

La caractéristique est inscrite sur la page de dialogue Créer des tableaux [Create tables].
