Aprire una parte nativa nel PARTdataManager.

Richiamare la finestra di dialogo Crea tabella [Create tables] con Tabella [Table] --> Modifica [Edit].

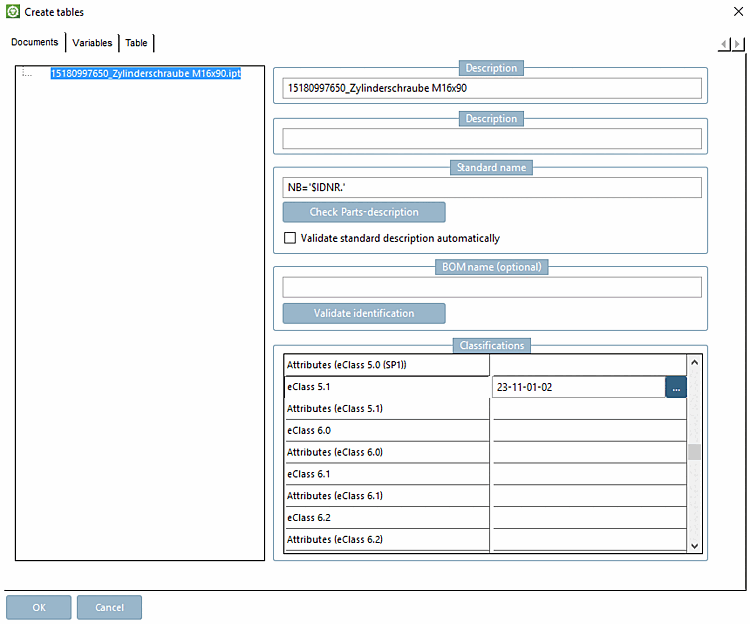

Assegnare una classificazione alla parte nativa (ad es. sotto eClass 5.1). [Vedi sopra]

Figura 5.866.

Richiamare la finestra di dialogo Variabili di classe [Class variables] in Caratteristiche [Attributes] (Classificazione) utilizzando Sfoglia .....

Selezionare una caratteristica della classe.

Figura 5.867. Cursore nel campo "Valore

Posizionare il cursore nel campo Valore [Value].

Nella vista 3D [3D view], fare clic su Misura.... [Measure...] nel menu contestuale

Figura 5.868.

--> Si apre la finestra di dialogo Misura [Measure dialog].

Figura 5.869. 2 superfici parallele marcate -> ABS = 16.000 trasferiti

Contrassegnare le superfici, le linee, i punti, ecc. desiderati nella finestra 3D.

Fare clic su Trasferimento [Transfer].

--> Il valore viene assegnato alla caratteristica della classe attualmente selezionata.

Figura 5.870. Il valore del dialogo di misurazione è stato assegnato

Informazioni dettagliate sul dialogo fieristico [Measure dialog] sono disponibili alla voce Sezione 3.1.7.6.3, “ Misurazione di parti 3D ” in Manuale d'uso PARTsolutions.

Confermare con OK.

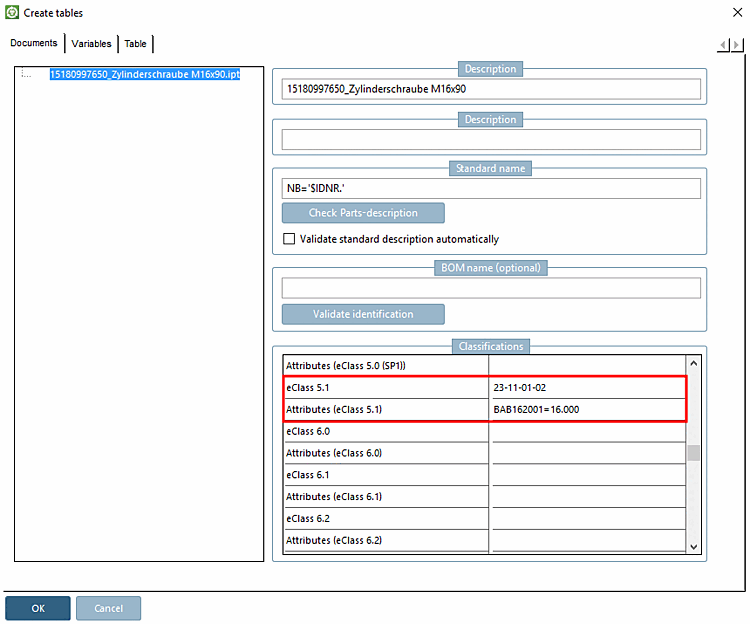

La caratteristica viene inserita nella pagina di dialogo Crea tabelle [Create tables].

Figura 5.871.
