Cette fonction permet de créer un diagramme représentant les dépendances du projet.

Prérequis : Dans le Le fichier de configuration prjdependency.cfg se trouve dans le bloc Settings La clé GENERATEDEPENDENCIESONINDEXUPDATE avec valeur ='1'.

Appelez la commande du menu contextuel au niveau du projet.

PARTproject → clic droit dans la sélection [Project selection] du projet au niveau du projet → sortie [Output] → dépendances du projet [Project dependencies]

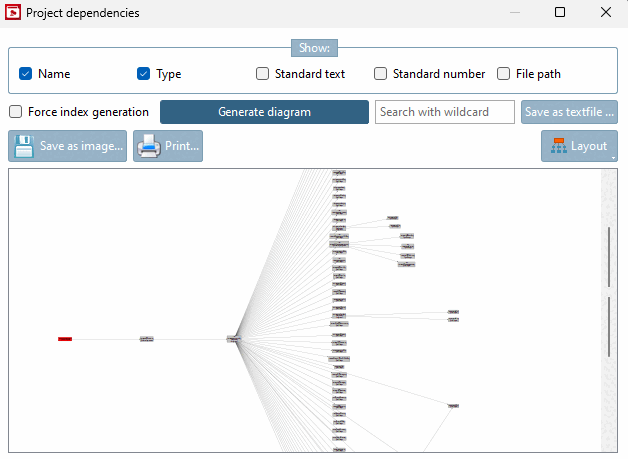

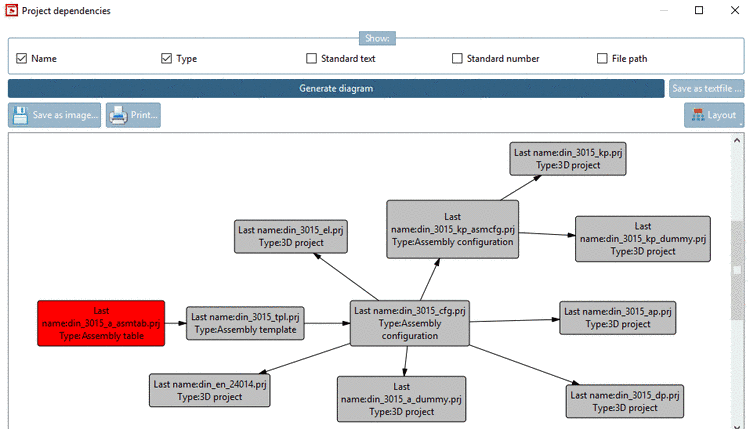

Boîte de dialogue Dépendances de projet [Project dependencies]

Dans la zone Afficher [Show], vous pouvez choisir les informations à afficher pour la dépendance concernée. Vous pouvez sélectionner le nom [Name], le type [Type], le texte de la norme [Standard text], le numéro de la norme [Standard number] et le chemin d'accès au fichier [File path].

S'il n'y a pas encore d'index, celui-ci est créé lors de la création du diagramme. Un message d'information apparaît alors. Avec Forcer la génération d'index [Force index generation], l'index est mis à jour dès que vous cliquez sur Générer le diagramme [Generate diagram].

Vous pouvez afficher le diagramme sous forme d' arbre [Tree] ou de modèle à ressort [Spring model] en cliquant sur le bouton Disposition [Layout].

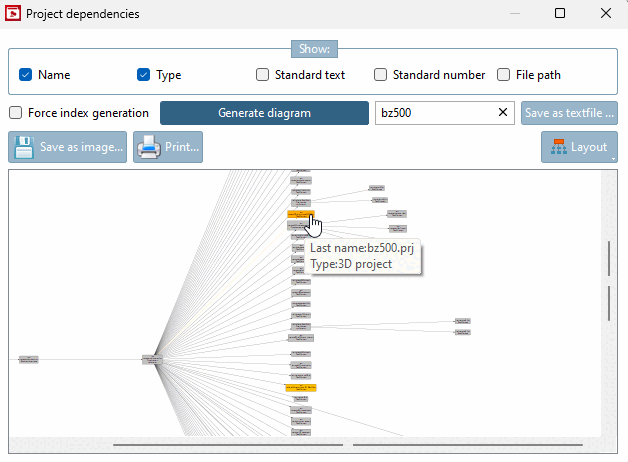

Si nécessaire, il est possible de trouver un nœud dans le diagramme affiché à l'aide de la ligne de recherche. Le terme peut être placé n'importe où dans le projet. Si vous avez saisi un terme de recherche et qu'il y a des résultats, ceux-ci sont mis en évidence par une couleur jaune.

Boîte de dialogue Dépendances de projet [Project dependencies] avec résultats de recherche

Vous pouvez enregistrer le diagramme affiché sur votre ordinateur en cliquant sur Enregistrer comme fichier texte... [Save as textfile ...] ou Enregistrer comme image... [Save as image...] ou en cliquant directement sur Imprimer.. [Print...]. cliquer sur l'image.
