5.12.11.13. Représentations des symboles (signes de commutation) "Advanced
5.12.11.13.2. Modèle de données représentation généralisée des symboles / mise en page |  |
| Précédent | Suivant |

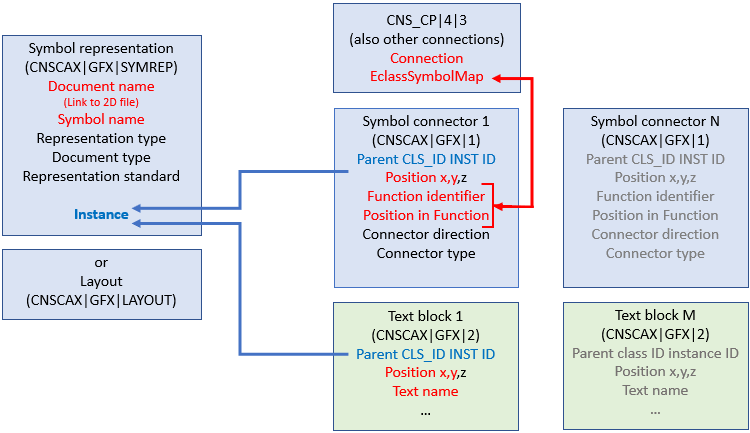

Le diagramme ci-dessus montre la représentation symbolique entièrement différenciée, les connexions symboliques 2D étant notamment liées aux connexions physiques 3D. (Cette situation n'est pas spécifique à l'électricité et pourrait être modifiée à volonté pour d'autres types de connexions).
La tâche lors de la création de la représentation des symboles consiste à obtenir différents liens.

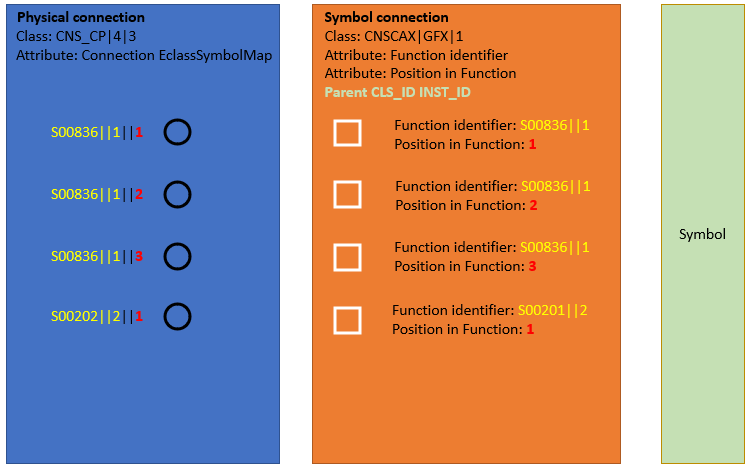

Cela signifie que nous devons notamment associer le raccord de symbole 2D à la fonction correspondante et à la position dans la fonction. En d'autres termes, la tâche peut être exprimée par la phrase suivante : "Ce raccordement 2D avec les coordonnées X/Y suivantes appartient à la N-ième fonction et y est le raccordement X-ième appareil". Un raccordement de symbole a donc besoin de 2 indices (fonction [Function identifier ] et position dans la fonction [Position in Function ]). Ceci est tout à fait analogue à la construction de l'attribut Connection EclassSymbolMap dans CNS_CP|4|3.
Le pivot central est la classe CNSCAX|GFX|1 (connexion de symboles).
Le connecteur de symbole, classe CNSCAX|GFX|1 contient ...

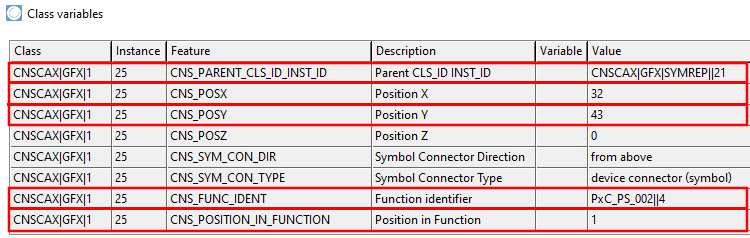

... dans les caractéristiques CNS_POSX et CNS_POSY, les coordonnées X/Y pour le placement du pins sur le graphique de symboles 2D,
... dans la caractéristique Parent CLS_ID INST_ID, le renvoi à la classe CNSCAX|GFX|SYMREP, qui fournit à son tour le lien vers le graphique de symboles 2D correspondant,
... dans la caractéristique Identification de la fonction, l'information permettant d'attribuer la bonne fonction,
... dans la caractéristique Position dans la fonction, l'information permettant d'attribuer la position correcte ("numéro de broche") au sein de la fonction correspondante.
