5.12.11.13.3. Conditions préalables

  • Une classification de représentation de symbole au sens de l'exemple sous Section 5.12.11.13.5.1, « Représentation des symboles à l'aide de Phoenix Contact 2903156 »ne peut être créée en tant qu'"addon" que si une pièce a déjà été entièrement classifiée selon l'ensemble de la classification électrique. Cela comprend notamment la création des classes et des caractéristiques comme décrit sur Section 5.12.11.4.2, « Connexions, symboles de fonction CEI ».

    Une description de fonction sans erreur (Section 5.12.11.4.2, « Connexions, symboles de fonction CEI ») est une condition préalable(ne s'applique pas à l'importation de pipelines et n'est valable que pour la classification manuelle ou semi-automatique).[55]).

    Les classes utilisées pour les représentations de symboles "Advanced" sont CNSCAX|GFX|SYMREP [représentation(s) de symboles], CNSCAX|GFX|1 [connexions de symboles] et CNSCAX|GFX|2 [blocs de texte symboliques].

  • Les représentations de symboles (fichiers graphiques vectoriels 2D [DXF/DWG/2db]) doivent être intégrées dans PARTproject sous Formats d'exportation supplémentaires [Additional export formats]. (Ils peuvent se trouver à n'importe quel endroit du catalogue).

    • Saisissez un identifiant unique sous ID.

      [Remarque]Remarque

      C'est précisément cette ID qui doit être saisie dans la classe CNSCAX|GFX|SYMREP, dans la caractéristique CNS_DOC_CNSURI. Voir ci-dessous.

    • Sélectionnez le format approprié dans la zone de liste sous Type.

    • Saisissez une description. Celle-ci s'affiche sous Formats d'exportation supplémentaires [Additional export formats].

    • Sous Chemin du fichier, indiquez le chemin d'accès au fichier DXF souhaité.

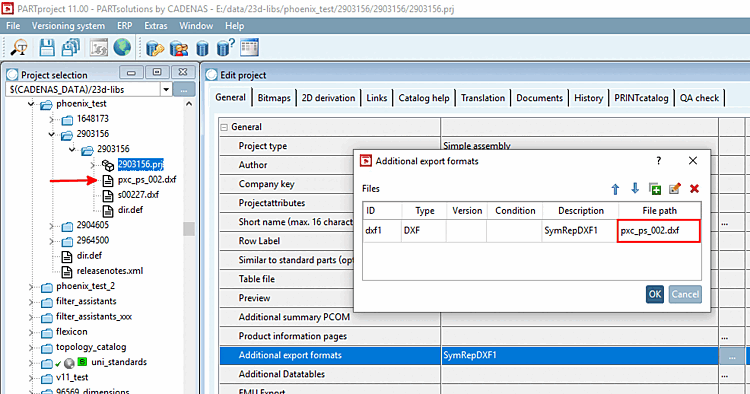

    Exemple à l'aide de Phoenix Contact 2903156.prj -> Intégration du fichier DXF

    Exemple à l'aide de Phoenix Contact 2903156.prj -> Intégration du fichier DXF



[55] La possibilité d'une bibliothèque de symboles est proposée ici, de sorte que les étapes suivantes ne doivent être effectuées qu'une seule fois lors de la création de cette bibliothèque. Equiper une pièce avec des symboles se limite alors essentiellement à l'application d'un modèle qui contient déjà la classification de symboles décrite.
