1.6.4.5.4.2.  Clé "CAPTION3D" - modifier le titre en vue 3D

Le titre dans la vue 3D [3D view] peut être adapté.

$CADENAS_USER/pdatamgr.cfg

[OPTIONS]
CAPTION3D=NB=$NB. LOD=$LOD.

Les variables suivantes peuvent être utilisées : $NB., $LINA. et $LOD.

Par défaut, le NB (dessin normalisé) et le LOD (Level of Detail) sont affichés.

Si vous souhaitez modifier l'affichage, commentez la ligne et définissez les variables souhaitées selon le schéma suivant :

NB=$NB. LOD=$LOD.

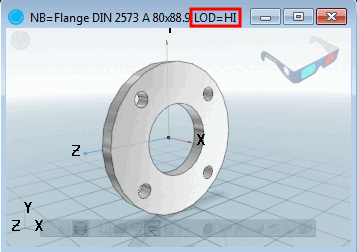

CAPTION3D=NB=$NB. LOD=$LOD.

CAPTION3D=NB=$NB. LOD=$LOD.

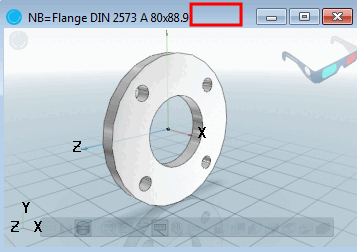

CAPTION3D=NB=$NB.

CAPTION3D=NB=$NB.
