1.6.4.5.4.2.  Tasto "CAPTION3D" - Modifica del titolo nella vista 3D

Il titolo della vista 3D [3D view] può essere personalizzato.

$CADENAS_USER/pdatamgr.cfg

[OPTIONS]
CAPTION3D=NB=$NB. LOD=$LOD.

È possibile utilizzare le seguenti variabili: $NB., $LINA. e $LOD.

I valori NB (disegno standard) e LOD (livello di dettaglio) sono visualizzati per impostazione predefinita.

Se si desidera modificare la visualizzazione, commentare la riga e impostare le variabili desiderate secondo il seguente schema:

NB=$NB. LOD=$LOD.

CAPTION3D=NB=$NB. LOD=$LOD.

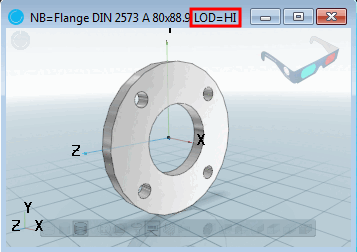

Figura 1.431. CAPTION3D=NB=$NB. LOD=$LOD.

CAPTION3D=NB=$NB.

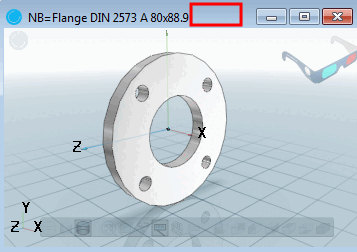

Figura 1.432. CAPTION3D=NB=$NB.
