7.7.1.1. Appel à l'extérieur d'un élément de construction

Si vous cliquez avec le bouton droit de la souris sur la surface libre dans la vue 3D, un menu contextuel sans rapport avec les composants apparaît.

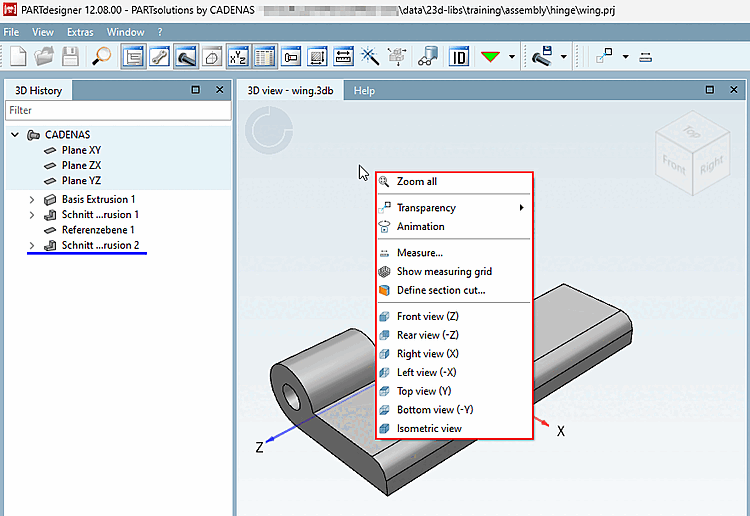

Fenêtre d'ancrage "Vue 3D [3D view]" Menu contextuel à l'extérieur de l'élément de construction

Fenêtre d'ancrage "Vue 3D [3D view]" Menu contextuel à l'extérieur de l'élément de construction

  • Tout attraper [Zoom all]

    Le composant est représenté centré dans la vue 3D.

  • Transparence [Transparency]

    Paramètres pour la représentation transparente du composant.

  • Animation

    Affiche le composant dans une animation rotative.

  • Foires et salons [Measure]

    Ouvre l'outil de mesure.

  • Afficher la grille de mesure [Show measuring grid]

    Affiche les dimensions extérieures en vue 3D.

  • Définir le plan de coupe... [Define section cut...]

    Il est possible d'afficher une vue en coupe qui peut être tirée à volonté à travers la pièce au moyen d'un système de coordonnées.

  • Vues

    Le composant peut être affiché depuis la vue de face [Front view], la vue arrière [Rear view], la vue de droite [Right view], la vue [Left view] de [Right view] gauche [Left view], la vue supérieure [Top view] ou la vue inférieure [Bottom view].

  • Vue isométrique [Isometric view]

    Affiche le composant en vue isométrique.
