7.7.1.1. Chiamata all'esterno di un componente

Se si fa clic con il tasto destro del mouse sull'area libera nella vista 3D, viene visualizzato un menu contestuale non relativo alle parti.

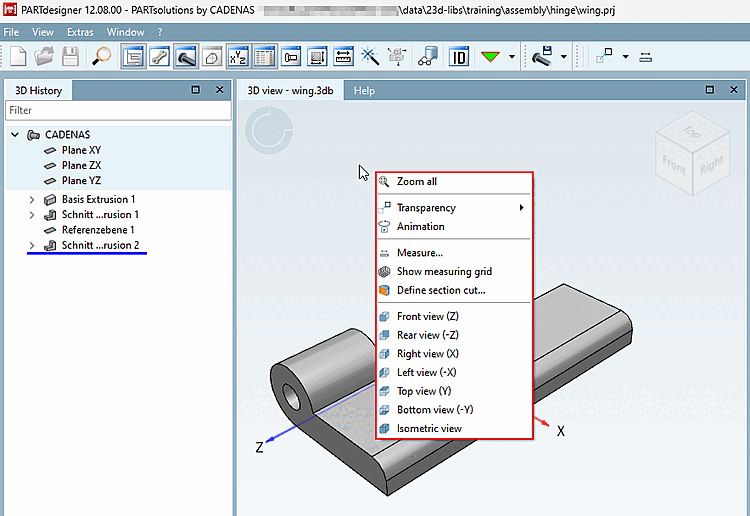

Finestra di aggancio "Vista 3D [3D view]" Menu contestuale esterno al componente

Figura 7.410. Finestra di aggancio "Vista 3D [3D view]" Menu contestuale esterno al componente

  • Catturare tutto [Zoom all]

    Il componente viene visualizzato centrato nella vista 3D.

  • Trasparenza [Transparency]

    Impostazioni per la visualizzazione trasparente del componente.

  • Animazione [Animation]

    Mostra il componente in un'animazione rotante.

  • Fiere di settore [Measure]

    Apre lo strumento di misura.

  • Visualizzazione della griglia di misurazione [Show measuring grid]

    Mostra le dimensioni esterne nella vista 3D.

  • Definire il piano di taglio... [Define section cut...]

    È possibile visualizzare una vista in sezione, che può essere disegnata attraverso il componente come richiesto utilizzando un sistema di coordinate.

  • Visualizzazioni

    Il componente può essere visualizzato dalla vista frontale [Front view], dalla vista posteriore [Rear view], dalla vista destra [Right view], dalla vista sinistra [Left view], dalla vista superiore [Top view] o dalla vista inferiore [Bottom view].

  • Vista isometrica [Isometric view]

    Mostra il componente nella vista isometrica.
