3.1.7.2.1. Domaines de valeurs

Certains composants ont des variables de plage de valeurs [Value range variables]. Pour celles-ci, aucune valeur fixe n'est créée.

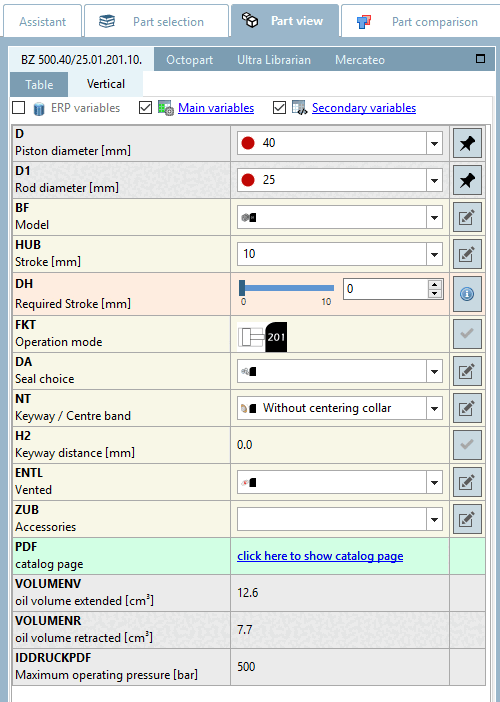

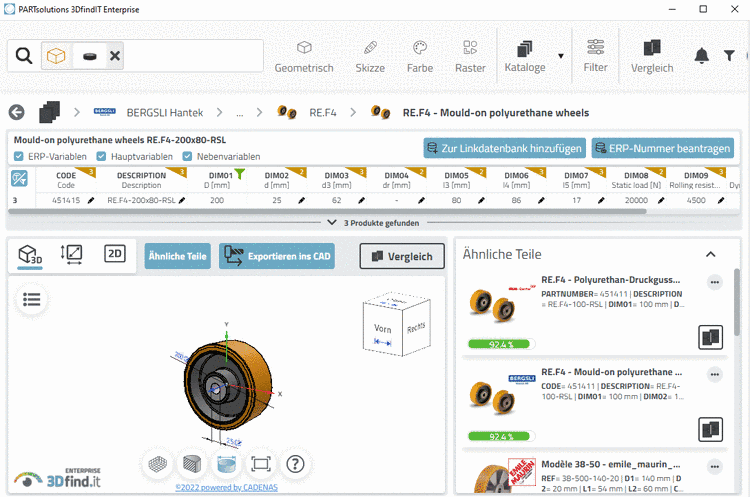

Dans le Vue verticale, ces composants sont signalés par un symbole :

[Remarque]Remarque

En option, les champs peuvent également être colorés. Pour la signification des couleurs, voir ci-dessous.

Menu Outils [Extras] ➝ Paramètres. [Settings...].. ➝ Menu Tableau [Table] ➝ Colorer les colonnes de la plage de valeurs [Color value range columns]

Afin de déterminer clairement la valeur concrète, tous les domaines de valeurs doivent également être définis.

L'affichage de la sélection de la plage de valeurs peut se faire de différentes manières en fonction des spécifications du composant.

La modification de la valeur modifie immédiatement la représentation dans la vue 3D [3D view].

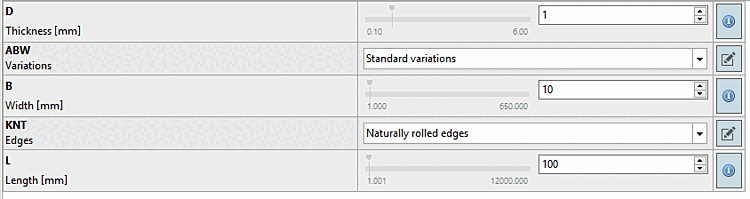

  • Plage de valeurs: saisissez une valeur souhaitée dans la plage de valeurs ou sélectionnez la valeur à l'aide du curseur.

    La ligne rouge indique la valeur par défaut. En cliquant dessus, vous pouvez à tout moment rétablir la valeur par défaut.

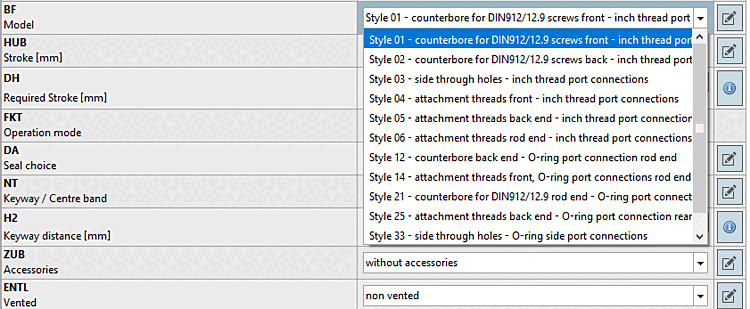

  • Sélection de valeurs discrètes: sélectionnez l'option souhaitée dans la zone de liste.

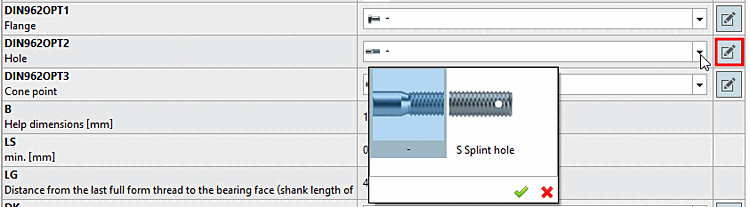

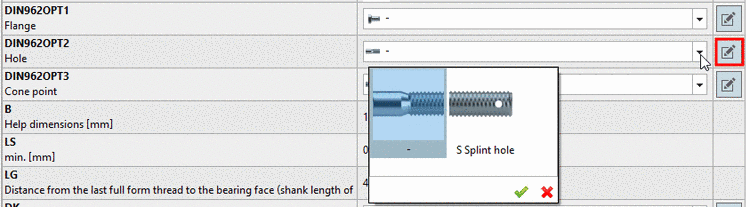

  • Sélection de valeurs discrètes avec des images d'aperçu:

    Des graphiques peuvent également être affichés pour clarifier les options de sélection dans les champs de plage de valeurs. Double-cliquez sur l'option souhaitée.

Signification des couleurs pour les zones de plage de valeurs

[Remarque]Remarque

Les couleurs doivent être activées. Voir ci-dessus.

Dans La dépendance prédéfinie s’affiche dans l’icône Couleurs de signal qui indiquent différents types de champs de plage de valeurs .

  • jaune = caractéristique géométrique [Geometry attribute]

    La caractéristique géométrique [Geometry attribute] est utilisée pour les caractéristiques qui ont une influence sur la géométrie ; c'est-à-dire, par exemple, lorsque la géométrie de la pièce ou de l'assemblage est modifiée par la variable (par exemple, longueur de course maximale), ou lorsque des composants sont ajoutés ou supprimés, par exemple "capteur oui/non" ou "option on/off".

  • Orange = Caractéristique [Function attribute]

    La caractéristique fonctionnelle [Function attribute] est utilisée pour les positions de course et d'angle, tout ce qui définit un mouvement mécanique dans une pièce/un assemblage (par ex. la position de course d'un vérin).

  • Jaune foncé = Caractéristique de dimension [Dimension attribute]

    La caractéristique dimensionnelle [Dimension attribute] est utilisée pour les produits semi-finis et les profilés qui sont fabriqués en mètres courants.
