7.9.3.7. Formes -> Cercles

7.9.3.7.7. Insérer un trou oblong

	Remarque
	Cette fonctionnalité n'était disponible qu'à des fins de test pour les versions < 12.12. Elle est maintenant officiellement approuvée et disponible avec la version 12.12.

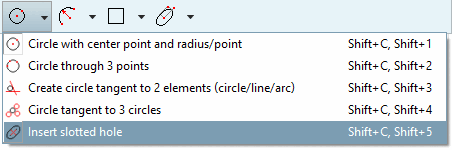

trou fendu insérer [Insert slotted hole]

Selon qu'un ou deux points de référence ou un clic libre ont été utilisés, les deux fenêtres Historique de l'esquisse [Sketch history] et Editer l'élément [Edit element] affichent différents champs de saisie. L'ordre des clics joue également un rôle.

Au total, cela donne quatre possibilités différentes de définir un trou oblong :

3 clics libres pour déterminer la longueur, l'angle et la largeur du trou oblong
1. Activer L’outil trou fendu . [Insert slotted hole]
2. Déterminez la position du premier demi-cercle en cliquant librement.
3. Déterminez par un clic libre la distance du deuxième demi-cercle par rapport au premier et l'angle par rapport au premier point.

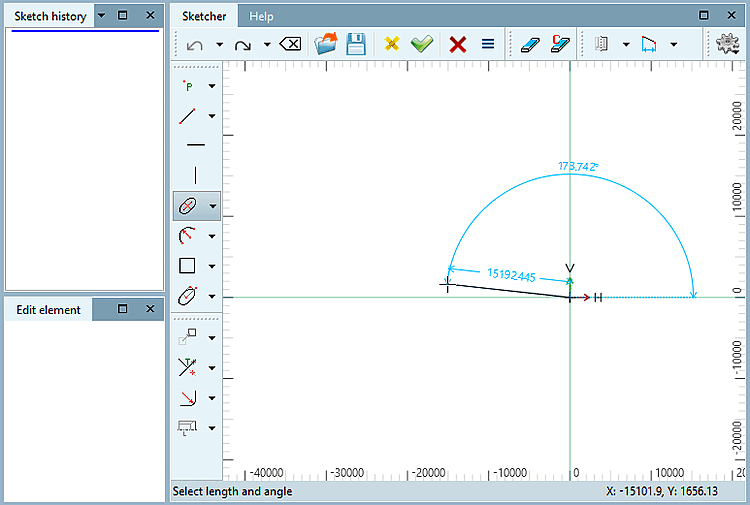

  La position du premier demi-cercle a été choisie
4. Déterminez la largeur du trou oblong par un troisième clic libre.

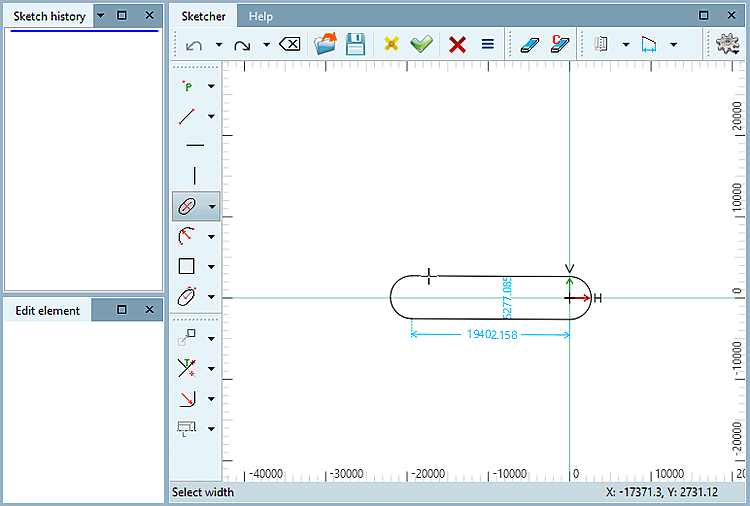

  La position du deuxième demi-cercle a été choisie
5. Adaptez les différents paramètres dans la fenêtre du docking Editer l'élément [Edit element].

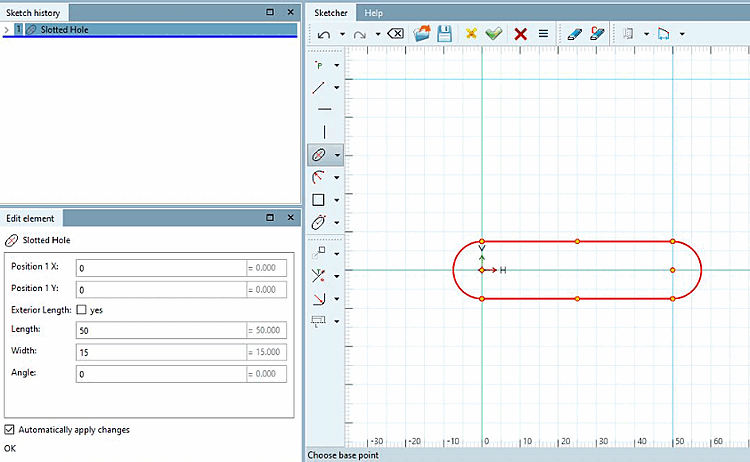

  Trou oblong défini par des clics libres
6. En option, vous pouvez déterminer la définition de la longueur extérieure [Exterior Length]:
  - oui [yes] désactivé : L'indication de la longueur se réfère à la distance entre les centres des deux demi-cercles.
  - oui [yes] activé : L'indication de la longueur se réfère à la longueur extérieure du trou oblong.
1 point de référence et 2 clics libres pour la longueur/l'angle et la largeur
1. Déterminez un point de référence pour le centre du deuxième demi-cercle.
2. Cliquez sur l'outil Insérer un trou oblong [Insert slotted hole].
3. Déterminez le centre du premier demi-cercle en cliquant librement.
4. Cliquez sur le point de référence.
  -> La longueur et l'angle du trou oblong sont maintenant déterminés.
5. Déterminez la largeur du trou oblong en cliquant librement.
6. Dans la fenêtre d'ancrage Editer élément [Edit element], vous pouvez maintenant, si nécessaire, modifier la position du point librement choisi. Le point de rotation du trou oblong est le centre du deuxième demi-cercle.
  -> La longueur, l'angle du trou oblong sont modifiés.
  En outre, vous pouvez adapter la largeur du trou oblong.

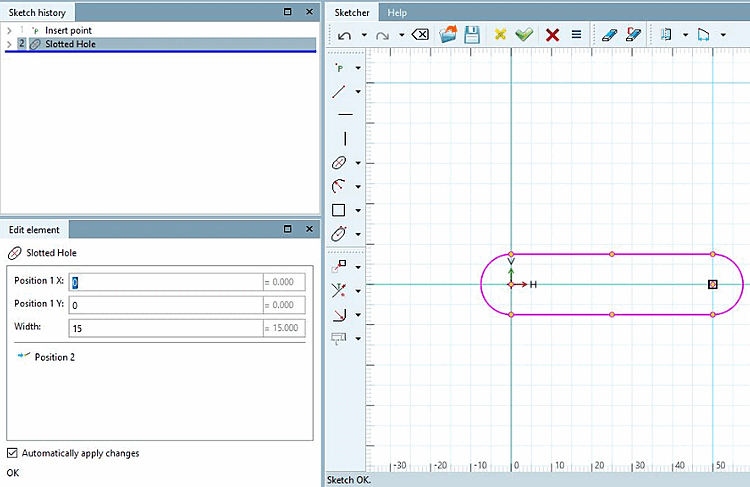

Clic libre, point de référence, clic libre
2 clics libres pour la longueur et l'angle et un point de référence pour la largeur
1. Déterminez le point de référence pour la largeur du trou oblong.
2. Cliquez sur l'outil Insérer un trou oblong [Insert slotted hole].
3. Sélectionnez par un clic libre le centre du premier demi-cercle.
4. Sélectionnez par un clic libre le centre du deuxième demi-cercle.
  -> La longueur et l'angle du trou oblong sont maintenant déterminés.
5. Cliquez sur le point de référence.
  -> La largeur du trou oblong est maintenant déterminée.
6. En option, vous pouvez déterminer la définition de la longueur extérieure [Exterior Length]:
  - oui [yes] désactivé : L'indication de la longueur se réfère à la distance entre les centres des deux demi-cercles.
  - oui [yes] activé : L'indication de la longueur se réfère à la longueur extérieure du trou oblong.

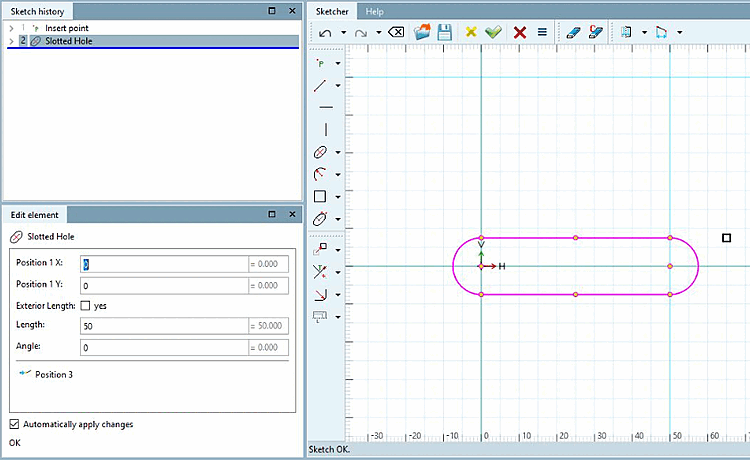

Clic libre, clic libre, point de référence
1 clic libre pour le positionnement du 1er demi-cercle, point de référence pour la longueur et l'angle et point de référence pour la largeur
1. Déterminez le centre du deuxième demi-cercle en utilisant un point de référence.
2. Déterminez la largeur du trou oblong en utilisant un deuxième point de référence.
3. Cliquez sur l'outil Insérer un trou oblong [Insert slotted hole].
4. Placez par un clic libre le centre du premier demi-cercle.
5. Cliquez sur le premier point de référence.
  -> La longueur et l'angle du trou oblong sont ainsi déterminés.
6. Cliquez sur le deuxième point de référence.
  -> La largeur du trou oblong est ainsi déterminée.
7. Dans la fenêtre d'ancrage Editer élément [Edit element], vous pouvez maintenant, si nécessaire, modifier la position du point librement choisi. Le point de rotation du trou oblong est le centre du deuxième demi-cercle.
  -> La longueur, l'angle et la largeur du trou oblong sont modifiés.

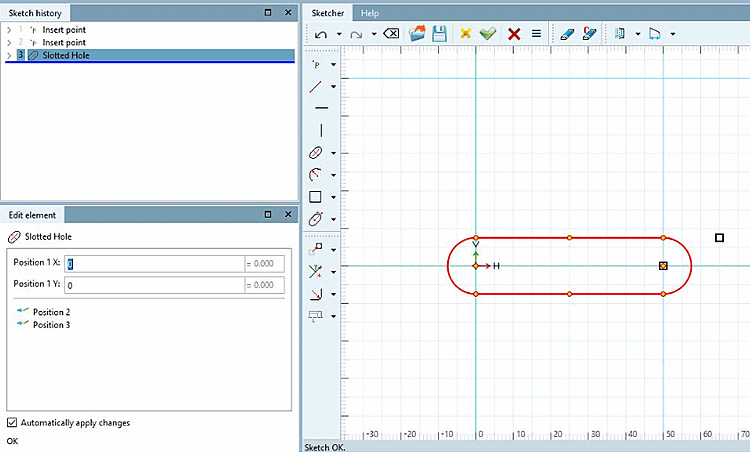

Clic libre, point de référence
