Exemple 1:

Si aucune entrée n'est effectuée sur la page d'onglet Désignation de la norme [Standard name], le nom est formé avec la désignation standard [Standard name] de la norme[NB].

Ce serait en conséquence à :

NB='$NB.'

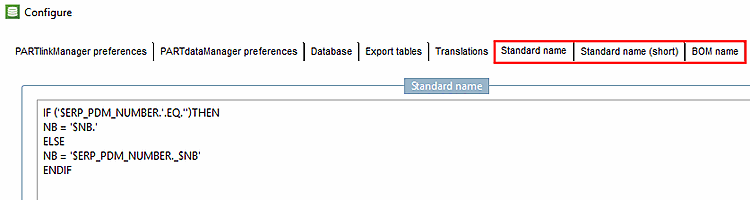

Exemple 2: On travaille avec une condition.

S'il n'y a pas de numéro ERP, le NB (désignation de la norme [Standard name] ) est formé par défaut. Dans le cas contraire, le numéro ERP est utilisé.

L'unicité est garantie par ERP_PDM_NUMBER, la désignation de la norme fournit une partie "parlante" dans le nom du fichier.

IF ('$ERP_PDM_NUMBER.'.EQ.'')THEN
NB = '$NB.'
ELSE
NB = '$ERP_PDM_NUMBER._$NB'
ENDIF

Exemple 3:

S'il existe différentes résistances, surfaces, etc. pour des pièces géométriquement identiques, il est possible d'en tenir compte dans la formation du nom.

par ex : Formation du nom de fichier à partir de NB et de l'article.

NB=('$NB._$MAT_NAME.')

Si les possibilités offertes par l'édition du tableau de projet ne suffisent pas, utilisez l'intégration de scripts vbs externes.

L'appel du script externe se fait par NB=TSCRIPT('nb.ruletable','$CALCED_ROW.','$NB.').

Les entrées se font sous désignation de la norme [Standard name], désignation de la norme (abrégée) [Standard name (short)] ou désignation de la nomenclature [BOM name].

Appel de script

Un exemple de script "nb.ruletable" pourrait se présenter comme suit. La fonction appelée s'appelle ici dans l'exemple "ruletable".

function ruletable(table,calced_row,orgNB)
  result=""
  mmrow=cint(calced_row)
  if mmrow >= 0 then
     tmp=table.NN
     normbezeichnung=table.rows.item(mmrow).resolvevariables("$NB.",0)

'0.************************************************
    pos=Instr(1,normbezeichnung,"DIN")
    if pos = 1 then
       result=tmp+"_"+table.rows.item(mmrow).resolvevariables("$NENN.$MAT_NAME.",0)
    end if

'1.************************************************
    if tmp="DIN 912" then
       result="ISO4762abcd"+"_"+table.rows.item(mmrow).resolvevariables
       ("$NENN.$MAT_NAME.",0)
    end if

'2.************************************************
    if tmp="DIN 2448" then
       result="DIN 2448"+"_"+table.rows.item(mmrow).resolvevariables
       ("$D._$S._$L.___$MAT_NAME.",0)
    end if

'3.************************************************
    if tmp="DIN 2576" then
       result=tmp+"_"+table.rows.item(mmrow).resolvevariables
       ("$NENN._$D1.$MAT_NAME.",0)
    end if

'4.************************************************
    pos=Instr(1,normbezeichnung,"FAG")
    if pos >= 1 then
       result=table.rows.item(mmrow).resolvevariables("$NB.",0)
    end if

'5.************************************************
    pos=Instr(1,normbezeichnung,"EO EL L-Verschraubung mit Dichtkegel")
    if pos >= 1 then
       result=table.rows.item(mmrow).resolvevariables("$ERP_PDM_NUMBER.",0)+
       "-EL"+table.rows.item(mmrow).resolvevariables("$ROHR.$S.",0)
    end if

'6.************************************************
       if tmp="DIN 7993-B 2" then
       result=table.rows.item(mmrow).resolvevariables("$ERP_PDM_NUMBER.",0)+
       "-A"+table.rows.item(mmrow).resolvevariables("$D1.",0)+"---DIN7993"
    end if

' *************************************************

    if result="" then
      result=orgNB
    end if

  end if
  ruletable=result
end function

	Remarque
	Une licence spéciale est nécessaire pour les fichiers vbs que vous créez vous-même. Vous ne pouvez utiliser le script nb.vbs que si vous insérez la clé NBMODULE dans le bloc Common du fichier de configuration plinkcommon.cfg de PARTadmin et que vous lui attribuez la valeur nb .

Dans la mesure où la désignation de la norme est incluse dans la règle de dénomination, celle-ci peut également être adaptée en fonction du projet.

Voir Section 4.24.8.2.7.1, « Modifier la désignation de la norme en fonction du projet  ».

Pour définir le nom de la norme [Standard name] et donc le nom du fichier CAO, vous pouvez utiliser des conditions IF, la syntaxe Fortran, des constantes et des variables ERP (appelées avec '$nom de la variable.') pour former le nom :

Syntaxe Fortran :
