3.1.6.4.12. Recherche de topologie

3.1.6.4.12.3. Recherche de topologie - Paramètres en détail

3.1.6.4.12.3.1. Taille
3.1.6.4.12.3.2. Surface/volume
3.1.6.4.12.3.3. Symétrie
3.1.6.4.12.3.4. Matériau
3.1.6.4.12.3.5. Cylindre
3.1.6.4.12.3.6. Cône
3.1.6.4.12.3.7. Torus
3.1.6.4.12.3.8. Boule
3.1.6.4.12.3.9. Trou
3.1.6.4.12.3.10. Trou rectangulaire
3.1.6.4.12.3.11. Trou oblong
3.1.6.4.12.3.12. Trou oblong courbé
3.1.6.4.12.3.13. Motif de perforation linéaire
3.1.6.4.12.3.14. Motif linéaire à trous oblongs
3.1.6.4.12.3.15. Motif de trous rectangulaires linéaires
3.1.6.4.12.3.16. Motif de cercle
3.1.6.4.12.3.17. Motif incurvé à trous oblongs
3.1.6.4.12.3.18. Distance entre les plans
3.1.6.4.12.3.19. Angle entre les plans

3.1.6.4.12.3.1. Taille

Recherchez la plus grande, la moyenne et la plus petite dimension d'un composant.

Ou recherchez la dimension dans la direction des axes X, Y et Z.

Même objet - autre dimension dans la direction des axes X et Y

3.1.6.4.12.3.2. Surface/volume

Permet de rechercher la surface ou le volume de la pièce.

3.1.6.4.12.3.3. Symétrie

Permet de rechercher des symétries : Une fois par type et dans le champ de la liste d'entrée avec la possibilité de distinguer "symétrique", "presque symétrique" et "non symétrique".

Symétrie des axes [Axis Symmetry]
Exemple :

Symétrie des axes 3D

Symétrie des axes 2D
Symétrie de rotation [Rotation symmetry]
Exemple :

Symétrie de rotation 3D

Symétrie de rotation 2D
Symétrie des plans [Plane Symmetry]
exemple :

Symétrie des plans 3D

Symétrie des plans 2D

3.1.6.4.12.3.4. Matériau

Épaisseur du matériau [Material Thickness]

Cette fonction permet de rechercher l'épaisseur du matériau. Cette fonction est utile, par exemple, pour la recherche de produits semi-finis.

Exemple : Aperçu 3D

3.1.6.4.12.3.5. Cylindre

Vous recherchez ici des cylindres intérieurs ou extérieurs entiers ou des demi-cylindres, des quarts de cylindre ou, de manière plus générale, des extraits de cylindres.

Nombre: nombre de cylindres dans la pièce recherchée
Diamètre [Diameter] / longueur [Length]:
Exemple de cylindre intérieur - longueur et diamètre
Exemple de cylindre extérieur - longueur et diamètre
Orientation:
- Intérieur
- Extérieur
L' angle de rotation définit la rotation autour de l'axe principal du cylindre (dans le sens de la longueur) afin de tendre la surface du cylindre. On peut ainsi rechercher par exemple des cylindres partiels Cylindre plein (angle = 360°), demi-cylindre (angle = 180°), quart de cylindre (angle = 90°).

Exemple de cylindre intérieur - angle de rotation 180° (demi-cylindre)

Exemple de cylindre extérieur avec angle de rotation de 180° (demi-cylindre)

3.1.6.4.12.3.6. Cône

Vous pouvez utiliser cette fonction pour rechercher des cônes intérieurs ou extérieurs. Vous trouverez ci-dessous les différents paramètres à l'aide de deux exemples :

Cône extérieur

Cône extérieur 3D

Cône extérieur 2D
Cône intérieur

Cône intérieur 3D

Cône intérieur 2D
L' angle de rotation définit la rotation autour de l'axe principal du cône (dans le sens de la longueur) afin de tendre la surface du cône. On peut ainsi rechercher par exemple des cônes partiels, des cônes pleins (angle = 360°), des demi-cônes (angle = 180°), des quarts de cône (angle = 90°).

Exemple de la situation : Cône intérieur - angle de rotation 90° (quart de cône)

3.1.6.4.12.3.7. Torus

Permet de rechercher des portes intérieures ou extérieures.

Nombre [Amount]: vous pouvez rechercher un certain nombre de tori (sans distinction entre tori internes et tori externes ou avec ; voir point suivant)
Orientation: Intérieur

Exemple - élément de construction avec 3 tori (intérieur)
Orientation: Extérieur

Exemple - élément de construction avec 2 tori (extérieur)

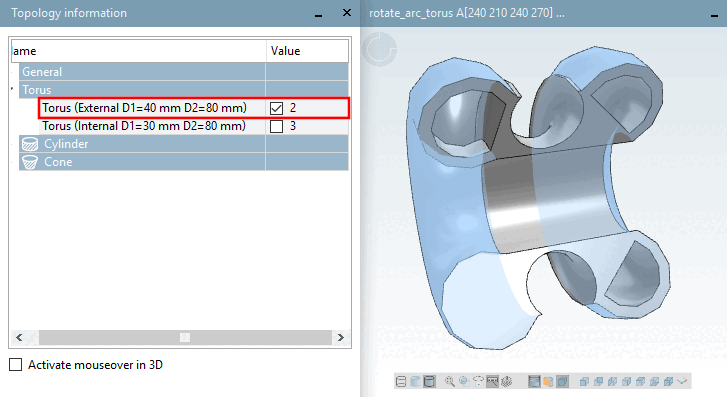

Petit diamètre [Minor Diameter]: affiché sous les informations de topologie [Topology information] comme paramètre D1 (aussi bien pour les tores externes que pour les tores internes [voir figures ci-dessus])
Grand diamètre [Major Diameter]: affiché sous les informations de topologie [Topology information] comme paramètre D2 (aussi bien pour les tores externes que pour les tores internes [voir figures ci-dessus])

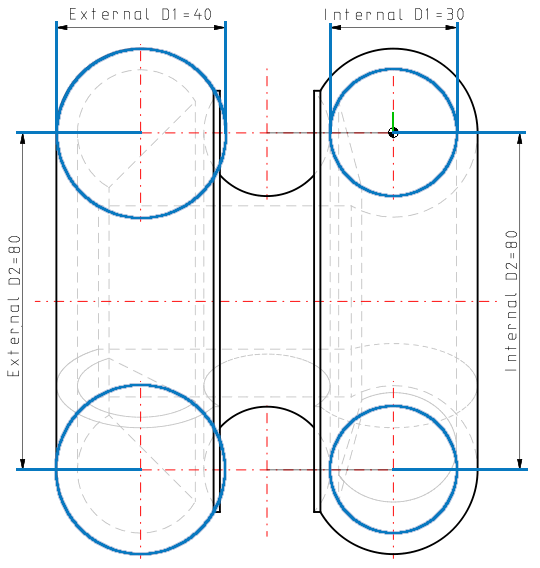

Exemple - D2 : Grand diamètre [Major Diameter] | D1 : Petit diamètre [Minor Diameter] pour un tore extérieur et un tore intérieur

3.1.6.4.12.3.8. Boule

Permet de rechercher des sphères ou des parties de sphères telles que des demi-sphères ou des coins arrondis.

Nombre: nombre de billes dans la partie recherchée
Diamètre [Diameter]: Diamètre de la sphère
Orientation:
- Intérieur

  Sphère partielle - Orientation: Intérieur
- Extérieur

  Sphère partielle - orientation [Orientation]: extérieur

3.1.6.4.12.3.9. Trou

Permet de rechercher des trous. Le nombre, les dimensions et le type peuvent être spécifiés avec précision.

Nombre: nombre de trous dans la pièce recherchée
Diamètre [Diameter] / profondeur [Depth]

Diamètre et profondeur
Début de type de réduction:

Pas [None] de

Réduction [Countersink]

Abaissement plat [Counterbore]

Type de réduction terminé:

Trou de passage [Through-hole]

Trou borgne [Blind hole]

Pas [None] de

Réduction [Countersink]

Abaissement plat [Counterbore]

3.1.6.4.12.3.10. Trou rectangulaire

Permet de rechercher des trous rectangulaires.

Nombre: Nombre de trous rectangulaires dans la pièce recherchée
Longueur [Length] / profondeur [Depth] / largeur [Width]:
Longueur et largeur
Profondeur
Diamètre de l'arrondi [Rounding Diameter]:

3.1.6.4.12.3.11. Trou oblong

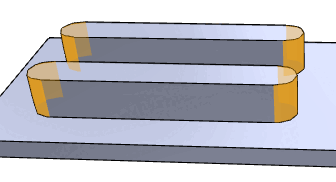

Permet de rechercher des trous oblongs.

Nombre: Nombre de trous oblongs dans la partie recherchée
Longueur [Length] / profondeur [Depth] / largeur [Width]:
Longueur et largeur
Profondeur

3.1.6.4.12.3.12. Trou oblong courbé

Permet de rechercher des trous oblongs courbes.

Nombre [Amount]: Les trous oblongs courbes peuvent apparaître à n'importe quelle position et ne doivent pas nécessairement former un motif. Si les trous oblongs courbes sont disposés en motif, vous pouvez également effectuer une recherche à l'aide de la fonction Motif de trous oblongs courbes [Curved Slot Pattern].
Angle: l'angle est déterminé à partir du segment d'arc de cercle oblong sans les arrondis finaux.

Exemple de la méthode : Angle de 90
Largeur [Width]: largeur d'un trou oblong courbé

Largeur [Width]
Diamètre [Diameter]: centre de la largeur d'un trou oblong courbé par rapport au centre du cercle multiplié par 2

Diamètre [Diameter]
Profondeur [Depth]: profondeur d'un trou oblong courbé

Profondeur [Depth]

3.1.6.4.12.3.13. Motif de perforation linéaire

Permet de rechercher des motifs de perforation linéaires.

Nombre: nombre d'échantillons dans la partie recherchée
nombre de largeurs [Amount Width] / nombre de hauteurs [Amount Height]: nombre d'éléments individuels de l'échantillon en largeur et en hauteur

Remarque
En cas de dispositions décalées, les éléments de la ligne décalée sont également comptés.
Exemple : largeur = 10 éléments, hauteur = 3 éléments

Distance X / Distance Y:
Distance entre deux éléments de motif dans la direction des axes X et Y

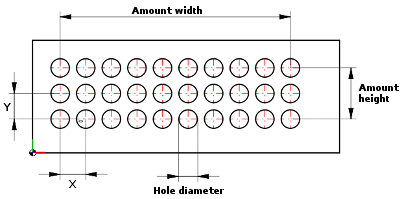

a) nombre de largeurs [Amount Width] (10 éléments dans l'exemple), b) nombre de hauteurs [Amount Height] (3 éléments dans l'exemple), c) diamètre des trous [Hole diameter]
Disposition [Arrangement]
- Droit [Straight]
  Disposition [Arrangement]: Droite [Straight]
- Décalé [Staggered]
  Disposition [Arrangement]: Décalé [Staggered]

  Remarque
  Dans le cas de motifs décalés, ce n'est pas la distance absolue entre le centre du trou et le centre du trou qui est déterminante, mais la mesure dans la direction des axes X et Y.

Attributs du trou

Diamètre [Diameter] / profondeur [Depth]

Diamètre et profondeur
Début de type de réduction:

Pas [None] de

Réduction [Countersink]

Abaissement plat [Counterbore]

Type de réduction terminé:

Trou de passage [Through-hole]

Trou borgne [Blind hole]

Pas [None] de

Réduction [Countersink]

Abaissement plat [Counterbore]

3.1.6.4.12.3.14. Motif linéaire à trous oblongs

Permet de rechercher des motifs linéaires à trous oblongs.

a) nombre de largeurs [Amount Width] (6 éléments dans l'exemple), b) nombre de hauteurs [Amount Height] (4 éléments dans l'exemple), c) longueur des trous [Hole Length], d) largeur des trous [Hole Width]

Nombre: nombre d'échantillons dans la partie recherchée
nombre de largeurs [Amount Width] / nombre de hauteurs [Amount Height]: nombre d'éléments individuels de l'échantillon en largeur et en hauteur

Remarque
En cas de dispositions décalées, les éléments de la ligne décalée sont également comptés.
Exemple : largeur = 9 éléments, hauteur = 3 éléments

Distance X / Distance Y:
Distance entre deux éléments de motif dans la direction des axes X et Y
Disposition [Arrangement]
- Droit [Straight]
  Disposition [Arrangement]: Droite [Straight]
- Décalé [Staggered]
  Disposition [Arrangement]: Décalé [Staggered]

  Remarque
  Dans le cas de motifs décalés, ce n'est pas la distance absolue entre le centre du trou et le centre du trou qui est déterminante, mais la mesure dans la direction des axes X et Y.

Attributs de trou oblong

Longueur [Length] / largeur [Width]: longueur et largeur d'un seul trou oblong (voir ci-dessus)
profondeur [Depth]:
Profondeur des trous

3.1.6.4.12.3.15. Motif de trous rectangulaires linéaires

Permet de rechercher des motifs linéaires de trous rectangulaires.

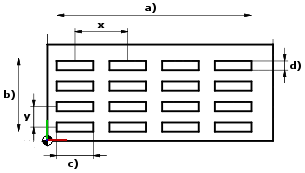

a) le nombre de largeurs [Amount Width] (ici 4 éléments), b) le nombre de hauteurs [Amount Height] (ici 4 éléments), c) la longueur des trous [Hole Length], d) la largeur des trous [Hole Width].

Nombre: nombre d'échantillons dans la partie recherchée
nombre de largeurs [Amount Width] / nombre de hauteurs [Amount Height]: nombre d'éléments individuels de l'échantillon en largeur et en hauteur

Remarque
En cas de dispositions décalées, les éléments de la ligne décalée sont également comptés.
Exemple : largeur = 6 éléments, hauteur = 3 éléments

Distance X / Distance Y:
Distance entre deux éléments de motif dans la direction des axes X et Y
Disposition [Arrangement]
- Droit [Straight]
  Disposition [Arrangement]: Droite [Straight]
- Décalé [Staggered]
  Disposition [Arrangement]: Décalé [Staggered]

  Remarque
  Dans le cas de motifs décalés, ce n'est pas la distance absolue entre le centre du trou et le centre du trou qui est déterminante, mais la mesure dans la direction des axes X et Y.

Trou rectangulaire Attributs

Nombre: nombre d'échantillons dans la partie recherchée
Longueur [Length] / largeur [Width]: longueur et largeur d'un seul trou oblong (voir ci-dessus)
profondeur [Depth]:
Profondeur des trous
Diamètre de l'arrondi [Rounding Diameter]:

3.1.6.4.12.3.16. Motif de cercle

Permet de rechercher des motifs circulaires.

Nombre: nombre d'échantillons dans la partie recherchée
Diamètre

Diamètre de l'échantillon
angle [Angle]:
angle entre deux éléments de motif adjacents (dans l'exemple ci-dessus, 45°, ce qui donne 8 positions dans un motif complet)

Remarque
L'indication de l'angle se réfère à l'angle entre deux éléments adjacents dans un motif complet. Dans l'illustration suivante, l'angle est également de 45°.

Attributs du trou

diamètre:

Diamètre du trou
profondeur:

Profondeur des trous
Début de type de réduction:

Pas [None] de

Réduction [Countersink]

Abaissement plat [Counterbore]

Type de réduction terminé:

Trou de passage [Through-hole]

Trou borgne [Blind hole]

Pas [None] de

Réduction [Countersink]

Abaissement plat [Counterbore]

3.1.6.4.12.3.17. Motif incurvé à trous oblongs

Permet de rechercher des motifs de trous oblongs courbes.

Nombre: nombre d'échantillons dans la partie recherchée

Angle: angle entre deux éléments de motif adjacents (30° dans l'illustration suivante), ce qui donne 12 positions dans un motif complet)

Remarque

L'indication de l'angle se réfère à l'angle entre deux éléments adjacents dans un motif complet. Dans l'illustration suivante, l'angle est également de 30°.

Exemple : modèle avec 2 positions manquantes

Trou oblong courbé Attributs

Diamètre [Diameter]: centre de la largeur d'un trou oblong courbé au centre multiplié par 2

Diamètre [Diameter]
Profondeur [Depth]: profondeur d'un trou oblong courbé

Profondeur [Depth]
largeur [Width]:

Largeur [Width]
Angle de rotation: l'angle est déterminé à partir du segment d'arc oblong sans les arrondis finaux.

Exemple de la méthode : Angle de 90

3.1.6.4.12.3.18. Distance entre les plans

Permet de rechercher les distances entre les plans au sein d'une pièce.

3.1.6.4.12.3.19. Angle entre les plans

Permet de rechercher des angles entre deux plans. C'est toujours l'angle intérieur qui est déterminant.

Exemple d'écrou hexagonal 3D

Exemple d'écrou hexagonal 2D
