ID

ID n'est nécessaire que lorsqu'une cote sert de dimension de base [Base dimension] pour une cote suivante.

Description

Le texte de description est affiché en haut de la liste. Dans un premier temps, une description est automatiquement attribuée lors de la création d'une nouvelle cote, mais vous pouvez l'adapter selon vos souhaits.

Type

Lorsque vous créez une nouvelle cote, HORIZONTALE apparaît automatiquement. Adaptez la sélection dans la zone de liste à RADIAL. Vous pouvez modifier le type à tout moment.

Remarque Les champs de sélection sont uniquement après avoir cliqué sur Modifications Enregistrer [Save changes] mis à jour.

Vues

Cochez la case des vues 2D sur lesquelles la cote doit être affichée.

Sélectionnez les vues souhaitées dans la zone de liste.

Vues contenant une dimension, peut être reconnu dans la barre d’outils 3D par une icône correspondante avec Ligne de cotation .

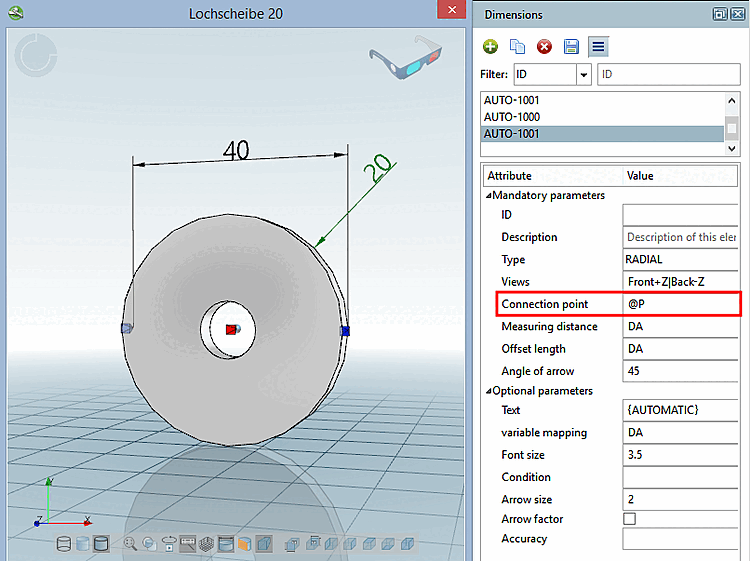

Point d'ajout [Connection point]

Le centre du cercle de la cotation radiale est utilisé comme point d'attache [Connection point].

(La distance de mesure [voir point suivant] détermine l'endroit où la flèche se pose visiblement).

Distance de mesure [Measuring distance]

La distance de mesure [Measuring distance] est le point de départ de la pointe de la flèche (en général le rayon du cercle, sinon la flèche reste en l'air).

Indication d'une valeur fixe ou, mieux, d'une variable

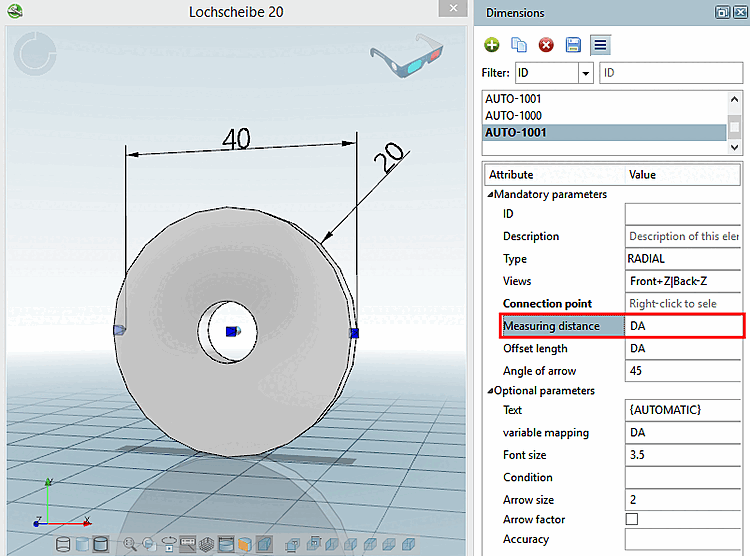

Exemple de "distance de mesure [Measuring distance]" en 3D

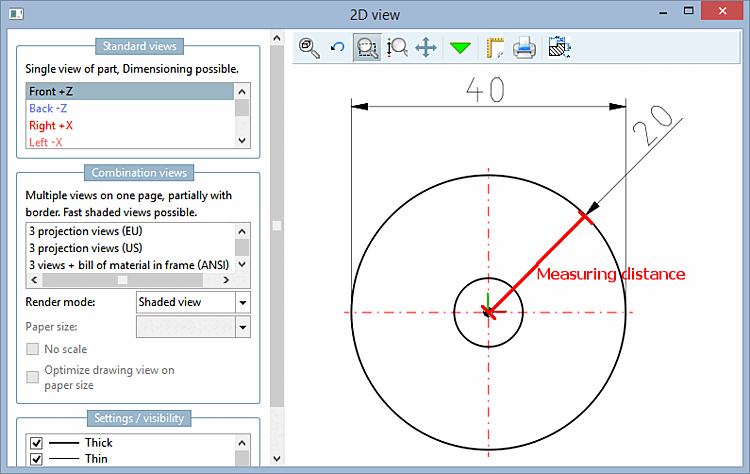

Exemple de "distance de mesure [Measuring distance]" en 2D

Longueur de la flèche [Offset length]

Indication d'une valeur fixe ou, mieux, d'une variable

Angle de la flèche [Angle of arrow]

Angle dans lequel la flèche doit être dirigée.

par ex. 45 (saisie de la valeur numérique uniquement)
