5.12.13.2.2. Classer les points d'ajout

Pour que des pièces puissent être utilisées pour le piping, certaines exigences minimales doivent être remplies :

  • Les points d'attache doivent être placés.

  • La classe CNSPIPECONNECTOR_ROUND doit être activée.

  • Pour chaque point d'attache, les caractéristiques Identification 3D et Pipe Connector Nominal Diameter doivent être activées.

  1. Assurez-vous que les points d'attache nécessaires sont placés.

  2. Sélectionnez le point d'attache à classer.

    Il existe deux possibilités :

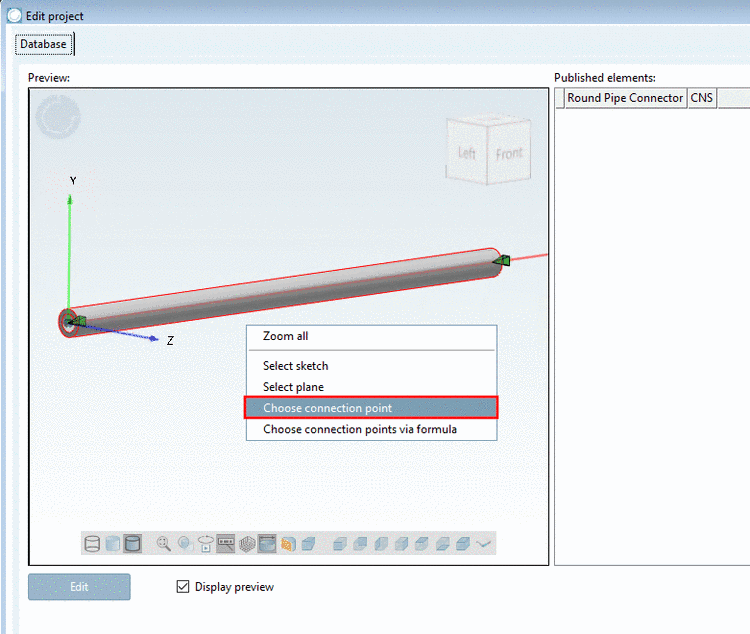

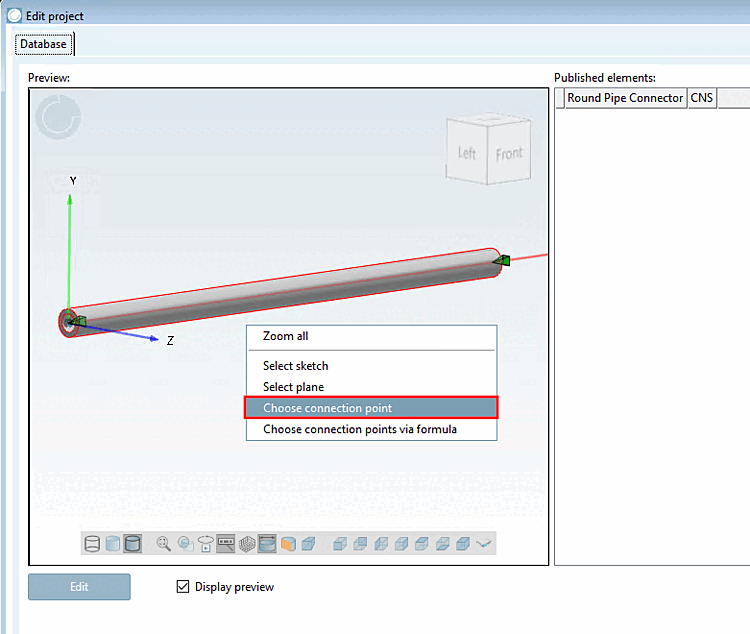

    • Dans l' aperçu [Preview], cliquez sur la commande Sélectionner un point d'attache [Choose connection point] du menu contextuel.

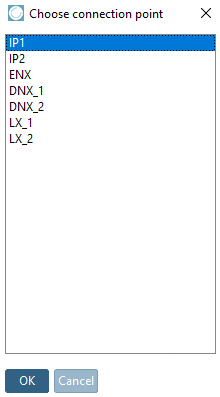

      -> La fenêtre de dialogue du même nom s'ouvre avec une liste des points d'attache existants.

      Sélectionnez celui que vous souhaitez et confirmez en cliquant sur OK.

    • Ou sélectionnez le point d'attache souhaité dans l'aperçu (le point est alors marqué en rouge) et cliquez sur la commande Point d'attache [Connection point] du menu contextuel.

    -> Dans les deux cas, la boîte de dialogue des éléments publiés [Published elements] s'ouvre en dessous.

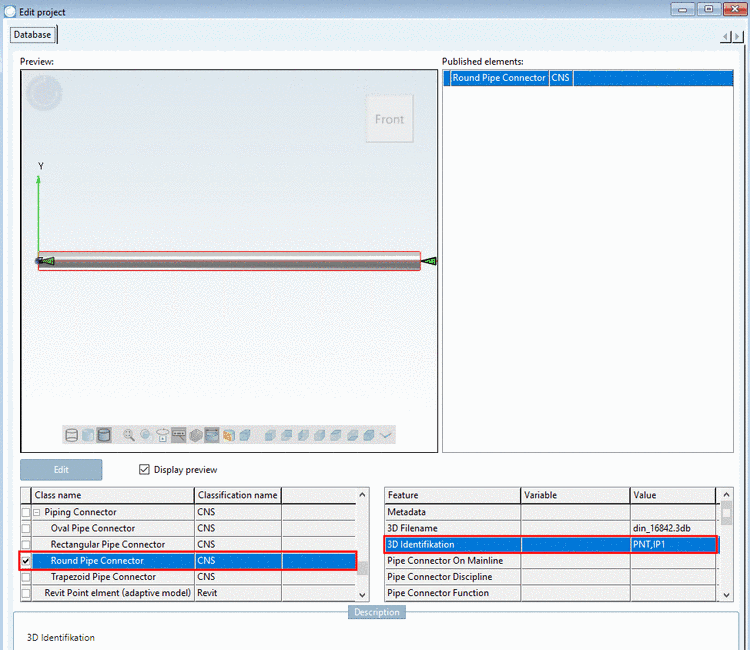

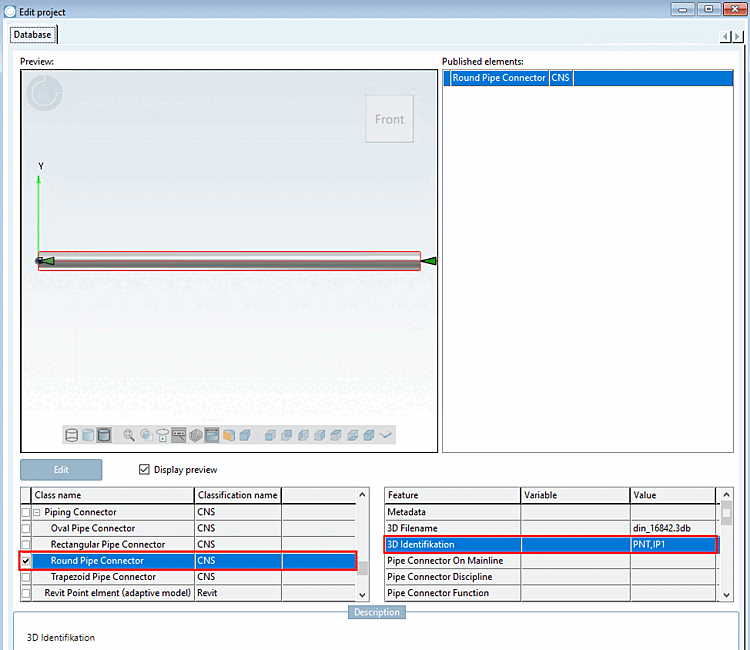

  3. Sous Nom de la classe [Class name], activez la classe Round Pipe Connector.

    [Remarque]Remarque

    Actuellement (janv. 2021), seule cette classe est prise en charge.

    -> La caractéristique Identification 3D est ainsi automatiquement remplie.

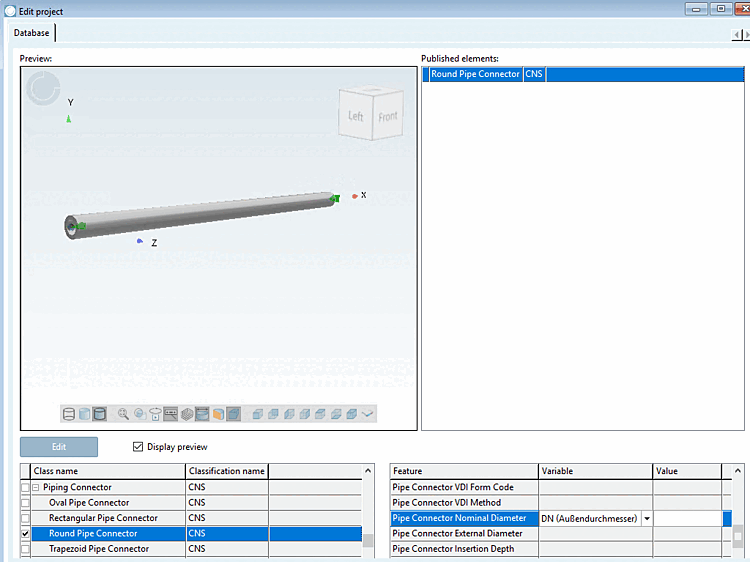

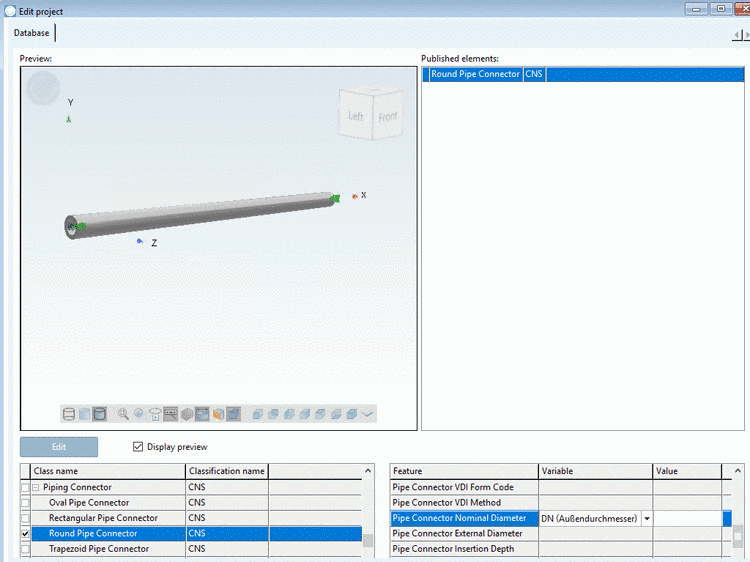

  4. Pour la caractéristique Pipe Connector Nominal Diameter (diamètre extérieur), définissez la variable correspondante (DN dans l'exemple).

  5. Enregistrez le projet et mettez à jour l'index d'affichage.

    Bien entendu, toutes les autres caractéristiques doivent être remplies dans la mesure du possible. Vous avez toutefois une meilleure vue d'ensemble dans la boîte de dialogue Variables de classe [Class variables].

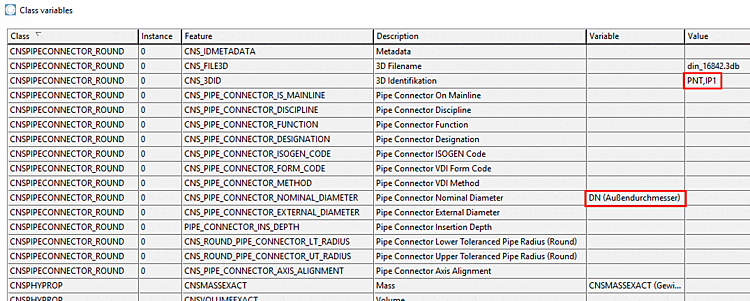

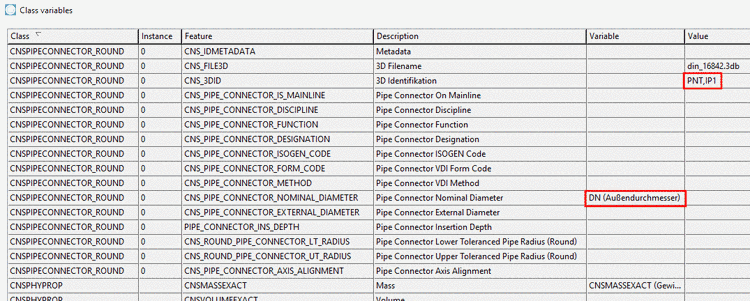

    Les deux caractéristiques déjà remplies s'affichent à nouveau dans la boîte de dialogue "Variables de classe [Class variables]".

    Les deux caractéristiques déjà remplies s'affichent à nouveau dans la boîte de dialogue "Variables de classe [Class variables]".
