5.12.13.3. Remarques particulières sur la modélisation

Les indications suivantes doivent être respectées lors du modelage :

  • Brides nécessaires pour 2 ports : à gauche et à droite, à fleur de surface.

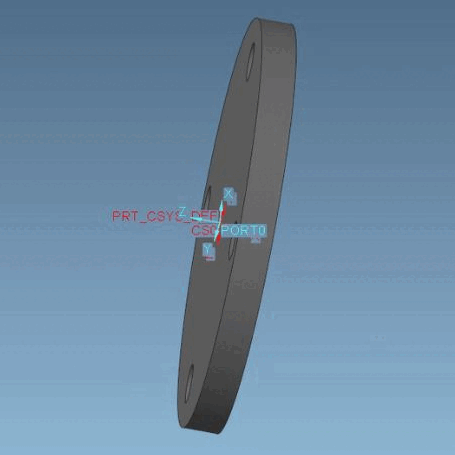

    L'illustration montre de manière erronée une bride avec un seul port.

    L'illustration montre de manière erronée une bride avec un seul port.

  • Pour une bride soudée, il faut tenir compte des points suivants :

    Le port 1 doit être positionné à fleur du côté du raccordement.

    Le port 0 doit être positionné à partir du côté opposé avec une profondeur d'insertion de l'épaisseur de la bride - 0,1 mm (donc 0,1 mm au-dessus du port 1).

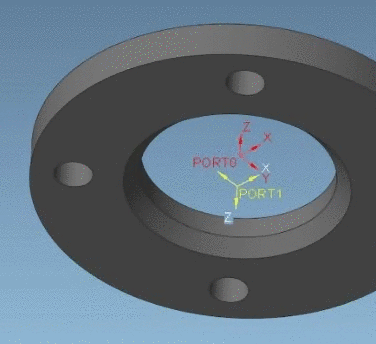

    L'illustration montre le port 0 positionné par erreur à fleur de surface.

    L'illustration montre le port 0 positionné par erreur à fleur de surface.

  • Les ports 0 et 1 doivent se trouver sur la Mainline, le port 2 sur l'embranchement.

    L'axe Y doit être orienté dans la direction de la bifurcation.

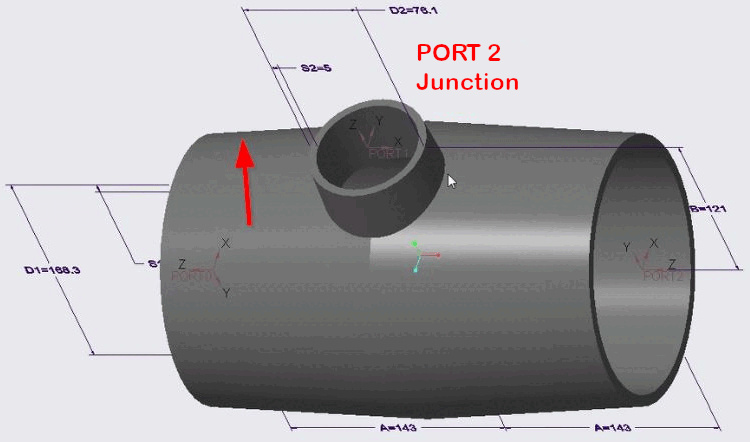

    L'illustration montre des ports incorrects et un mauvais alignement du système de coordonnées.

    L'illustration montre des ports incorrects et un mauvais alignement du système de coordonnées.
