5.12.3.1.6. Visualisation de diverses géométries auxiliaires (espaces) générées à partir des données de classification
Fonction

Dans différents domaines (électricité, piping, BIM, etc.), il est nécessaire de marquer les espaces libres en plus de l'objet à construire. Il peut s'agir d'espaces de collision [par ex. pour les bandes transporteuses], d'espaces de montage et de maintenance [par ex. pour les fenêtres, les protections solaires, les chaudières] ou encore d'espaces de mouvement [par ex. devant/à côté d'objets sanitaires tels que lavabos, douches].

Pour répondre à ces exigences, la classification CNS comporte différentes classes qui génèrent différentes formes géométriques de base :

  • Boîte (CNS_CP_AREA_BOX)

  • Cylindre (CNS_CP_AREA_CYLINDER)

  • Boule (CNS_CP_AREA_SPHERE)

  • Cône (CNS_CP_AREA_CONE)

  • Cône tronqué (CNS_CP_AREA_TRUNCATED_CONE)

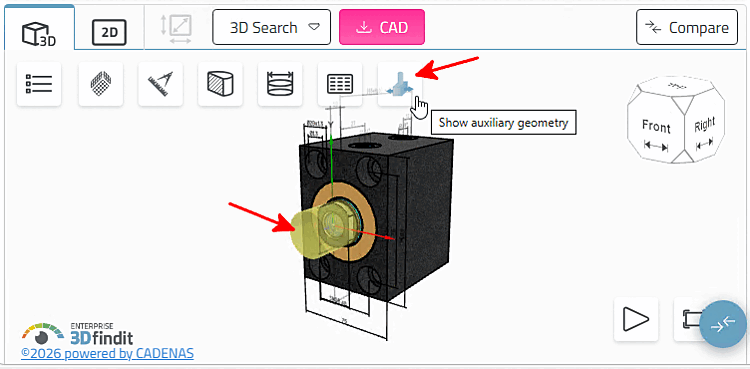

Si les produits sont équipés des caractéristiques de classe appropriées (dans le règle automatique, cela se fera automatiquement), peut être stocké dans PARTdataManager (ou un autre support final) en cliquant sur Géométrie auxiliaire afficher [Show auxiliary geometry] pièces correspondantes visualisées dans la vue 3D devenir.

Position du point d'attache
  • Boîte (le point d'attache doit se trouver au centre de la surface de base)

  • Cylindre (le point d'attache doit se trouver au centre de la surface de base)

  • Sphère (le point d'attache doit se trouver au centre de la sphère)

  • Cône (le point d'attache doit se trouver au centre de la base)

  • Cône tronqué (le point d'attache doit se trouver au centre de la surface de base)

Exemples :

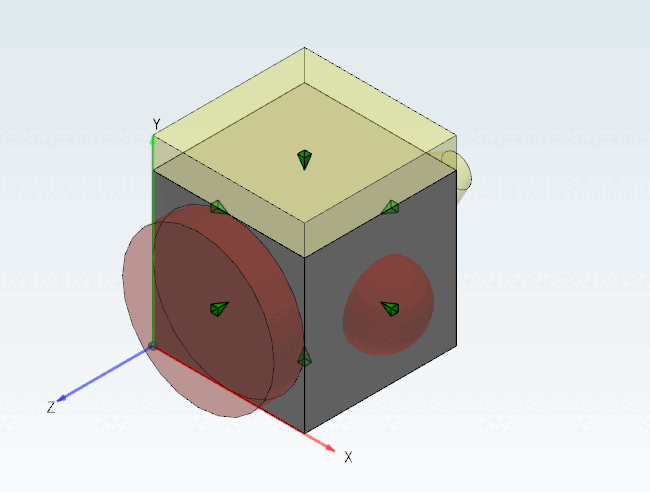

Pour les parallélépipèdes, le point d'attache se trouve toujours au centre de la surface de base.

Pour les parallélépipèdes, le point d'attache se trouve toujours au centre de la surface de base.

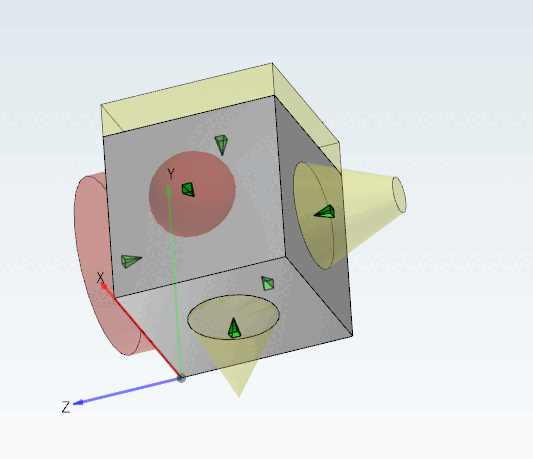

Pour les cônes et les cônes tronqués, le point d'attache se trouve au centre du grand diamètre.

Pour les cônes et les cônes tronqués, le point d'attache se trouve au centre du grand diamètre.

Classification dans PARTproject

Attribuer une classe

Pour ce faire, dans PARTproject, la classe souhaitée pour la création d'un parallélépipède, d'un cylindre, d'une sphère, d'un cône ou d'un cône tronqué est attribuée à un point d'assemblage donné ( filtre [Filter] "Points d'assemblage [Connection points]") sous Type of Area.

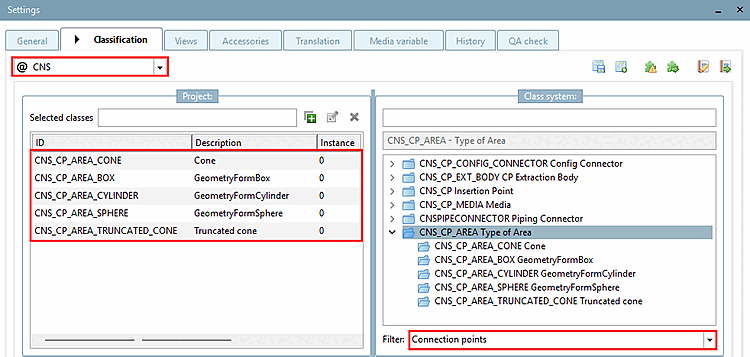

Attribuer une classe

Attribuer une classe

Spécifier les caractéristiques

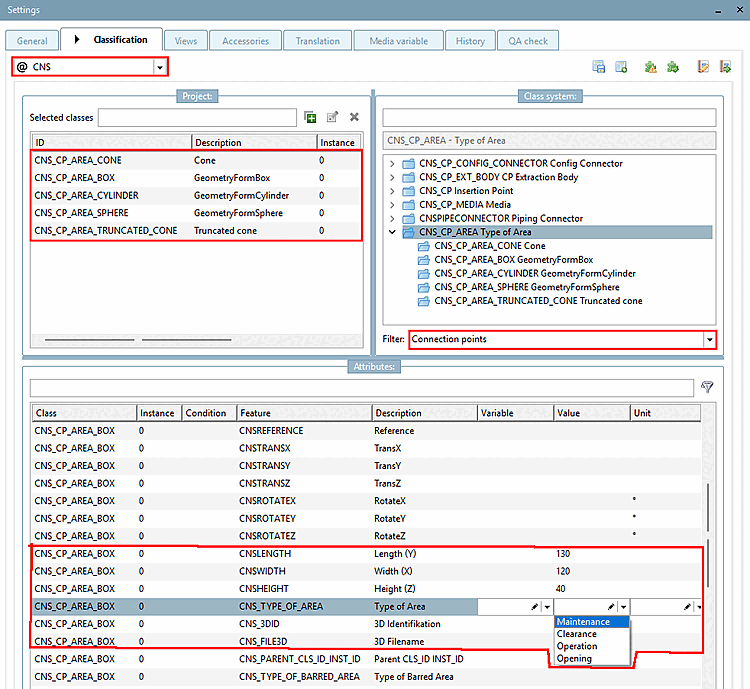

Affecter des caractéristiques à l'exemple de la "boîte

Affecter des caractéristiques à l'exemple de la "boîte

Dans la zone de dialogue Caractéristiques [Attributes], les caractéristiques de classe Identification 3D [3D identification] et Nom de fichier 3D [3D filename] doivent être obligatoirement activées, sinon les paramètres correspondants pour la détermination de la géométrie Length (Y) (longueur), Width (X) (largeur), Height (Z) (hauteur), resp. Diameter (diamètre) se référant aux coordonnées du point d'attache.

Sous Caractéristique Type of Area, affectez le type d'utilisation de manière facultative dans la zone de liste :

[Important]Important

Exception : pour les cônes et les cônes tronqués, ceux-ci ne sont représentés en tant que tels que si le Type of Area est également défini.

  • Maintenance: par ex. espace de montage

  • Zone de travail: par ex. ouverture de porte

  • Opération: par ex. espace de travail, cône d'une caméra, rayon d'action d'un détecteur de fumée, etc.

Sous la caractéristique Type of barred area, attribuez les propriétés de type d'utilisation ECLASS Advanced correspondantes.

  • Raccordement : aucun raccordement ne peut sortir de cette surface.

  • électrique - par rapport aux pièces sous tension : distance de sécurité électrique

  • électrique - pièces à mettre à la terre : distance de sécurité électrique

  • Entretien : volume pour l'accès à l'entretien

  • thermique : volume permettant d'obtenir un refroidissement suffisant

  • mécanique : distance de sécurité mécanique

Translation et rotation

Les caractéristiques TransX, TransY, TransZ, RotateX, RotateY et RotateZ sont disponibles pour la translation et la rotation. En cas de translation, l'élément perturbateur se déplace en fonction des axes du point d'attache.

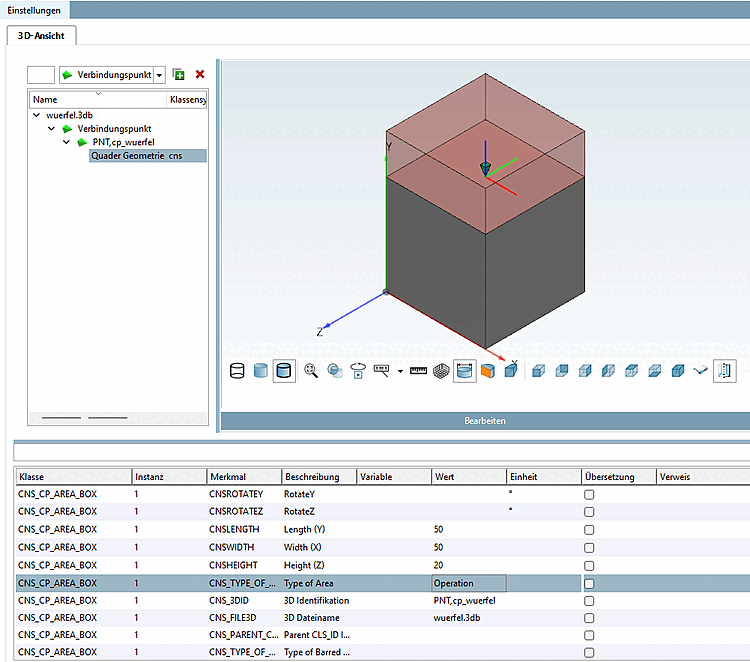

Exemple : espace de perturbation sans translation

Exemple : espace de perturbation sans translation

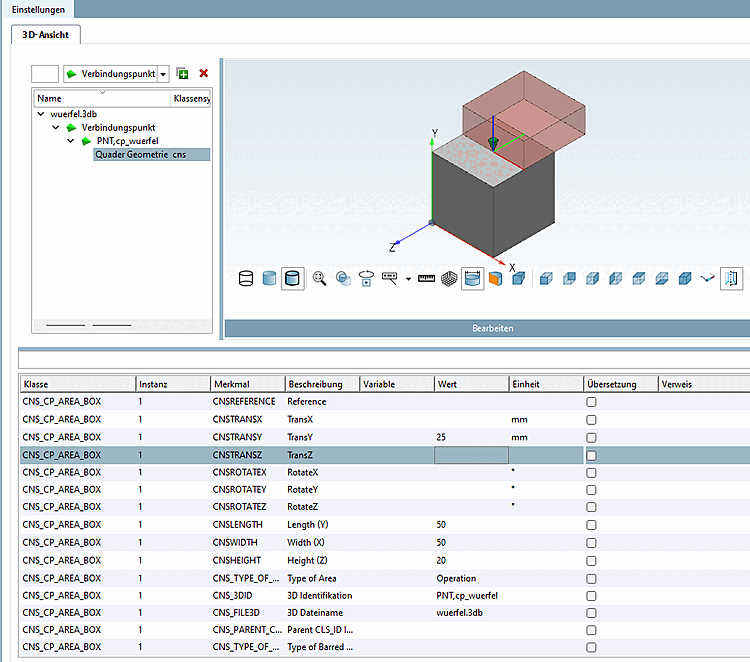

Exemple : Espace de perturbation avec translation dans la direction de l'axe Y

Exemple : Espace de perturbation avec translation dans la direction de l'axe Y

Coloris

Le Les chambres sont équipées du $CADENAS_SETUP\partobjects\primitives\primitives.cfg couleurs spécifiées.

[Cube_Maintenance]
id=cube_maintenance
file=cube.3db
type=primitive
color=#00cccc

[Cube_Clearance]
id=cube_clearance
file=cube.3db
type=primitive
color=#FFFF66

[Cube_Operation]
id=cube_operation
file=cube.3db
type=primitive
color=#CC2200

Visualisation

Si l'option GeometryFormBox est activée dans PARTdataManager dans la vue 3D sous Éléments de classification [Classification Elements], les différentes caractéristiques de classe sont affichées.

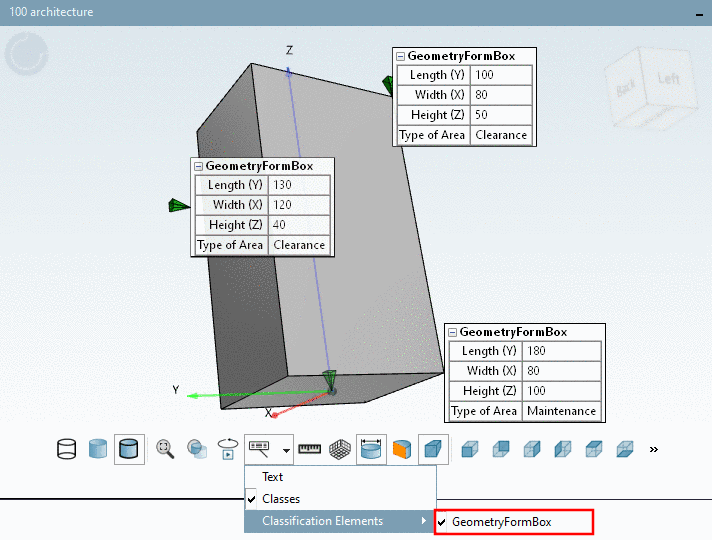

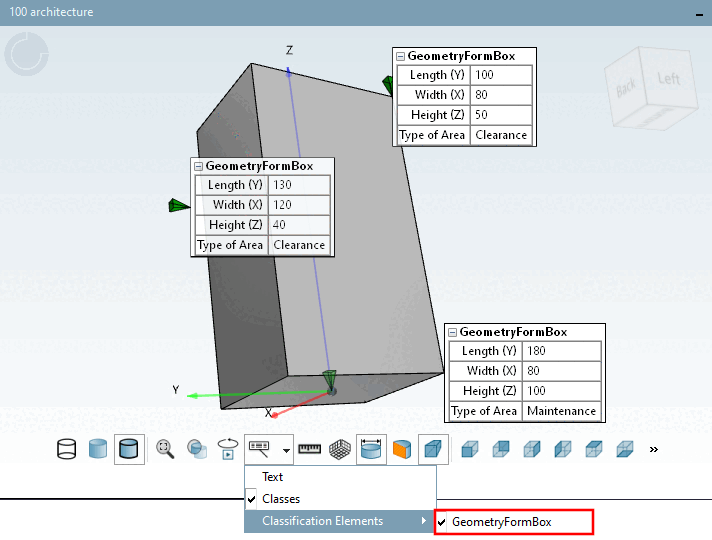

Eléments de classification [Classification Elements] -> GeometryFormBox

Eléments de classification [Classification Elements] -> GeometryFormBox

Avec Cliquez sur Afficher la géométrie auxiliaire [Show auxiliary geometry] les espaces correspondants sont visualisés.

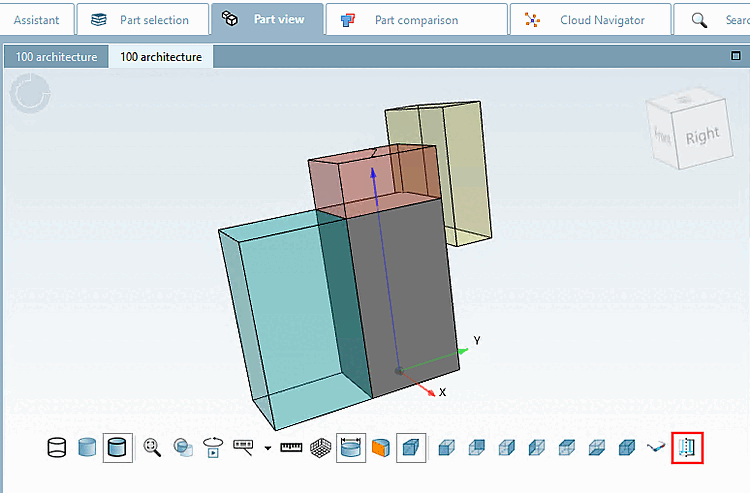

Afficher la géométrie auxiliaire [Show auxiliary geometry]

Afficher la géométrie auxiliaire [Show auxiliary geometry]
