In diversi settori (elettrico, tubazioni, BIM, ecc.), è necessario contrassegnare gli spazi liberi oltre all'oggetto da installare. Può trattarsi di spazi di collisione [ad esempio, per i nastri trasportatori], di spazi di montaggio e manutenzione [ad esempio, per finestre, protezioni solari, caldaie] o di spazi di movimento [ad esempio, davanti/vicino a oggetti sanitari come lavabi, docce].

Nella classificazione CNS esistono diverse classi per questi requisiti, che generano diverse forme geometriche di base:

Figura 5.797.

Se prodotti sono dotati delle caratteristiche di classe appropriate (nella regola, ciò avverrà automaticamente), può essere memorizzato in PARTdataManager (o altro supporto finale) facendo clic su Geometria ausiliaria visualizzazione [Show auxiliary geometry] stanze corrispondenti visualizzate nella vista 3D divenire.

Esempi:

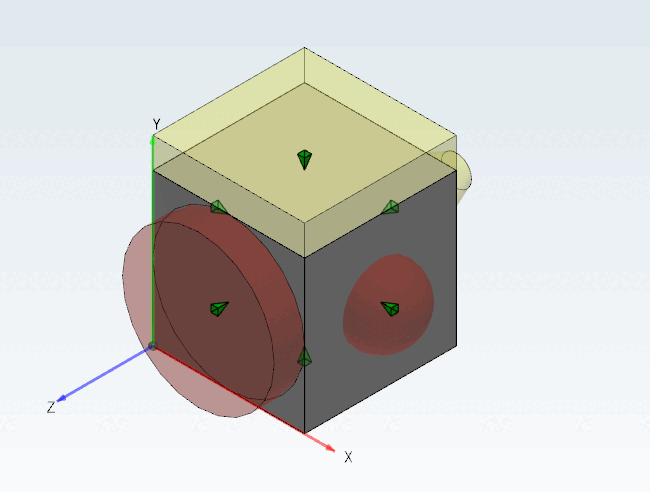

Figura 5.798. Per i cuboidi, il punto di connessione è sempre al centro della base.

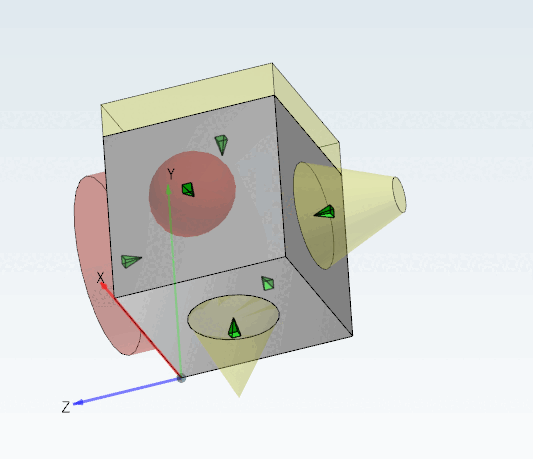

Figura 5.799. Nei coni e nei tronchi di cono, il punto di connessione si trova al centro del diametro maggiore.

Assegnare la classe

A tal fine, la classe desiderata per la creazione di un cuboide, un cilindro, una sfera, un cono o un cono ottuso viene assegnata a un punto di connessione specifico ( filtro [Filter] "Punti di connessione [Connection points]") in PARTproject alla voce Tipo di area.

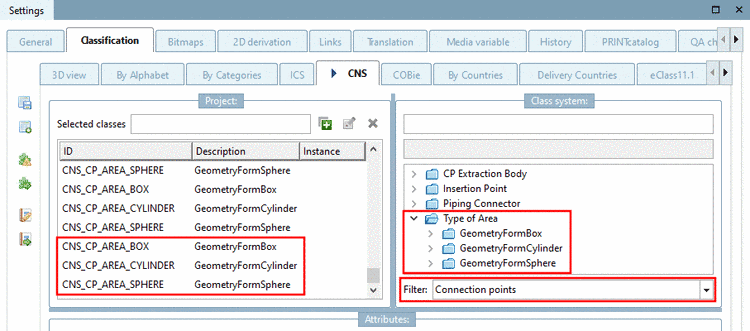

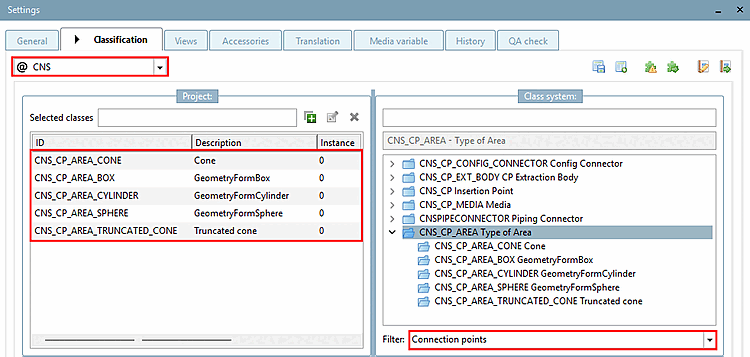

Figura 5.800. Assegnare la classe

Specificare le caratteristiche

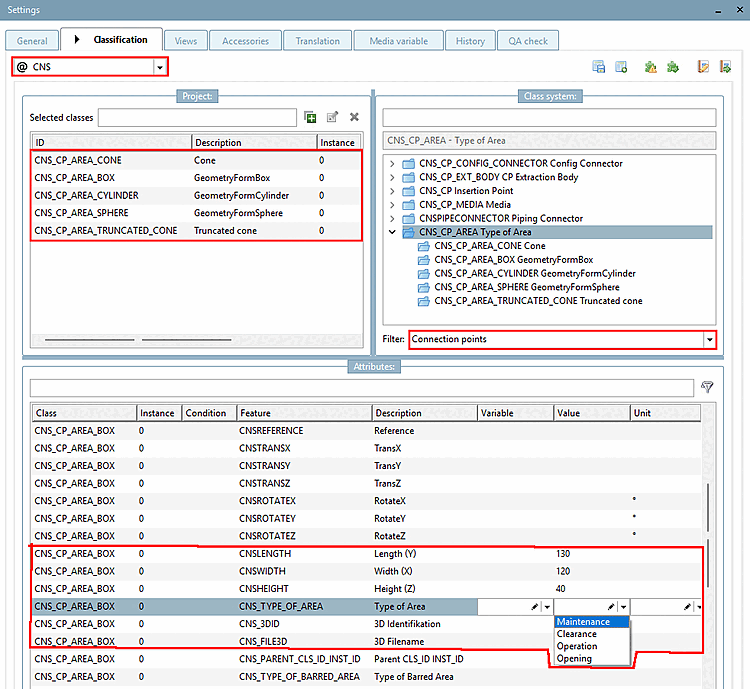

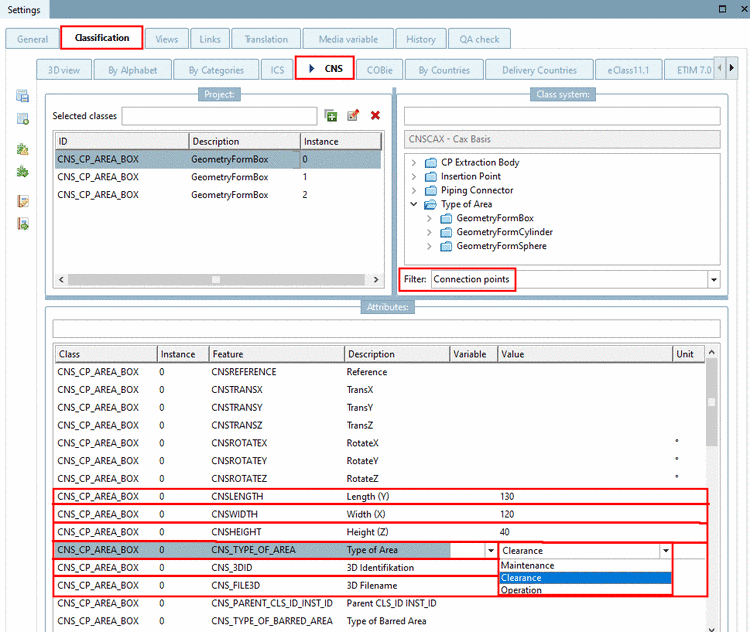

Figura 5.801. Assegnare le caratteristiche utilizzando l'esempio della "Scatola".

Nell'area di dialogo Caratteristiche [Attributes], le caratteristiche della classe Identificazione 3D [3D identification] e Nome file 3D [3D filename] devono essere impostate come obbligatorie, altrimenti i parametri corrispondenti per determinare la geometria Lunghezza (Y), Larghezza (X), Altezza (Z ) o Diametro in relazione alle coordinate del punto di connessione.

Assegnare facoltativamente il tipo di utilizzo in Tipo di area nella casella di riepilogo:

	Importante
	Eccezione: i coni e i tronchi di cono vengono visualizzati come tali solo se viene definito anche il tipo di area.

Assegnare le proprietà del tipo di utilizzo ECLASS Advanced associate alla funzione Tipo di area sbarrata.

Traslazione e rotazione

Per la traslazione e la rotazione sono disponibili le funzioni TransX, TransY, TransZ, RotateX, RotateY e RotateZ. In caso di traslazione, il corpo interferente viene spostato in base agli assi del punto di connessione.

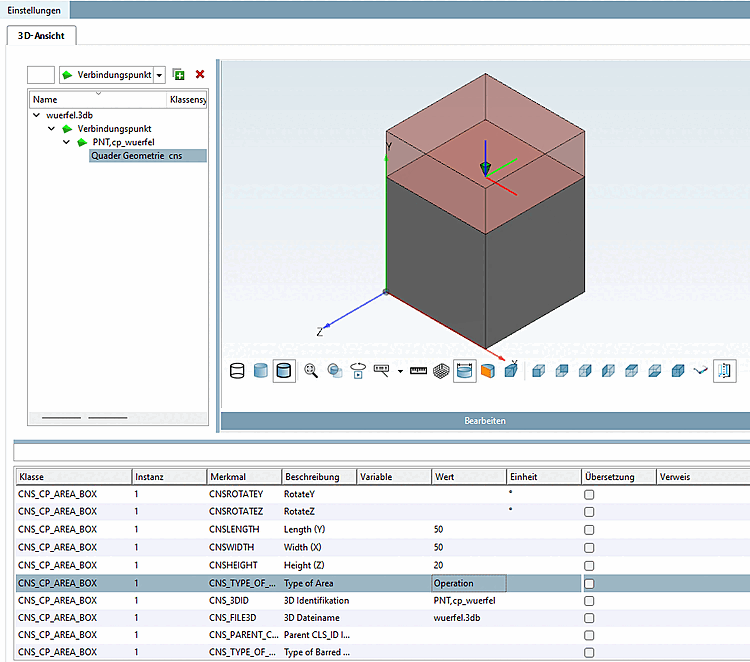

Figura 5.802. Esempio: spazio di interferenza senza traslazione

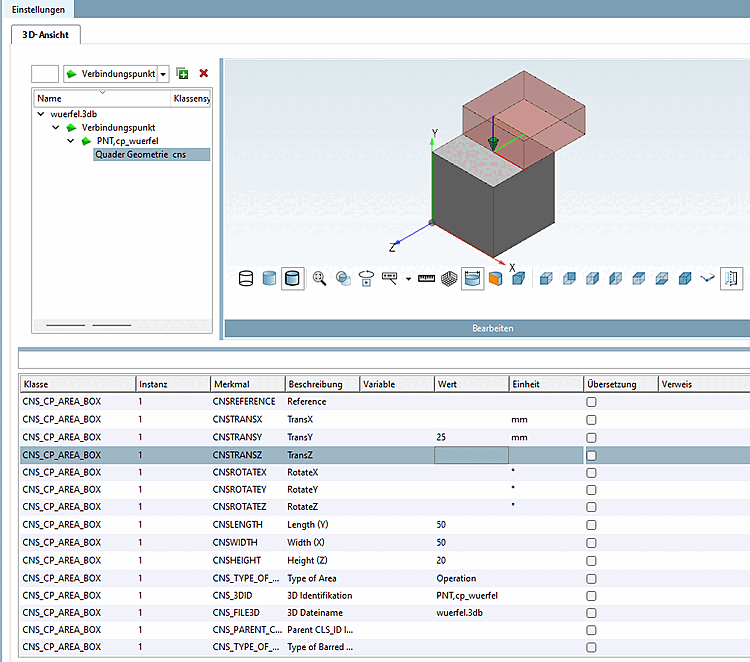

Figura 5.803. Esempio: spazio di interferenza con traslazione in direzione dell'asse Y

Le Le camere sono dotate di $CADENAS_SETUP\partobjects\primitives\primitives.cfg colori specificati.

[Cube_Maintenance]
id=cube_maintenance
file=cube.3db
type=primitive
color=#00cccc

[Cube_Clearance]
id=cube_clearance
file=cube.3db
type=primitive
color=#FFFF66

[Cube_Operation]
id=cube_operation
file=cube.3db
type=primitive
color=#CC2200

Se l'opzione GeometryFormBox è attivata nel PARTdataManager nella vista 3D sotto Elementi di classificazione [Classification Elements], vengono visualizzate le caratteristiche delle singole classi.

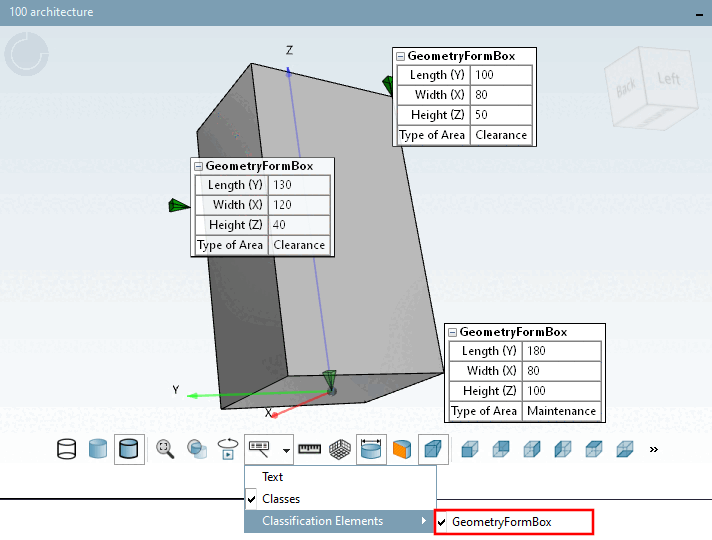

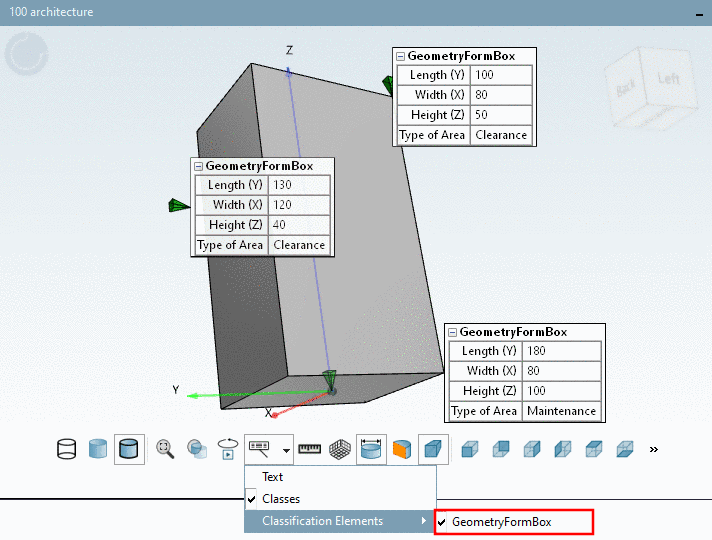

Figura 5.804.  Elementi di classificazione [Classification Elements] -> GeometryFormBox

Con Fare clic su Mostra geometria ausiliaria [Show auxiliary geometry] visualizzare i vani corrispondenti.

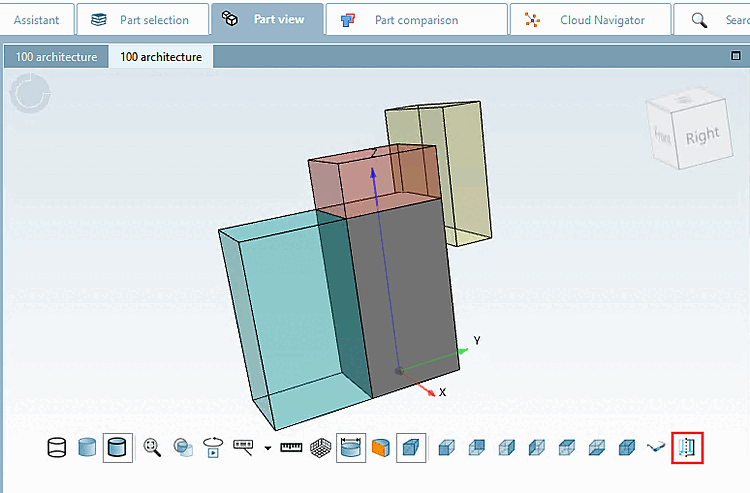

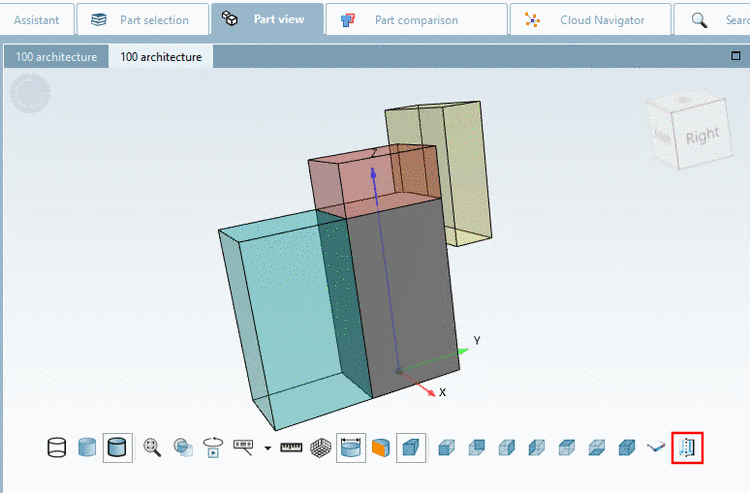

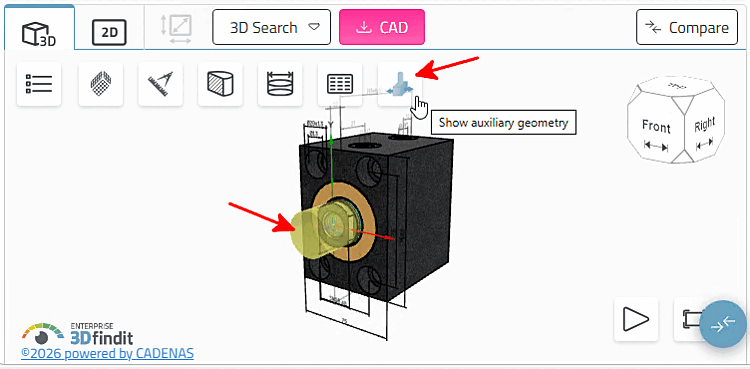

Figura 5.805.  Visualizzazione della geometria ausiliaria [Show auxiliary geometry]
