La boîte de dialogue de mesure [Measure dialog] se divise en champs Élément 1 [Element 1], Élément 2 [Element 2] et Résultat [Result] et Fixations [Constraints].

En appelant la commande Mesurer [Measure], le pointeur de la souris reçoit dans la vue 3D [3D view]un symbole de géométrie lié à l'objet.Ce symbole indique le type d'élément touché.

Après avoir cliqué successivement sur deux éléments de dessin (face, arête, perçage, etc.) dans l' aperçu 3D [Preview 3D], une icône [Symbol] apparaît dans les champs Élément 1 [Element 1] et Élément 2 [Element 2].

Voici un aperçu des symboles de géométrie possibles :

Alésages et cylindres	Surfaces coniques	Bords circulaires	Plans planaires	Bord droit	Surfaces toriques

	Remarque
	La manière la plus rapide de déterminer les dimensions d'un élément de construction est de passer par le menu contextuel de la fenêtre 3D et de choisir l'option Grille de mesure [Measuring grid]. Voir à ce sujet Section 3.1.7.6.4, «  Grille de mesure  ».

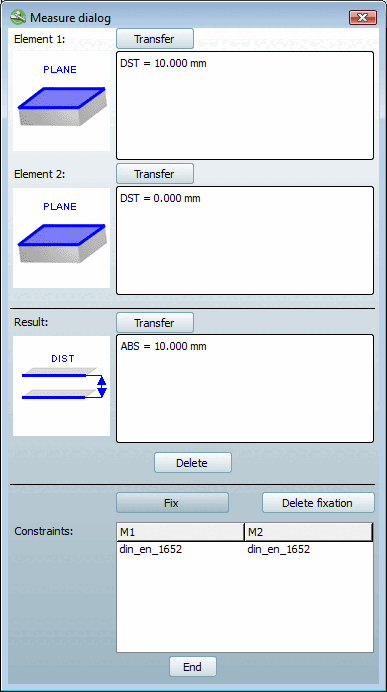

Dans l'exemple suivant, deux surfaces opposées sont cliquées (voir Fig. „2 surfaces planes sélectionnées“).

2 surfaces planes sélectionnées Fixer [Fix]: L'indication de la dimension est conservée lors d'un changement de ligne du tableau.

Les deux surfaces se trouvent à une distance de 10 mm, ce qui est représenté symboliquement dans le champ Résultat [Result]. La mesure de la distance (ABS = 10.000 mm) apparaît à droite.

Fixations [Constraints]

Pour les surfaces planes et parallèles, vous disposez de la commande Fixer [Fix].

Lors d'un changement de ligne de tableau, l'affichage de la dimension dans l' aperçu 3D [Preview 3D] est conservé.

Avec Fix. Supprimer [Delete fix.], vous pouvez supprimer la fixation.

Transmettre [Transfer]

La commande Transférer [Transfer] est nécessaire pour classer les pièces natives.

Vous trouverez des informations détaillées à ce sujet sous Section 5.12.5.3.1, « Transfert de valeurs à partir de la boîte de dialogue de mesure  » in eCATALOGsolutions - Manuel d'utilisation.
