Il est fortement recommandé d'importer et d'indexer les données de vos catalogues de pièces détachées avec la licence PSADDONS*ADVANCEDTOPO existante. En principe, la fonctionnalité est également disponible sans cette licence, mais la qualité est bien meilleure avec.

Étaient Vos propres catalogues de pièces lors de l’importation STEP (par ex. Simple) avec la licence existante PSADDONS*ADVANCEDTOPO , la qualité des informations/caractéristiques de topologie est très bonne. Il en va de même pour les composants qui ont été chargés via un fichier [Load file] au format STEP.

Avec la licence supplémentaire"PSADDONS*ADVANCEDTOPO", les informations de topologie/fonctionnalités étendues telles que sphère [Sphere], tore [Torus] et cylindre allongé [Elongated Cylinder] sont importées. Les autres fonctions telles que trou [Hole], cylindre [Cylinder], cône [Cone], plans parallèles [Opposite Planes], motif [Pattern], arrondi [Fillet], etc. sont importées avec une qualité nettement supérieure. Sans licence PSADDONS*ADVANCEDTOPO, les fonctions standard de topologie sont disponibles.

Vous pouvez voir les licences actives [Active licenses] en cliquant sur F9 dans l'application ou sur le point de menu Licences [Licenses] dans le menu Aide [Help]. Dans la boîte de dialogue, ouvrez le sous-point Features.

Pour les catalogues de fabricants CADENAS modélisés de manière standard (non Quick & Simple), la qualité des informations/fonctions de topologie est dans tous les cas très bonne.

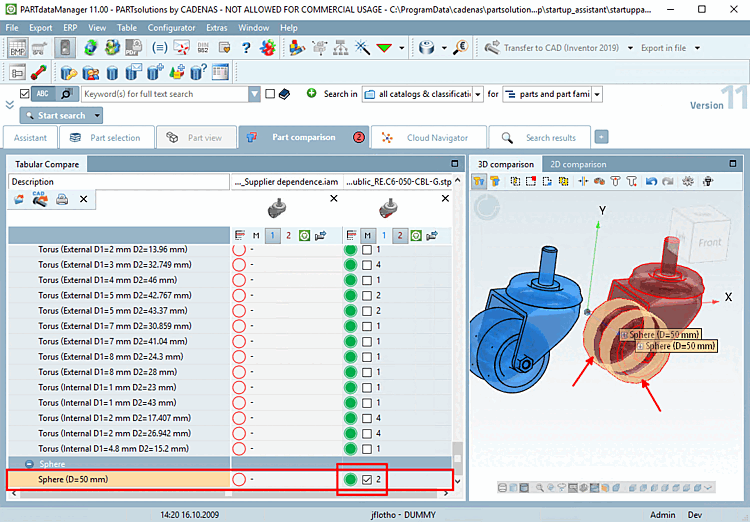

L'exemple suivant montre un cas où des fonctions de topologie avancées sont également affichées.

Exemple : Fonction boule [Sphere]

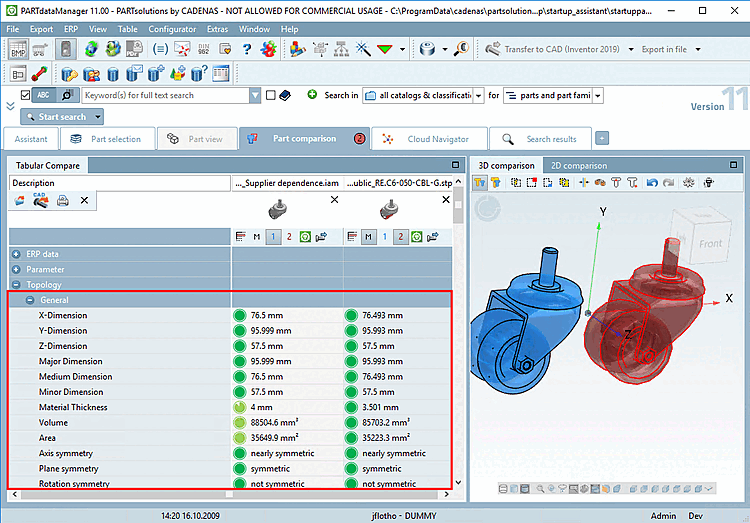

Les fonctions générales de topologie sont en principe disponibles.

Fonctions générales de topologie

Comme les informations/fonctions topologiques sont disponibles comme critères de recherche de base, les résultats de la recherche partielle/géométrique (3D) [Geometric search (3D)] sont meilleurs et plus précis.

L'illustration suivante montre une fonction "sphère [Sphere]" sélectionnée.

Exemple : Fonction sphère [Sphere] sélectionnée

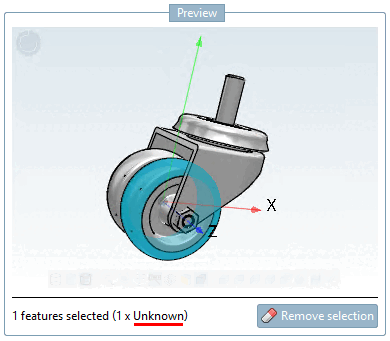

Si "Unknown" est affiché lors d'une sélection de fonctions, la fonction n'est pas disponible pour la recherche partielle [Partial search], car elle n'a pas été lue lors de l'importation des pièces (pas de licence "PSADDONS*ADVANCEDTOPO").

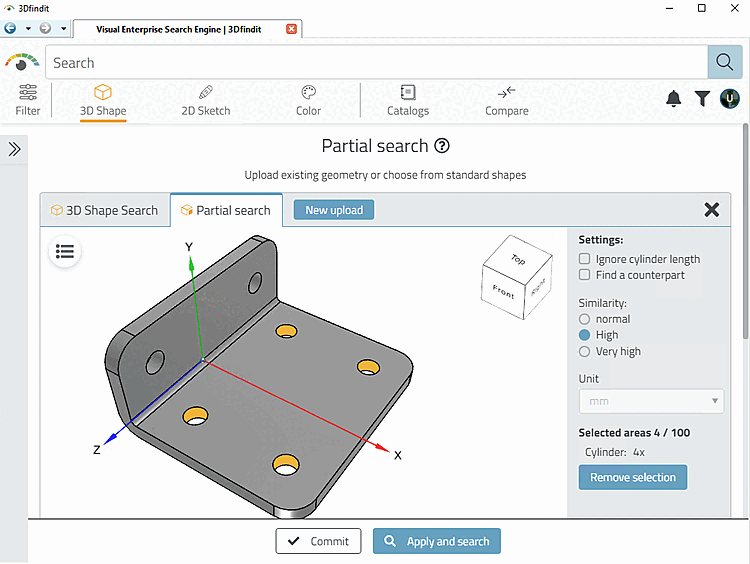

La recherche partielle [Partial search] est activée par défaut.

Toutefois, la recherche partielle [Partial search] nécessite des fingerprints spécifiques. La création standard de l' index de recherche géographique [Geometrical search index] ne suffit pas. Vous devez au préalable définir une entrée dans un fichier de configuration.

À Par exemple, pour générer les empreintes digitales du catalogue « mycatalog », sous $CADENAS_SETUP dans le fichier de configuration geomsearch.cfg ce qui suit Clé:

PartialSearchCatalogs=cat/mycatalog

Si vous souhaitez indiquer plus d'un catalogue, ajoutez d'autres entrées séparées par des virgules.^[9]

Ce paramètre s'applique à tout type de création d'empreintes digitales.

Pour finir, créez l' index de recherche géographique [Geometrical search index] pour l'ensemble du catalogue.

Comment savoir si l'index pour la recherche partielle a déjà été créé ?

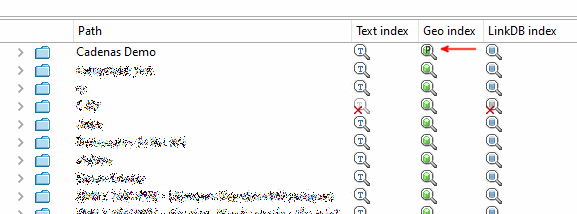

Ouvrez PARTadmin sous Gestion des index [Index administration].

Les catalogues avec un index existant affichent le l’icône correspondante .

Détails sur le fichier de configuration : Voir Section 1.6.5.8.4, «  Block [settings] Key PartialSearchCatalogs - Recherche partielle  ».
