3.5.4.2.2.5. Créer un point d'attache pour les pièces rapportées

Dans le cas où votre géométrie comporte un point d'attache pour ...

  • Cable tray connector (connecteurs de chemins de câbles)

  • Conduit connector (tube vide)

  • Duct connector (conduit de ventilation)

  • Electrical connector (Connecteur électrique)

  • Pipe connector (tubes)

... qui doit être transféré vers Revit, veuillez procéder comme décrit ci-dessous et publier le point de connexion eCATALOGsolutions comme l'un des points mentionnés ici.

[Remarque]Remarque

Ne pas utiliser la classe Revit family template mapping.

  1. Ouvrez le fichier 3db et placez le point d'attache nécessaire. Le nom est libre.

  2. Sélectionnez l'onglet Classification, puis la sous-page Vue 3D [3D view].

  3. Ouvrez la boîte de dialogue Sélectionner un point d'attache [Choose connection point] via le menu contextuel de la vue 3D.

  4. Sélectionnez le point souhaité et confirmez en cliquant sur OK.

  5. Sous Classification Revit, activez la classe Duct connector.

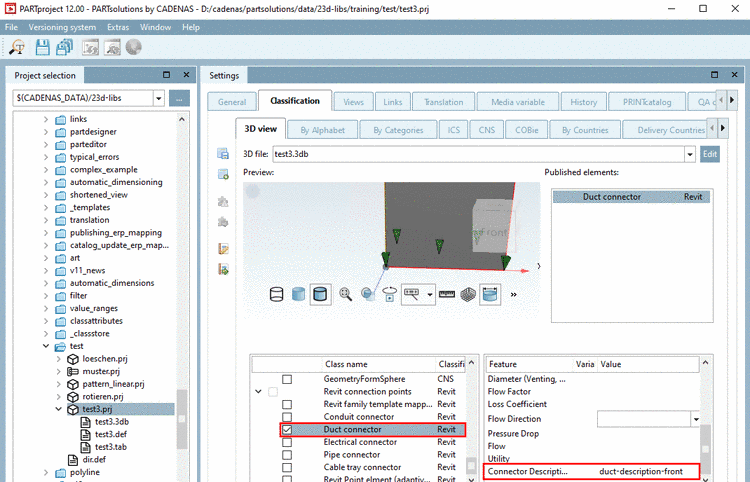

    Exemple "Gaine de ventilation

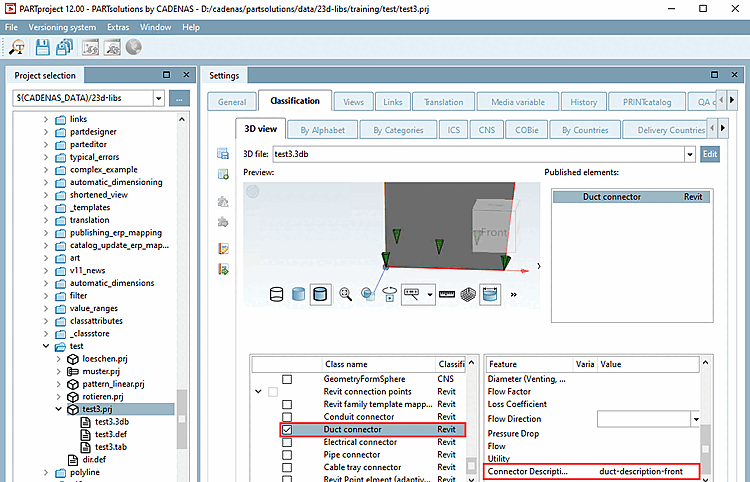

    Exemple "Gaine de ventilation

    -> Une entrée apparaît sous Éléments publiés [Published elements].

  6. Saisissez un texte de description sous Connector Description.

    [Astuce]Astuce

    Un texte de description (Connector Description ) doit être indiqué dans tous les cas, afin que le point d'attache [Connection point] (s'il y en a plusieurs de même type) puisse être identifié.

Les points d'attache peuvent être créés partout dans eCATALOGsolutions. Les points d'attache fonctionnels (adaptés à Revit) doivent être créés au centre d'une surface plane (centre de gravité), par exemple le centre d'un cercle ou le point d'intersection de toutes les tangentes angulaires (voir https://en.wikipedia.org/wiki/Centroid).

Il est recommandé de créer une extrusion à l'endroit où le point d'attache doit être placé (>1,4 mm de diamètre / longueur d'extrusion).

Si aucune surface plane n'est disponible dans le 3db, l'interface CADENAS Revit tentera de créer un "corps factice" (2x2x2 millimètres) à l'endroit où le point d'attache doit être créé. Cela ne devrait pas être la méthode préférée lors de la création d'un modèle, car le résultat final dans Revit ne sera pas identique à 100 % au modèle eCAT.
