3.5.4.2.2.5. Creare un punto di attacco per i componenti aggiuntivi

Nel caso in cui la vostra geometria abbia un punto di connessione per ...

  • Connettore per vaschetta portacavi (vaschette portacavi)

  • Connettore per guaina (guaina vuota)

  • Connettore del condotto (condotto di ventilazione)

  • Connettore elettrico

  • Connettore per tubi (tubi)

... che devono essere trasferiti a Revit, procedete come descritto di seguito e pubblicate il punto di connessione eCATALOGsolutions come uno dei punti qui menzionati.

[Nota]Nota

Non utilizzare la classe di mappatura dei modelli di famiglia di Revit.

  1. Aprire il file 3db e impostare il punto di connessione richiesto. Il nome può essere scelto liberamente.

  2. Selezionare la pagina della scheda Classificazione [Classification] e quindi la sottopagina Vista 3D [3D view].

  3. Aprire la finestra di dialogo Seleziona punto di connessione [Choose connection point] tramite il menu contestuale della vista 3D.

  4. Selezionare la voce desiderata e confermare con OK.

  5. Attivare la classe del connettore Duct nella classificazione di Revit.

    Esempio "Condotto di ventilazione"

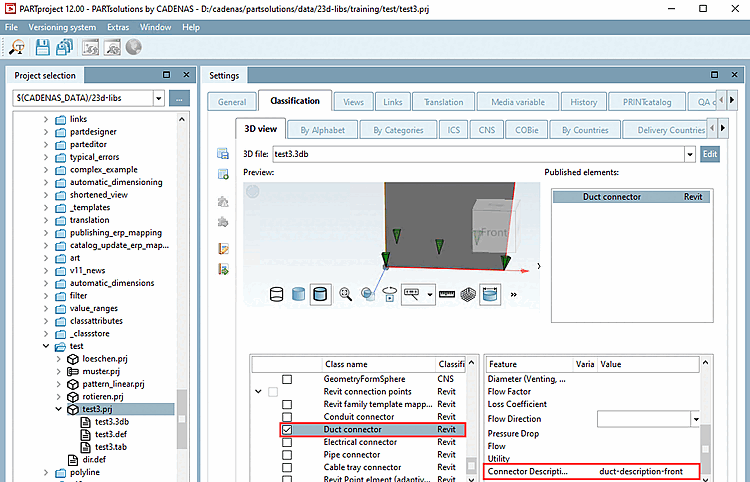

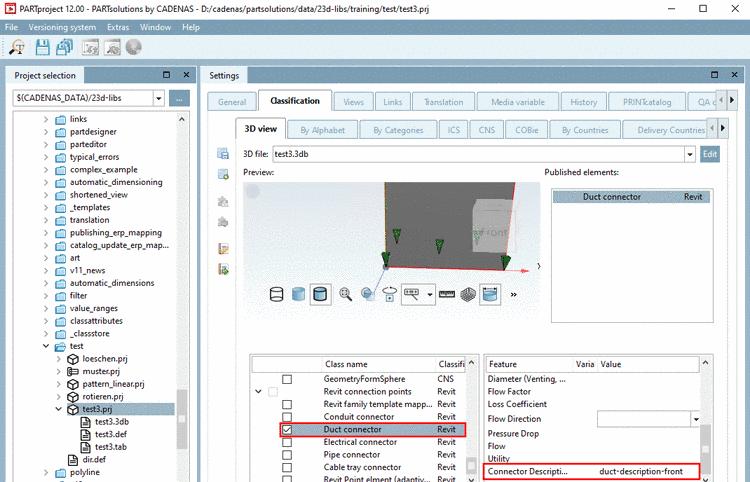

    Figura 3.126. Esempio "Condotto di ventilazione"

    -> Sotto Elementi pubblicati [Published elements] compare una voce.

  6. Inserire un testo di descrizione in Descrizione del connettore.

    [Suggerimento]Suggerimento

    È necessario specificare sempre un testo di descrizione (descrizione del connettore ), in modo da poter identificare il punto di connessione [Connection point] (se ce ne sono diversi dello stesso tipo).

I punti di connessione possono essere creati in qualsiasi punto di eCATALOGsolutions. I punti di connessione funzionali (adatti a Revit) devono essere creati nel centro di una superficie piana (baricentro), ad esempio nel centro di una circonferenza o nell'intersezione di tutte le tangenti angolari (vedere https://en.wikipedia.org/wiki/Centroid).

Si consiglia di creare un'estrusione nella posizione in cui deve essere collocato il punto di connessione (diametro >1,4 mm / lunghezza dell'estrusione).

Se in 3db non è disponibile alcuna superficie piana, l'interfaccia di CADENAS Revit cercherà di creare un "corpo fittizio" (2x2x2 millimetri) nella posizione in cui deve essere creato il punto di connessione. Questo non dovrebbe essere il metodo preferito per la creazione di un modello, poiché il risultato finale in Revit non sarà identico al 100% al modello eCAT.
