7.15.  Fenêtre d'accueil "Outils

[Remarque]Remarque

Information pour les clients existants

Vous avez déjà modélisé des composants avec eCATALOGsolutions dans des versions précédentes ? Dans ce cas, vous allez tout de suite remarquer une nouveauté fondamentale.

Avec la V12, les dialogues d'édition ont leur propre fenêtre d'ancrage Outils [Tools]. Le libellé de la fenêtre correspond à la fonction correspondante (donc par ex. pour "Base extrude""Corps d'extrusion [Extrusion solid]").

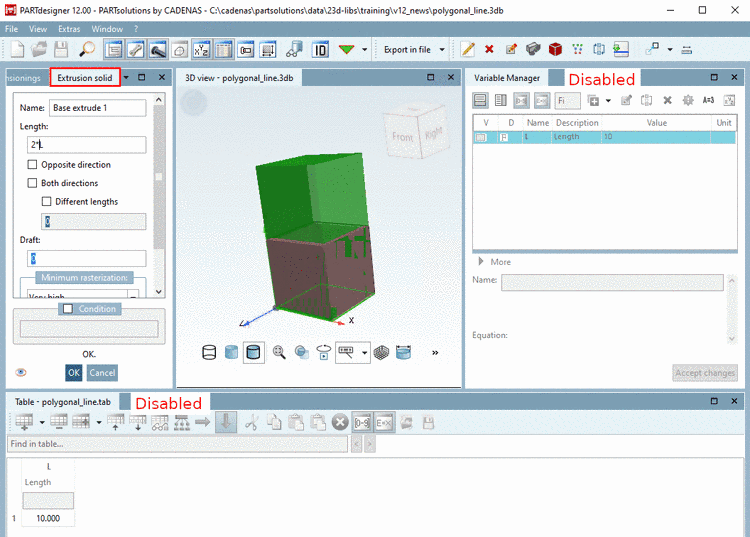

Fenêtre d'ancrage "Outils [Tools]" à titre d'exemple pour "Base extrudée" / "Corps d'extrusion [Extrusion solid]".

Fenêtre d'ancrage "Outils [Tools]" à titre d'exemple pour "Base extrudée" / "Corps d'extrusion [Extrusion solid]".

Caractéristiques:

  • Le nom d'affichage de la fenêtre "Outils [Tools]" du docking varie en fonction de la fonction sélectionnée, comme par exemple Base extrude, Cut extrude, Motif, Balayage, etc.

  • Lorsqu'un outil est actif, l'arbre historique, le gestionnaire de variables [Variable Manager], le tableau [Table] sont automatiquement désactivés afin d'empêcher toute modification du modèle ; de plus, le menu contextuel de la vue 3D [3D view] n'est pas affiché.

  • La vue 3D [3D view] elle-même reste active même si la boîte de dialogue d'édition est ouverte. Vous pouvez donc modifier des valeurs et visualiser immédiatement l'effet en 3D. Voir ci-dessus.[107]

  • La fenêtre d'ancrage Outils [Tools] se comporte comme toutes les autres. Elle permet d'adapter la taille, la position, le détachement du groupe.

  • Si la fenêtre d'ancrage est fermée avec un outil actif, les modifications ne sont pas appliquées.

  • La fenêtre d'ancrage peut être affichée ou cachée lorsque la vue actuelle est la modélisation 3D (même comportement que l'arborescence de l'historique) et ne permet donc pas l'accès lorsque, par exemple, la vue Sketcher est active ou que vous êtes en mode tableau.[108] se trouve.

    Icône d'outil inactive

    Icône d'outil inactive

  • En fonction de la sélection dans l' historique 3D [3D History] ou la vue 3D [3D view], les icônes correspondantes sont affichées dans la barre d' outils Outils [Tools]. Les mêmes commandes se trouvent également dans les menus contextuels de l'arborescence de l'historique. Vous trouverez ci-dessous un aperçu des différentes possibilités de sélection.

    Composant sélectionné

    Composant (élément racine) sélectionné

    Composant (élément racine) sélectionné

    • informations d’identification [Identification data] :

    • Insérer une couche absolue :

    • Sous-vêtements Échanger: [Exchange base planes]

    • L’ensemble du composant Déplacer et/ou faire pivoter [Move/Rotate the complete part.]

    • Mise à l’échelle [Scale] :

    • Miroirs [Mirror] :

    • Transparence [Transparency] :

    • salons [Measure] professionnels :

    Niveau sélectionné

    Niveau sélectionné

    Niveau sélectionné

    • plans Supprimer [Delete plane] :

    • Croquis copié insérer: [Paste sketch]

    • Nouveau croquis :

    • nouveau Dessin 2D [New 2D drawing] :

    • créer un dégradé (tuyau) :

    • Insérez de nouvelles bâches :

    • affichés [Visible] :

    • Transparence [Transparency] :

    • salons [Measure] professionnels :

    Base extrude ou Cut extrude sélectionnée

    Base extrude sélectionnée

    Base extrude sélectionnée

    • Édition [Edit...] :

    • Supprimer [Delete] :

    • entrée Renommer [Rename entry] :

    • attributs de la fonctionnalité :

    • Toutes les zones associées sélectionnez dans la vue 3D [Select all related faces in 3D view] :

    • motifs [Apply pattern] :

    • en section Convertir: [Convert to cut]

    • Marquage Ensemble [Set mark]  :

    • Transparence [Transparency] :

    • salons [Measure] professionnels :

    Sketch sélectionné

    Sketch sélectionné

    Sketch sélectionné

    • Édition [Edit...] :

    • Supprimer [Delete] :

    • entrée Renommer [Rename entry] :

    • copie (uniquement Croquis) : [Copy (only sketch)]

    • Découpé (incl. personnes à charge) : [Cut (including dependencies)]

    • Croquis Dupliquer [Duplicate sketch] :

    • Marquage Ensemble [Set mark]  :

    • Transparence [Transparency] :

    • salons [Measure] professionnels :

    Dessin 2D sélectionné

    Dessin 2D sélectionné

    Dessin 2D sélectionné

    • Édition [Edit...] :

    • Supprimer [Delete] :

    • entrée Renommer [Rename entry] :

    • Caractéristiques [Properties] :

    • Marquage Ensemble [Set mark]  :

    • Transparence [Transparency] :

    • salons [Measure] professionnels :

    UNE surface sélectionnée dans la vue 3D

    UNE surface sélectionnée dans la vue 3D

    UNE surface sélectionnée dans la vue 3D

    • Édition [Edit...] :

    • Supprimer [Delete] :

    • entrée Renommer [Rename entry] :

    • attributs de la fonctionnalité :

    • Toutes les zones associées sélectionnez dans la vue 3D [Select all related faces in 3D view] :

    • motifs [Apply pattern] :

    • en section Convertir: [Convert to cut]

    • Marquage Ensemble [Set mark]  :

    • Croquis copié insérer: [Paste sketch]

    • attributs area [Face attributes] :

    • Nouveau chanfrein/arrondi Créez... [New Chamfer/Fillet...]  :

    • Nouveau croquis sur de la zone marquée [Generate sketch on selected face] :

    • Visible dans ce Configuration [Visible in this configuration] :

    • Esquisse <sélectionnée> éditer:



[107] Si une boîte de dialogue d'édition était ouverte dans la V11 (par ex. pour "Base extrude"), il n'était pas possible d'accéder à la vue 3D [3D view].

[108] PARTdesigner lancé via un fichier tab/tac
