La fenêtre d'accueil Sketcher apparaît lors de différents appels :
Nouveau sketch... [New sketch...] / Editer. [Edit...].. :

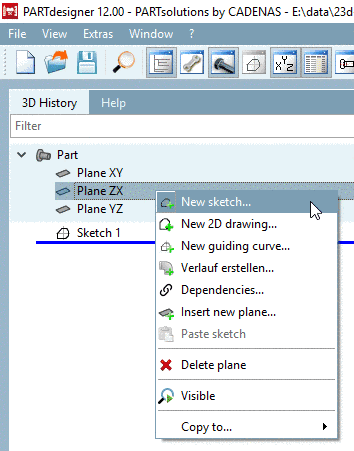

Si vous souhaitez créer un nouveau sketch pour un composant, procédez comme suit :

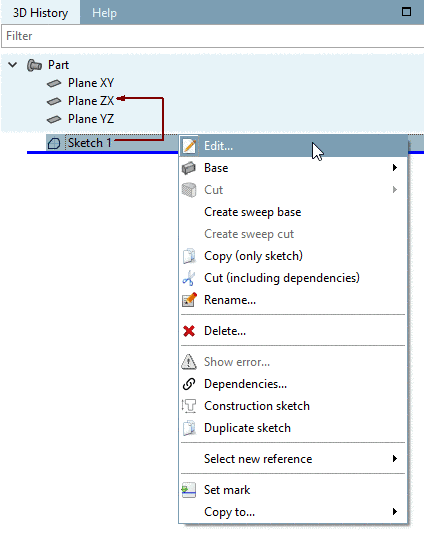

Si vous souhaitez modifier un sketch déjà créé, procédez comme suit :
Nouveau dessin 2D [New 2D drawing...]... :
Si Sketcher est ouvert en mode Dessin, la boîte de dialogue du même nom apparaît d'abord, dans laquelle vous pouvez choisir une vue [View]. Après avoir cliqué sur , la fenêtre d'accueil Sketcher s [Sketcher] 'ouvre.
En mode Dessin, des outils supplémentaires sont disponibles par rapport au mode Sketch uniquement. Voir Section 7.9.3.15, « Outils en mode dessin ».
Nouveau sketch sur l'historique. [New guiding curve...].. :
Les balayages peuvent également être créés à partir d'une combinaison de l'esquisse et d'une courbe de progression de l'esquisse. Voir Section 7.6.2.9.2, « Créer des balayages avec une courbe de progression ».
