Avec la V12, les outils sont présentés par défaut de manière groupée.

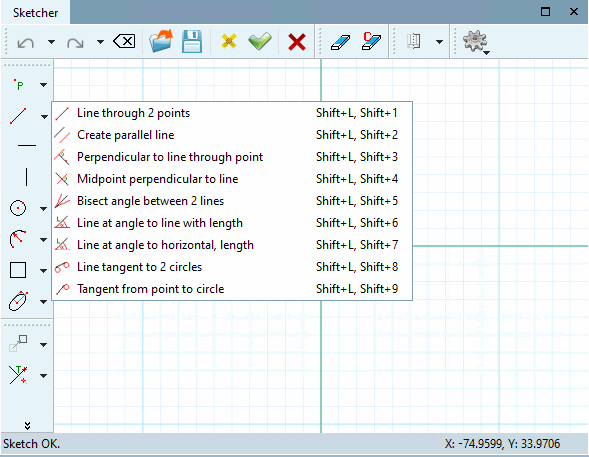

Exemple : groupe "Lignes" ouvert

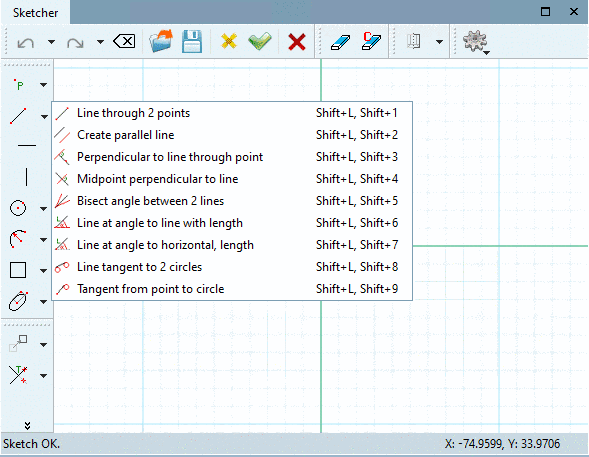

Exemple : groupe "Lignes" ouvert

Un clic avec le bouton secondaire de la souris à n'importe quel endroit dans une barre d'outils ouvre un menu permettant d'activer ou de désactiver les barres d'outils :

  • Standard [Default]

  • Supprimer [Delete]

  • Attributs [Attributes]

  • Réglages rapides [Quick settings]

  • Formes [Shapes]

  • Modifier [Modify]

L'illustration suivante montre les noms de la barre d'outils et les noms de groupe tels qu'ils sont utilisés lorsque l'option de configuration Regrouper les outils [Group tools] est désactivée.

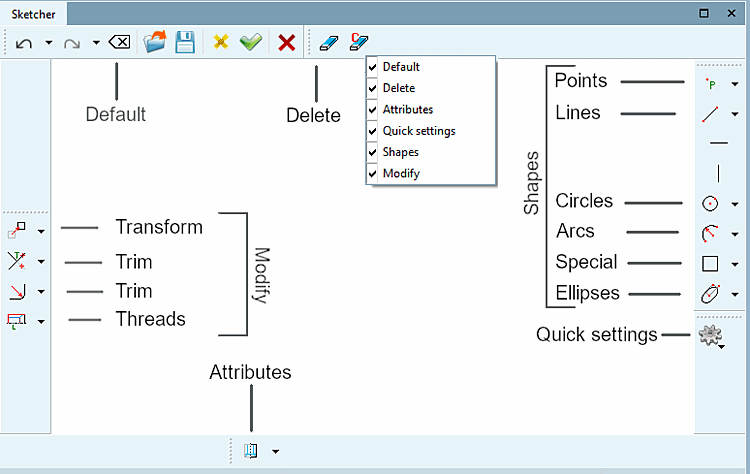

Représentation des fonctions avec l'option de paramétrage "Regrouper les outils [Group tools]" activée

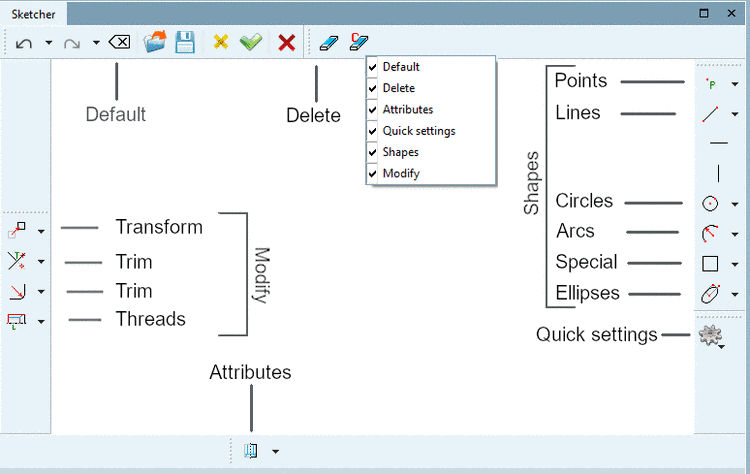

Représentation des fonctions avec l'option de paramétrage "Regrouper les outils [Group tools]" activée

Par défaut, la fonction Grouper les outils [Group tools] est activée. L'option pour l'activer ou la désactiver se trouve dans PARTdesigner sous Menu Outils [Extras] -> Paramètres. [Preferences...].. -> Sketcher (hist.) [Sketcher (feat.)].

L'illustration suivante montre les barres d'outils avec des noms sans regroupement :

  • Standard [Default]

  • Supprimer [Delete]

  • Spécial [Special]

  • Lignes [Lines]

  • Réglages rapides [Quick settings]

  • Découpe [Trim]

  • Points

  • Cercles [Circles]

  • Arcs

  • Transformer [Transform]

  • Attributs [Attributes]

  • Filetage [Threads]

  • Ellipses (désactivées par défaut)

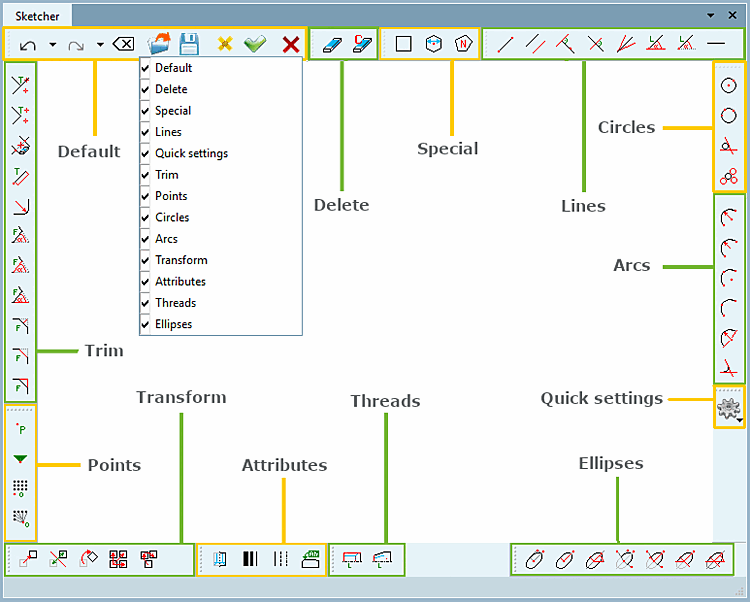

Représentation des fonctions avec l'option de réglage "Regrouper les outils [Group tools]" désactivée

Représentation des fonctions avec l'option de réglage "Regrouper les outils [Group tools]" désactivée
