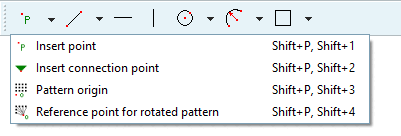

Insérer le point [Insert point]
Le point dont le positionnement est terminé est indiqué sur le dessin par un cadre carré.

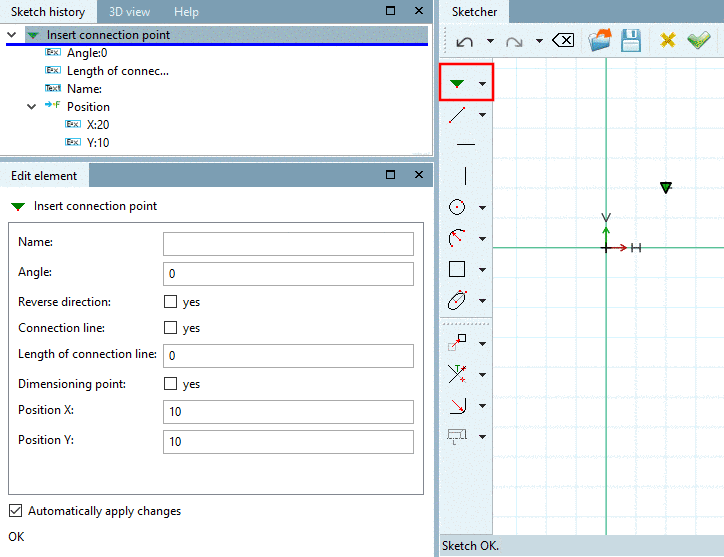

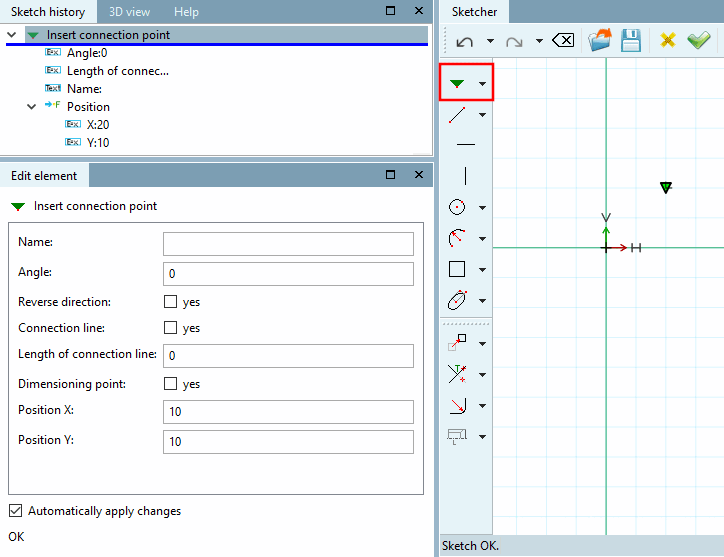

Point d’attache de l’insertion [Insert connection point]
Le point d'attache dont le positionnement est terminé est indiqué par un triangle vertsur le dessin.

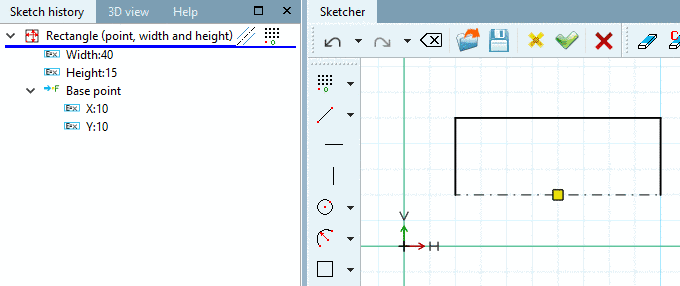

Origine de l’échantillon [Pattern origin]
L'origine du motif positionné est indiquée par un carré jaune sur le dessin.
L'icône correspondante s'affiche dans l' historique de l'esquisse.
Le point peut être supprimé via la commande du menu contextuel.
Voir aussi Section 7.6.2.10.2, « Créer des échantillons manuellement ».

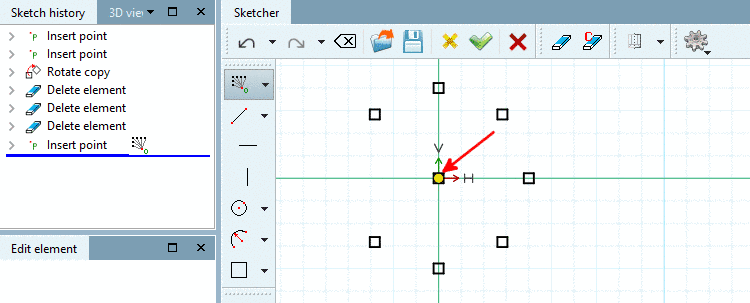

point de référence du motif de rotation [Reference point for rotated pattern]
Le point de référence défini pour les motifs de rotation est indiqué par un cercle jaune sur le dessin.
L'icône correspondante s'affiche dans l' historique de l'esquisse [Sketch history].

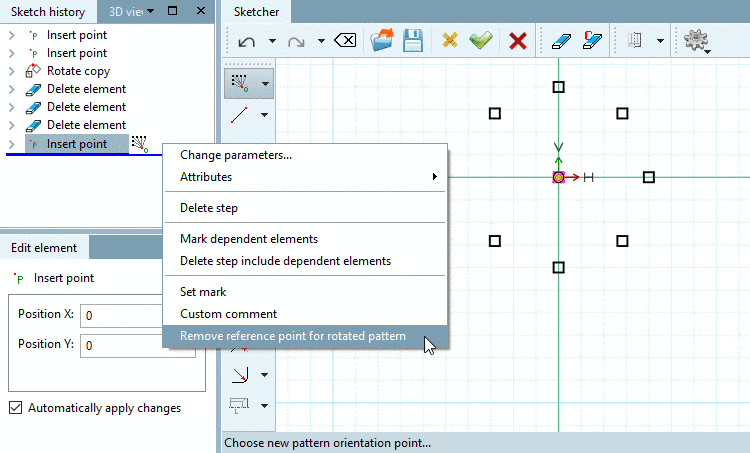

Le point peut être supprimé via la commande Supprimer le point de référence pour le motif de rotation du [Remove reference point for rotated pattern] menu contextuel.
Voir aussi Section 7.6.2.10.2, « Créer des échantillons manuellement ».
