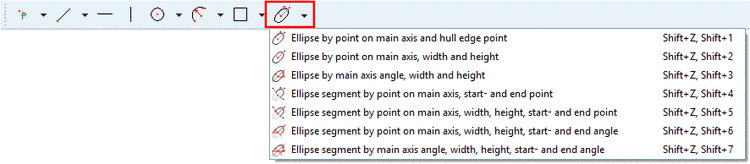

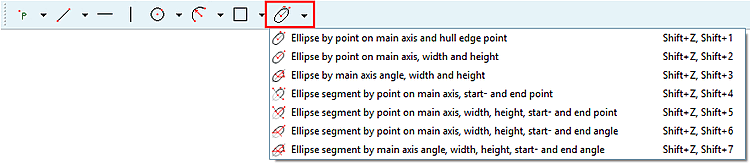

!["Barre d'outils "Ellipses [Ellipses]](https://webapi.partcommunity.com/service/help/latest/pages/fr/ecatalogsolutions/doc/resources/img/img_4d4a5117a37b4d7eb6e0b03df3df4aec.png)
ellipse par des points sur l’axe principal et
Hülleckpkt. [Ellipse by point on main axis and hull edge point]
Cliquez sur l'icône et suivez les instructions dans la barre d'état.
Sélectionner le centre [Choose center point]: Dès que l'ellipse est créée, les coordonnées des points sous centre X / centre Y sont affichées sous Éditer élément [Edit element].
Sélectionner le point sur l'axe principal [Select point on main axis]: Dès que l'ellipse est créée, les coordonnées de point Point de l'axe principal [Main axis point] X / Point de l'axe principal [Main axis point] Y s'affichent sous Éditer l'élément [Edit element].
L'orientation de l'ellipse résulte du centre et du point sur l'axe principal.

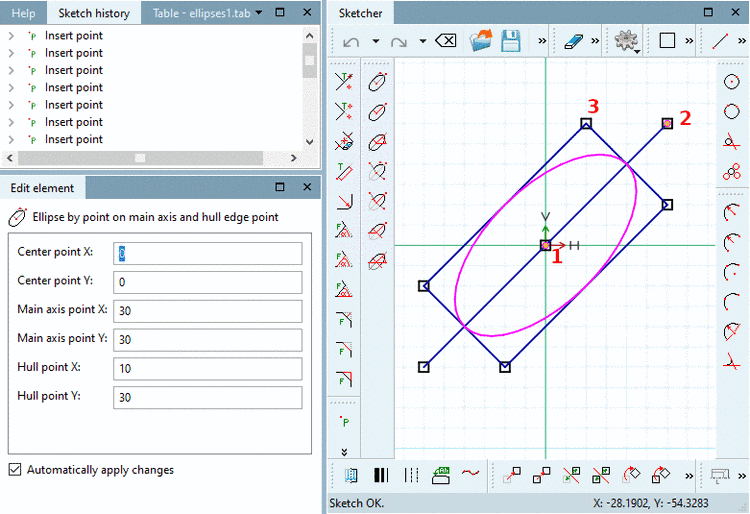

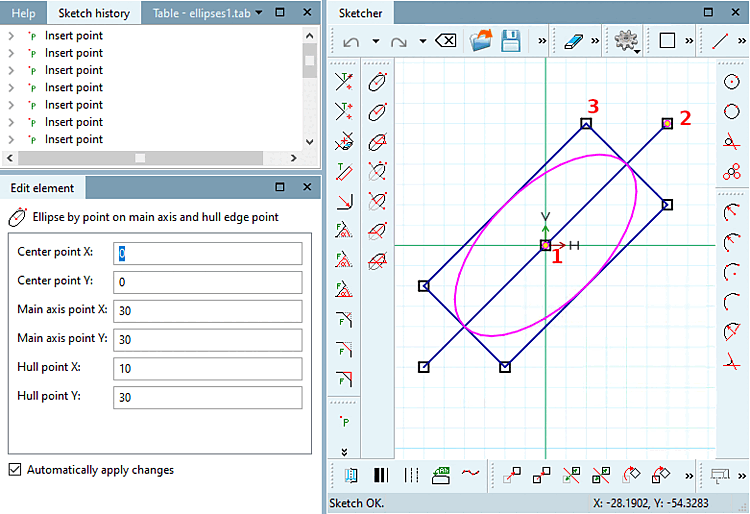

Sélectionner un point d'enveloppe [Select hull point]: Définir un point d'angle du rectangle dans lequel l'ellipse est inscrite.
Dans la fenêtre du docking Éditer l'élément [Edit element], vous pouvez adapter ultérieurement les valeurs ou les variables des différents paramètres.

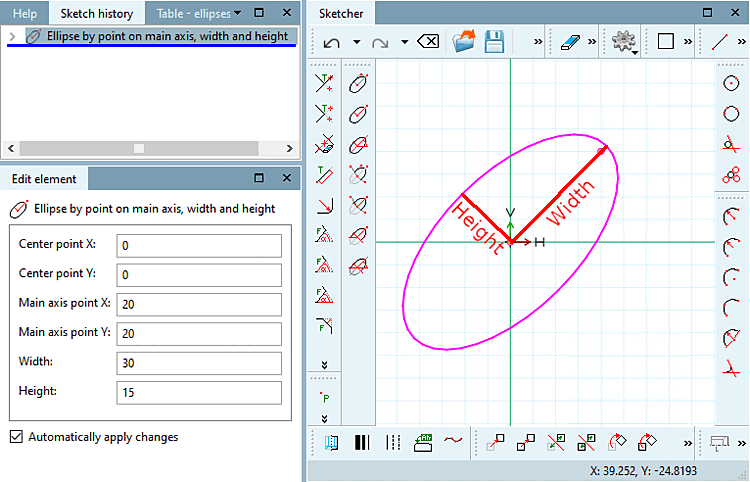

ellipse par point sur l’axe principal, la latitude et
Hauteur [Ellipse by point on main axis, width and height]
Cliquez sur l'icône et suivez les instructions dans la barre d'état.
Sélectionner le centre [Choose center point]: Dès que l'ellipse est créée, les coordonnées des points sous centre X / centre Y sont affichées sous Éditer élément [Edit element].
Sélectionner le point sur l'axe principal [Select point on main axis]: Dès que l'ellipse est créée, les coordonnées de point Point de l'axe principal [Main axis point] X / Point de l'axe principal [Main axis point] Y s'affichent sous Éditer l'élément [Edit element].
L'orientation de l'ellipse résulte du centre et du point sur l'axe principal.

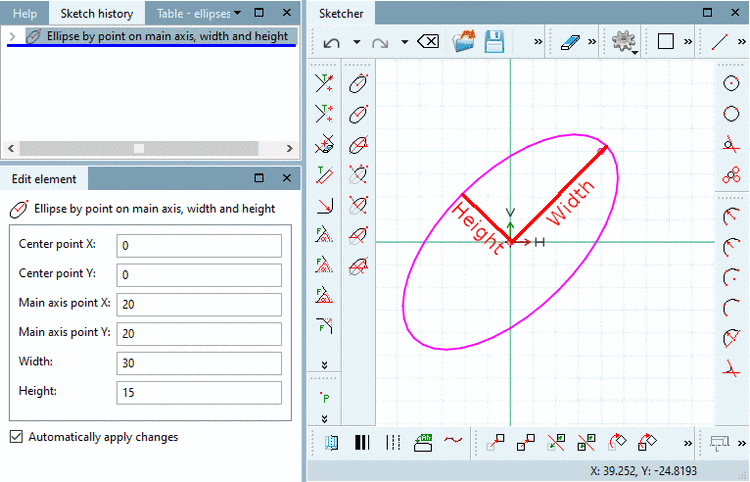

Choisir les dimensions [Select size]: Tracez l'ellipse avec la largeur [Width] et la hauteur [Height] souhaitées.
Dans la fenêtre du docking Éditer l'élément [Edit element], vous pouvez adapter ultérieurement les valeurs ou les variables des différents paramètres.
ellipse par l’angle de l’axe principal, la largeur et
Hauteur [Ellipse by main axis angle, width and height]
Cliquez sur l'icône et suivez les instructions dans la barre d'état.
Sélectionner le centre [Choose center point]: Dès que l'ellipse est créée, les coordonnées des points sous centre X / centre Y sont affichées sous Éditer élément [Edit element].

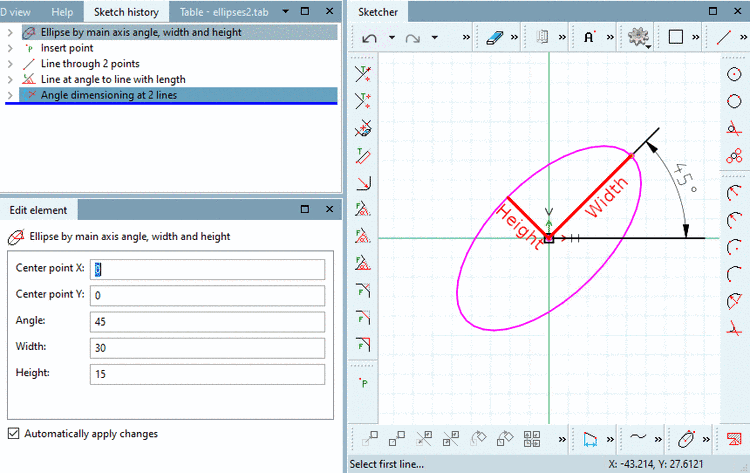

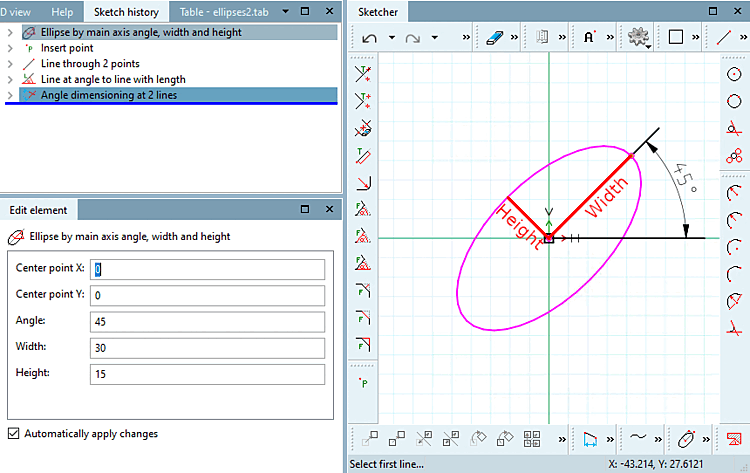

Choisir l'angle de l'axe principal [Select angle of main axis]: Déterminer l'angle par rapport à l'axe X et à l'axe principal de l'ellipse.
Choisir les dimensions [Select size]: Tracez l'ellipse avec la largeur [Width] et la hauteur [Height] souhaitées.
Dans la fenêtre du docking Éditer l'élément [Edit element], vous pouvez adapter ultérieurement les valeurs ou les variables des différents paramètres.

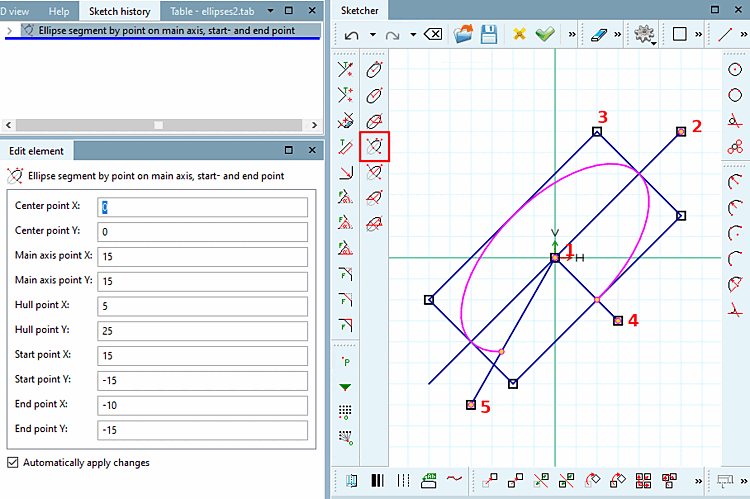

elliptique séparée par des points sur l’axe principal, au début et
Point final. [Ellipse segment by point on main axis, start- and end point]
Cliquez sur l'icône et suivez les instructions dans la barre d'état :
Sélectionner le centre [Choose center point]: Dès que l'ellipse est créée, les coordonnées des points sous centre X / centre Y sont affichées sous Éditer élément [Edit element].
Sélectionner le point sur l'axe principal [Select point on main axis]: Dès que l'ellipse est créée, les coordonnées de point Point de l'axe principal [Main axis point] X / Point de l'axe principal [Main axis point] Y s'affichent sous Éditer l'élément [Edit element].
L'orientation de l'ellipse résulte du centre et du point sur l'axe principal.
Sélectionner un point d'enveloppe [Select hull point]: Définir un point d'angle du rectangle dans lequel l'ellipse est inscrite.
Sélectionner le point de départ [Choose start point]: Le segment d'ellipse commence à l'intersection de la ligne entre le point central de l'ellipse et le point de départ de l'ellipse.
Sélectionner le point final [Select end point]: Le segment d'ellipse se termine à l'intersection de la ligne entre le point d'extrémité du centre de l'ellipse et l'ellipse.
-> Le segment qui se trouve entre 4) et 5), dans le sens inverse des aiguilles d'une montre, reste en place !
Dans la fenêtre du docking Éditer l'élément [Edit element], vous pouvez adapter ultérieurement les valeurs ou les variables des différents paramètres.

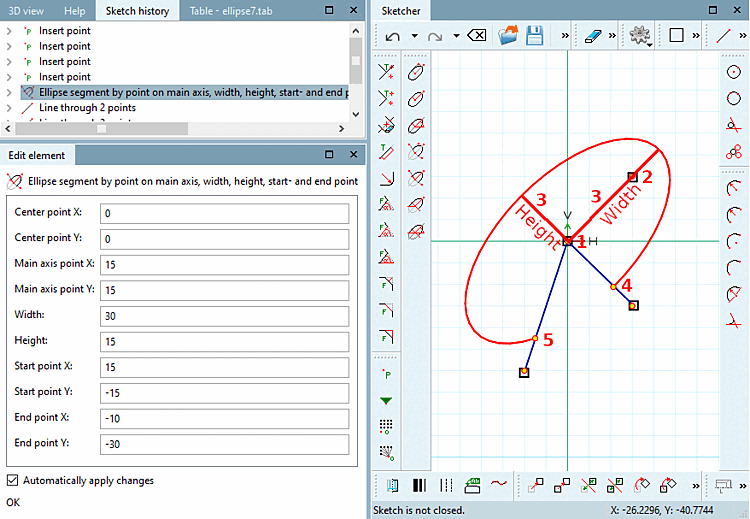

elliptique séparée par des points sur l’axe principal, la largeur et
Hauteur, point de départ et d’arrivée. [Ellipse segment by point on main axis, width, height, start- and end point]
Cliquez sur l'icône et suivez les instructions dans la barre d'état :
Sélectionner le centre [Choose center point]: Dès que l'ellipse est créée, les coordonnées des points sous centre X / centre Y sont affichées sous Éditer élément [Edit element].
Sélectionner le point sur l'axe principal [Select point on main axis]: Dès que l'ellipse est créée, les coordonnées de point Point de l'axe principal [Main axis point] X / Point de l'axe principal [Main axis point] Y s'affichent sous Éditer l'élément [Edit element].
L'orientation de l'ellipse résulte du centre et du point sur l'axe principal.
Choisir les dimensions [Select size]: Tracez l'ellipse avec la largeur [Width] et la hauteur [Height] souhaitées.
Sélectionner le point de départ [Choose start point]: Le segment d'ellipse commence à l'intersection de la ligne entre le point central de l'ellipse et le point de départ de l'ellipse.
Sélectionner le point final [Select end point]: Le segment d'ellipse se termine à l'intersection de la ligne entre le point d'extrémité du centre de l'ellipse et l'ellipse.
-> Le segment qui se trouve entre 4) et 5), dans le sens inverse des aiguilles d'une montre, reste en place !
Dans la fenêtre du docking Éditer l'élément [Edit element], vous pouvez adapter ultérieurement les valeurs ou les variables des différents paramètres.
points séparés elliptiques sur l’axe principal, largeur et hauteur,
Angles de début et de fin [Ellipse segment by point on main axis, width, height, start- and end angle]
Cliquez sur l'icône et suivez les instructions dans la barre d'état :
Sélectionner le point central [Choose center point]: Dans la boîte de dialogue, le point sélectionné s'affiche sous Point central X / Point central Y.
Sélectionner le point sur l'axe principal [Select point on main axis]: Dans la boîte de dialogue, le point sélectionné s'affiche sous Point de l'axe principal [Main axis point] X / Point de l'axe principal [Main axis point] Y.
L'orientation de l'ellipse résulte du centre et du point sur l'axe principal.
Choisir les dimensions [Select size]: Tracez l'ellipse avec la largeur [Width] et la hauteur [Height] souhaitées.
Sélectionner le point final [Select end point]:
L'angle de départ [Start angle] et l 'angle final [End angle] sont relatifs à l'axe principal. La demande d'angle se fait comme d'habitude dans le sens inverse des aiguilles d'une montre.
Dans la fenêtre du docking Éditer l'élément [Edit element], vous pouvez adapter ultérieurement les valeurs ou les variables des différents paramètres.
![[Remarque]](https://webapi.partcommunity.com/service/help/latest/pages/fr/ecatalogsolutions/doc/images/note.png)

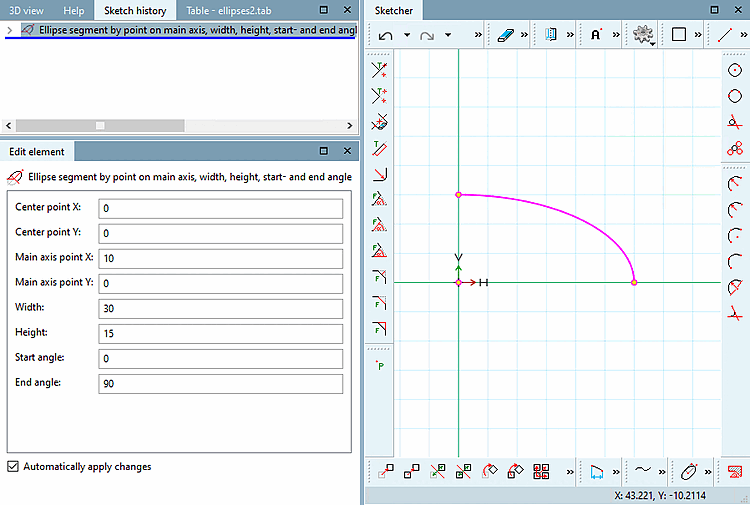

Remarque Pour les segments d'ellipse qui n'atteignent pas leur extension max/min (valeurs de l'axe principal et de l'axe secondaire), les valeurs réelles dans l'esquisse concernant la largeur [Width] / hauteur [Height] et l'angle de départ [Start angle] / angle final [End angle] ne sont pas correctes en raison de la méthode de calcul interne.
Un arc de cercle est créé avec l' angle de départ [Start angle] et l 'angle final [End angle] saisis.
Maintenant, l'arc de cercle est comprimé/étiré pour lui donner la forme d'une ellipse.
Cependant, les angles de départ et d'arrivée sont également comprimés.

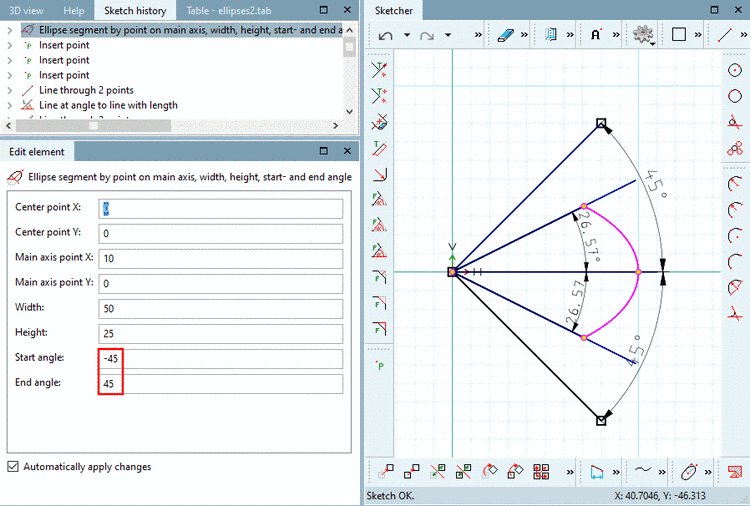

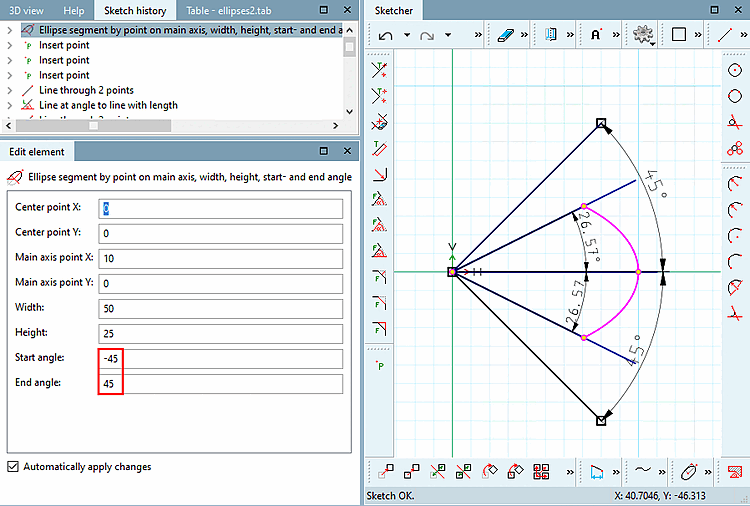

Ainsi, l'angle saisi n'est pas celui que l'on peut mesurer dans l'esquisse. La largeur et la hauteur du segment d'ellipse sont également différentes dans l'esquisse. Voir Fig. „Segment d'ellipse : valeurs différentes dans l'esquisse“. (Les lignes sous 45 degrés sont dessinées uniquement à des fins de clarification).

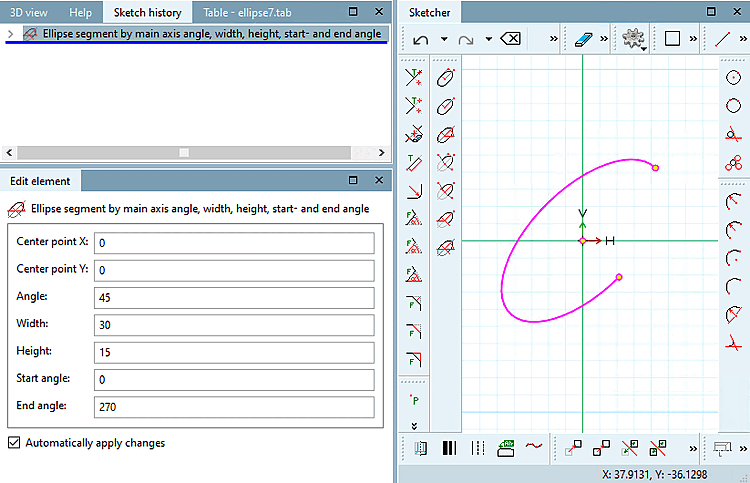

elliptique séparée par l’angle, la largeur et la hauteur de l’axe principal,
Angles de début et de fin [Ellipse segment by main axis angle, width, height, start- and end angle]
Cliquez sur l'icône et suivez les instructions dans la barre d'état :
Sélectionner le point central [Choose center point]: Dans la boîte de dialogue, le point sélectionné s'affiche sous Centre X / Centre Y.
Choisir l'angle de l'axe principal [Select angle of main axis]: Déterminer l'angle par rapport à l'axe X et à l'axe principal de l'ellipse.
Dans la boîte de dialogue, l'angle sélectionné est affiché sous Angle.
Choisir les dimensions [Select size]: Tracez l'ellipse avec la largeur [Width] et la hauteur [Height] souhaitées.
Sélectionner le point final [Select end point]:
L'angle de départ [Start angle] et l 'angle final [End angle] sont relatifs à l'axe principal. La demande d'angle se fait comme d'habitude dans le sens inverse des aiguilles d'une montre.
Dans la fenêtre du docking Éditer l'élément [Edit element], vous pouvez adapter ultérieurement les valeurs ou les variables des différents paramètres.
Remarque Le dessous
points de séparation elliptiques sur l’axe principal, la largeur
et la hauteur, les angles de départ et d’arrivée [Ellipse segment by point on main axis, width, height, start- and end angle]
Des restrictions s’appliquent ici aussi. Voir la note ci-dessus.
