7.9.3.15.6.  Ellissi e segmenti di ellisse

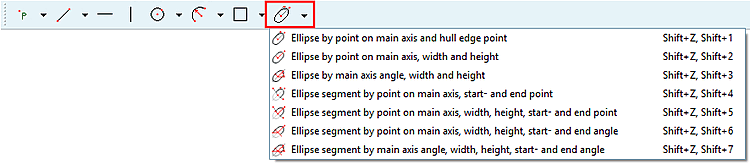

"Barra degli strumenti "Ellissi [Ellipses]

Figura 7.843. "Barra degli strumenti "Ellissi [Ellipses]

[Nota]Nota

Restrizioni:

  • Durante l'esportazione, le ellissi e i segmenti di ellisse sono composti da diversi archi di cerchio come approssimazione.

  • Gli schizzi con ellisse e segmento di ellisse non supportano le estrusioni con smusso [Draft].

  • Le ellissi e i segmenti di ellisse non sono supportati dallo strumento di spostamento dei contorni [Contour offset].

  • ellisse per punti sull'asse principale e Hülleckpkt. [Ellipse by point on main axis and hull edge point]

    Fare clic sull'icona e seguire le istruzioni della barra di stato.

    1. Selezionare il punto centrale [Choose center point]: Una volta creata l'ellisse, le coordinate del punto vengono visualizzate in Modifica elemento [Edit element], alla voce Punto centrale X / Punto centrale Y.

    2. Selezionare il punto sull' [Select point on main axis] asse principale: Non appena l'ellisse è stata creata, le coordinate del punto dell' asse principale punto [Main axis point] X / punto [Main axis point] Y vengono visualizzate in Modifica elemento [Edit element].

      L'orientamento dell'ellisse risulta dal punto centrale e dal punto sull'asse principale.

    3. Selezionare il punto d'inviluppo [Select hull point]: Definire un punto d'angolo del rettangolo in cui è inscritta l'ellisse.

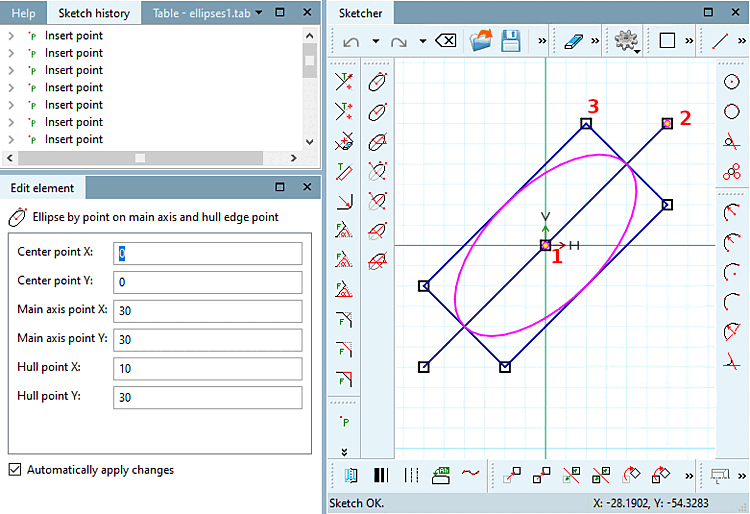

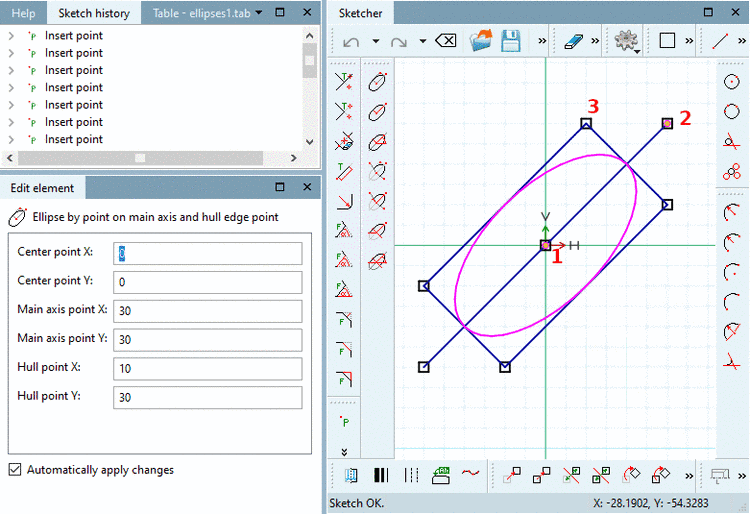

    Ellisse: definizione della dimensione tramite il punto d'angolo del rettangolo di selezione

    Figura 7.844. Ellisse: definizione della dimensione tramite il punto d'angolo del rettangolo di selezione

    Nella finestra di aggancio Modifica elemento [Edit element] è possibile regolare successivamente i valori o le variabili dei singoli parametri.

  • Ellisse per punto sull'asse principale, latitudine e Altezza [Ellipse by point on main axis, width and height]

    Fare clic sull'icona e seguire le istruzioni della barra di stato.

    1. Selezionare il punto centrale [Choose center point]: Una volta creata l'ellisse, le coordinate del punto vengono visualizzate in Modifica elemento [Edit element], alla voce Punto centrale X / Punto centrale Y.

    2. Selezionare il punto sull' [Select point on main axis] asse principale: Non appena l'ellisse è stata creata, le coordinate del punto dell' asse principale punto [Main axis point] X / punto [Main axis point] Y vengono visualizzate in Modifica elemento [Edit element].

      L'orientamento dell'ellisse risulta dal punto centrale e dal punto sull'asse principale.

    3. Selezionare le dimensioni [Select size]: Disegnare l'ellisse con la larghezza [Width] e l' altezza [Height] desiderate.

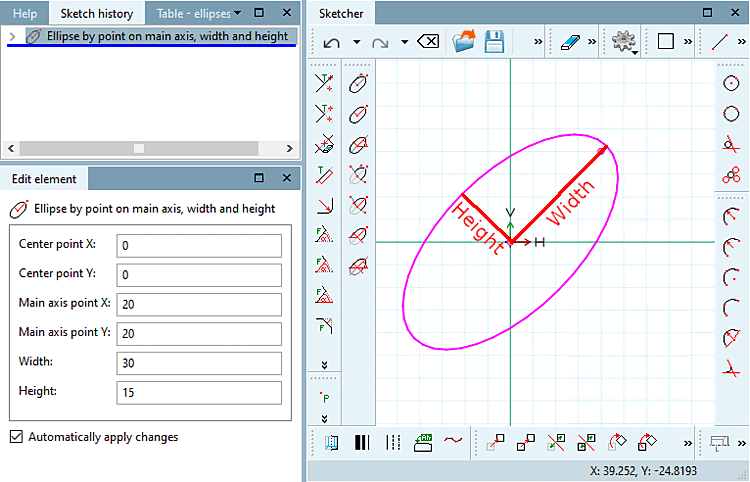

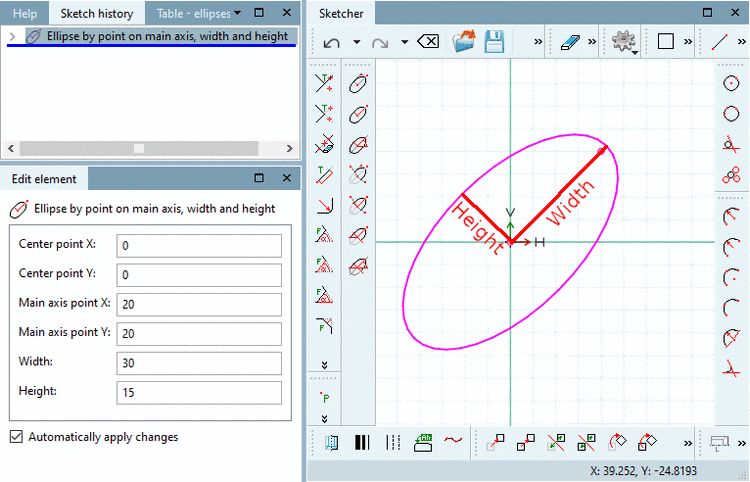

    Ellisse: definizione delle dimensioni tramite larghezza e altezza

    Figura 7.845. Ellisse: definizione delle dimensioni tramite larghezza e altezza

    Nella finestra di aggancio Modifica elemento [Edit element] è possibile regolare successivamente i valori o le variabili dei singoli parametri.

  • ellisse per angolo, larghezza e Altezza [Ellipse by main axis angle, width and height]

    Fare clic sull'icona e seguire le istruzioni della barra di stato.

    1. Selezionare il punto centrale [Choose center point]: Una volta creata l'ellisse, le coordinate del punto vengono visualizzate in Modifica elemento [Edit element], alla voce Punto centrale X / Punto centrale Y.

    2. Selezionare l'angolo dell [Select angle of main axis] 'asse principale: Determinare l'angolo rispetto all'asse X e all'asse principale dell'ellisse.

    3. Selezionare le dimensioni [Select size]: Disegnare l'ellisse con la larghezza [Width] e l' altezza [Height] desiderate.

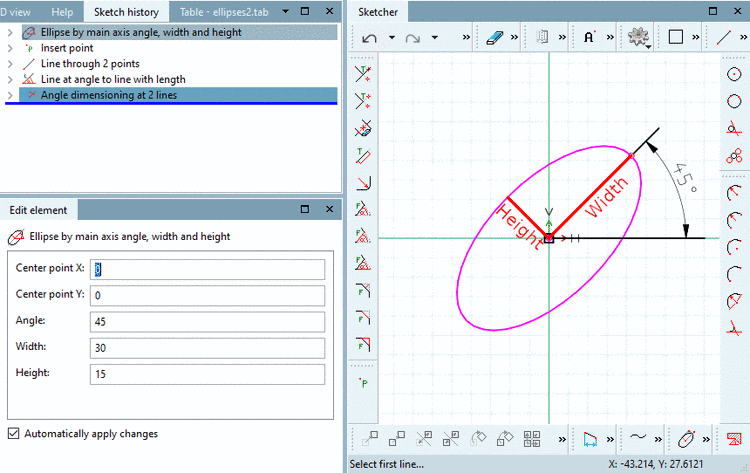

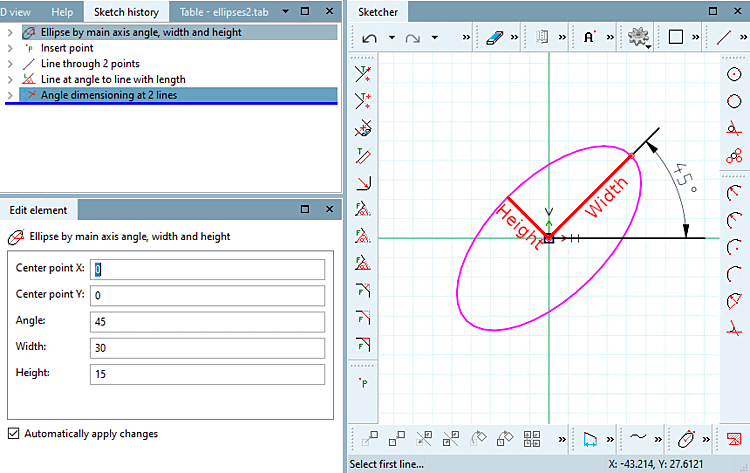

    Ellisse: definizione dell'orientamento dell'ellisse tramite la specificazione dell'angolo

    Figura 7.846. Ellisse: definizione dell'orientamento dell'ellisse tramite la specificazione dell'angolo

    Nella finestra di aggancio Modifica elemento [Edit element] è possibile regolare successivamente i valori o le variabili dei singoli parametri.

  • ellittica per punti sull'asse principale, all'inizio e Ultimo punto. [Ellipse segment by point on main axis, start- and end point]

    Fare clic sull'icona e seguire le istruzioni della barra di stato:

    1. Selezionare il punto centrale [Choose center point]: Una volta creata l'ellisse, le coordinate del punto vengono visualizzate in Modifica elemento [Edit element], alla voce Punto centrale X / Punto centrale Y.

    2. Selezionare il punto sull' [Select point on main axis] asse principale: Non appena l'ellisse è stata creata, le coordinate del punto dell' asse principale punto [Main axis point] X / punto [Main axis point] Y vengono visualizzate in Modifica elemento [Edit element].

      L'orientamento dell'ellisse risulta dal punto centrale e dal punto sull'asse principale.

    3. Selezionare il punto d'inviluppo [Select hull point]: Definire un punto d'angolo del rettangolo in cui è inscritta l'ellisse.

    4. Selezionare il punto di partenza [Choose start point]: Il segmento dell'ellisse inizia dall'intersezione della linea tra il centro dell'ellisse e il punto di partenza e l'ellisse.

    5. Selezionare il punto finale [Select end point]: Il segmento dell'ellisse termina all'intersezione della linea tra il punto finale del centro dell'ellisse e l'ellisse.

      -> Il segmento che si trova in senso antiorario tra 4) e 5) rimane!

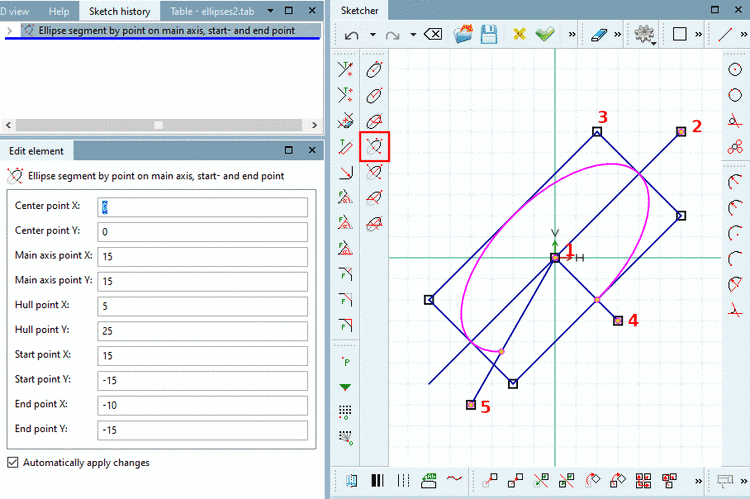

    Segmento di ellisse: definizione della dimensione tramite il punto d'angolo del rettangolo di selezione

    Figura 7.847. Segmento di ellisse: definizione della dimensione tramite il punto d'angolo del rettangolo di selezione

    Nella finestra di aggancio Modifica elemento [Edit element] è possibile regolare successivamente i valori o le variabili dei singoli parametri.

  • di ellittica per punti sull'asse principale, larghezza e Altezza, punti di inizio e fine. [Ellipse segment by point on main axis, width, height, start- and end point]

    Fare clic sull'icona e seguire le istruzioni della barra di stato:

    1. Selezionare il punto centrale [Choose center point]: Una volta creata l'ellisse, le coordinate del punto vengono visualizzate in Modifica elemento [Edit element], alla voce Punto centrale X / Punto centrale Y.

    2. Selezionare il punto sull' [Select point on main axis] asse principale: Non appena l'ellisse è stata creata, le coordinate del punto dell' asse principale punto [Main axis point] X / punto [Main axis point] Y vengono visualizzate in Modifica elemento [Edit element].

      L'orientamento dell'ellisse risulta dal punto centrale e dal punto sull'asse principale.

    3. Selezionare le dimensioni [Select size]: Disegnare l'ellisse con la larghezza [Width] e l' altezza [Height] desiderate.

    4. Selezionare il punto di partenza [Choose start point]: Il segmento dell'ellisse inizia dall'intersezione della linea tra il centro dell'ellisse e il punto di partenza e l'ellisse.

    5. Selezionare il punto finale [Select end point]: Il segmento dell'ellisse termina all'intersezione della linea tra il punto finale del centro dell'ellisse e l'ellisse.

      -> Il segmento che si trova in senso antiorario tra 4) e 5) rimane!

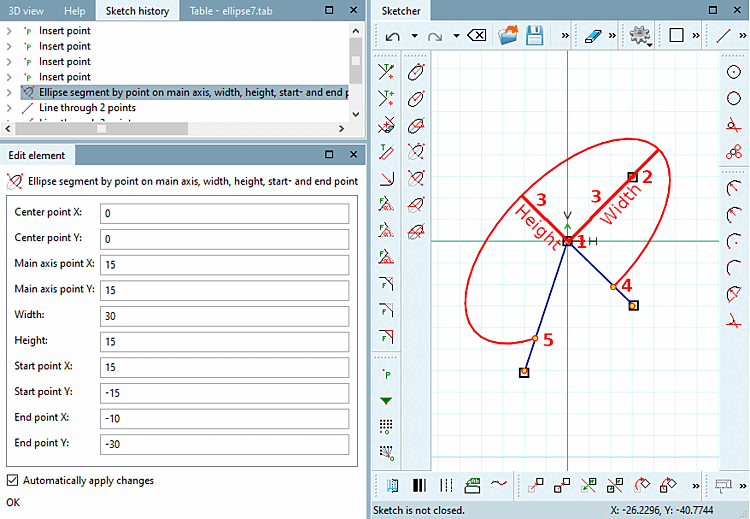

    Segmento ellittico: definizione delle dimensioni tramite larghezza e altezza

    Figura 7.848. Segmento ellittico: definizione delle dimensioni tramite larghezza e altezza

    Nella finestra di aggancio Modifica elemento [Edit element] è possibile regolare successivamente i valori o le variabili dei singoli parametri.

  • punti ellittici sull'asse principale, larghezza e altezza, Angoli iniziale e finale [Ellipse segment by point on main axis, width, height, start- and end angle]

    Fare clic sull'icona e seguire le istruzioni della barra di stato:

    1. Selezionare il punto centrale [Choose center point]: Il punto selezionato viene visualizzato nel dialogo sotto Punto centrale X / Punto centrale Y.

    2. Selezionare il punto sull' [Select point on main axis] asse principale: Il punto selezionato viene visualizzato nella finestra di dialogo alla voce Punto dell'asse principale [Main axis point] X / Punto dell'asse principale [Main axis point] Y.

      L'orientamento dell'ellisse risulta dal punto centrale e dal punto sull'asse principale.

    3. Selezionare le dimensioni [Select size]: Disegnare l'ellisse con la larghezza [Width] e l' altezza [Height] desiderate.

    4. Selezionare il punto di partenza [Choose start point]:

    5. Selezionare il punto finale [Select end point]:

      L' angolo iniziale [Start angle] e l' angolo finale [End angle] sono relativi all'asse principale. L'angolo viene applicato in senso antiorario come di consueto.

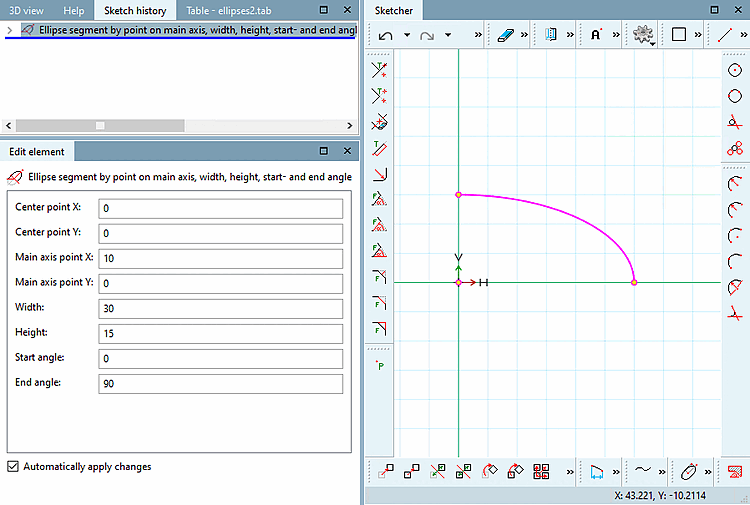

    Segmento ellittico: valori corretti nello schizzo

    Figura 7.849. Segmento ellittico: valori corretti nello schizzo

    Nella finestra di aggancio Modifica elemento [Edit element] è possibile regolare successivamente i valori o le variabili dei singoli parametri.

    [Nota]Nota

    Per i segmenti di ellisse che non raggiungono la loro estensione massima/minima (valori dell'asse maggiore e minore), i valori effettivi nello schizzo relativi a larghezza/altezza [Height] e angolo [Start angle] iniziale/angolo finale [End angle] non sono corretti a causa del metodo di calcolo interno.

    Calcolo interno:

    1. Viene creato un arco con l' angolo iniziale [Start angle] e l' angolo finale [End angle] inseriti.

    2. Ora l'arco viene compresso/allungato per dargli una forma ellittica.

      Tuttavia, questo comprime anche gli angoli di inizio e fine.

      Ciò significa che l'angolo inserito non è quello che può essere misurato nello schizzo. Anche la larghezza e l'altezza del segmento dell'ellisse sono diverse nello schizzo. Figura 7.850, “Segmento ellittico: valori devianti nello schizzo” Vedere . (Le linee al di sotto dei 45 gradi sono disegnate solo a scopo di chiarimento).

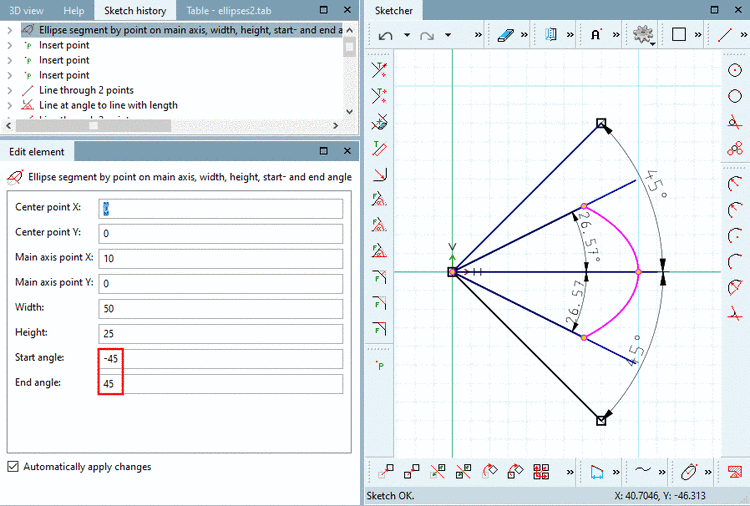

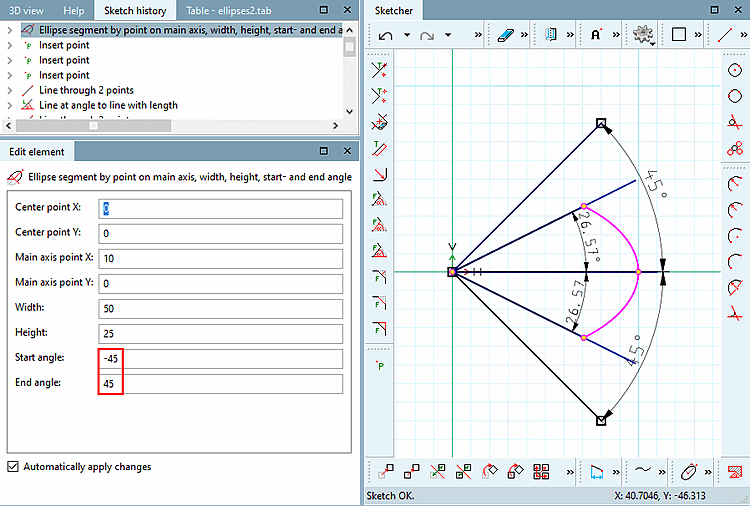

      Segmento ellittico: valori devianti nello schizzo

      Figura 7.850. Segmento ellittico: valori devianti nello schizzo

  • ellittica per angolo, larghezza e altezza dell'asse principale, Angoli iniziale e finale [Ellipse segment by main axis angle, width, height, start- and end angle]

    Fare clic sull'icona e seguire le istruzioni della barra di stato:

    1. Selezionare il punto centrale [Choose center point]: Il punto selezionato viene visualizzato nel dialogo sotto Punto centrale X / Punto centrale Y.

    2. Selezionare l'angolo dell [Select angle of main axis] 'asse principale: Determinare l'angolo rispetto all'asse X e all'asse principale dell'ellisse.

      L'angolo selezionato viene visualizzato nel dialogo alla voce Angolo [Angle].

    3. Selezionare le dimensioni [Select size]: Disegnare l'ellisse con la larghezza [Width] e l' altezza [Height] desiderate.

    4. Selezionare il punto di partenza [Choose start point]:

    5. Selezionare il punto finale [Select end point]:

      L' angolo iniziale [Start angle] e l' angolo finale [End angle] sono relativi all'asse principale. L'angolo viene applicato in senso antiorario come di consueto.

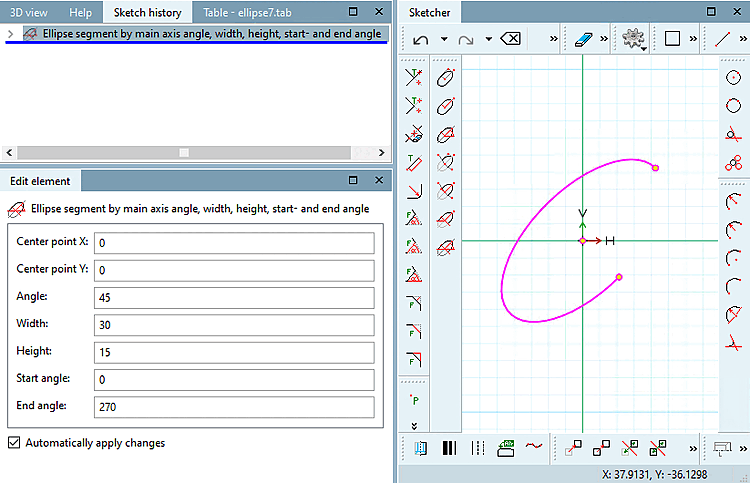

    Segmento ellisse: definizione dell'orientamento dell'ellisse tramite la specificazione dell'angolo

    Figura 7.851. Segmento ellisse: definizione dell'orientamento dell'ellisse tramite la specificazione dell'angolo

    Nella finestra di aggancio Modifica elemento [Edit element] è possibile regolare successivamente i valori o le variabili dei singoli parametri.

    [Nota]Nota

    Di seguito punti ellittici sull'asse principale, larghezza e gli angoli di altezza, inizio e fine [Ellipse segment by point on main axis, width, height, start- and end angle] Anche in questo caso si applicano restrizioni. Vedi nota sopra.
