Inserisci polilinea [Insert polyline]

Segue...

Interruzione di polilinee [Split polyline]

Le polilinee, come quelle create dall'intersezione di due cilindri, vengono scomposte da questa funzione in singoli segmenti "calcolabili" (archi, ellissi, ecc.).

La polilinea può quindi essere elaborata o tagliata come gruppo di singoli segmenti e trasferita a un sistema CAD con proprietà "riconoscibili".

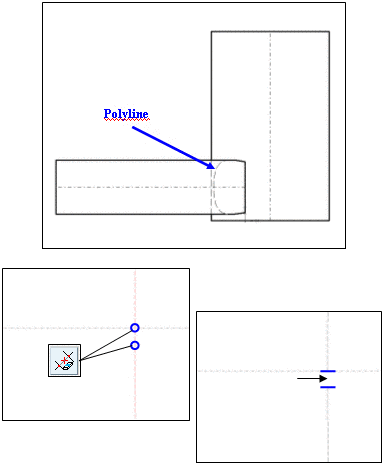

Nell'esempio a destra (sezione molto ingrandita), la polilinea [Polyline] può essere catturata e tagliata, ad esempio spezzando un elemento tra 2 punti [Cut element between 2 elements].

Disegno in scala [Scale drawing]

Fare clic sull'icona del disegno in scala [Scale drawing] per aprire l'omonima finestra di dialogo.

Figura 7.840.

Inserire il fattore di scala [Scale factor] desiderato nel campo Valore [Value].

Attivare facoltativamente la variabile Crea scala [Create variable SCALE].

Confermare con Ok.

-> Il disegno viene scalato e si apre la finestra di aggancio Modifica elemento [Edit element].

Esempio:

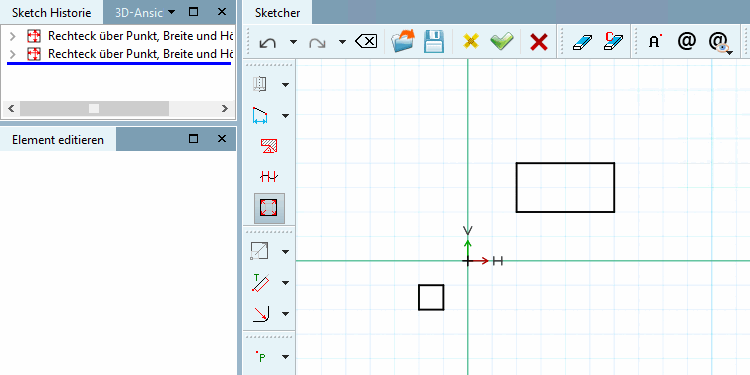

Figura 7.841. Disegno originale

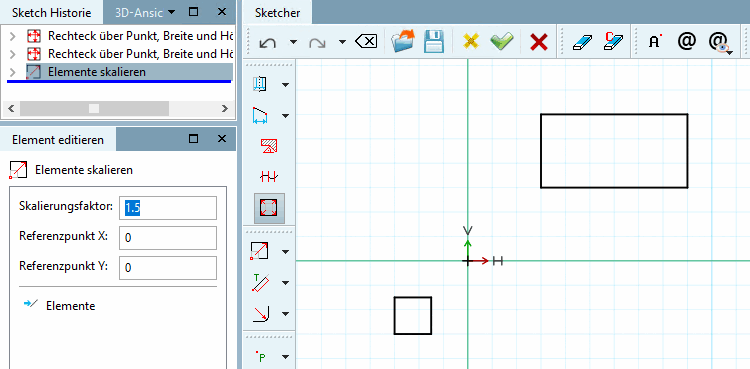

Figura 7.842. Disegno scalato con fattore di scala [Scale factor] 1,5

È possibile regolare il fattore di scala [Scale factor] e il punto di riferimento [Reference point] X / Y nella finestra di aggancio Modifica elemento [Edit element].
