Rupture des polylignes [Split polyline]

Les polylines, telles qu'elles apparaissent par exemple lors de l'intersection de deux cylindres, sont décomposées par cette fonction en segments individuels "calculables" (arcs de cercle, ellipses, etc.).

En tant que groupe de segments individuels, la polyligne peut ensuite être traitée ou parée et transmise à un système de CAO avec des propriétés "reconnaissables".

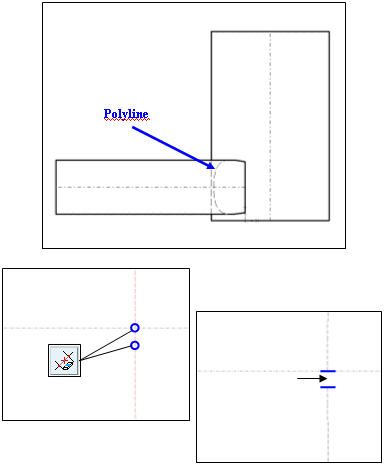

Dans l'exemple à droite (extrait fortement agrandi), la polyligne [Polyline] peut par exemple être saisie et tronquée par élément entre 2 points [Cut element between 2 elements].

Dessin à l’échelle [Scale drawing]

Après avoir cliqué sur l'icône Redimensionner le dessin [Scale drawing], la boîte de dialogue du même nom s'ouvre.

Saisissez le facteur d'échelle [Scale factor] souhaité dans le champ de saisie Valeur [Value].

Activez en option Créer une variable SCALE [Create variable SCALE].

Confirmez en cliquant sur Ok.

-> Le dessin est mis à l'échelle et la fenêtre d'ancrage Editer l'élément [Edit element] s'ouvre.

exemple:

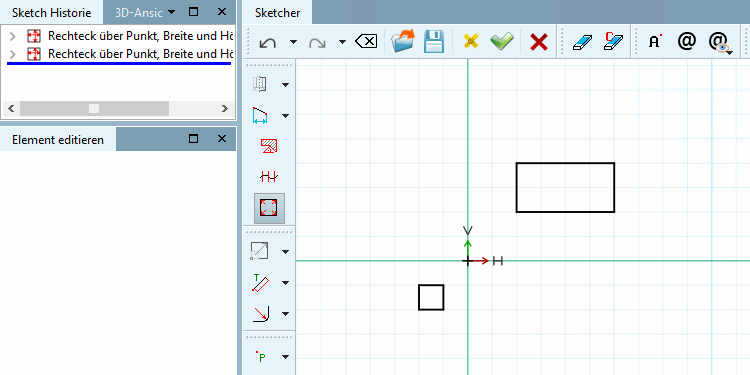

Dessin original

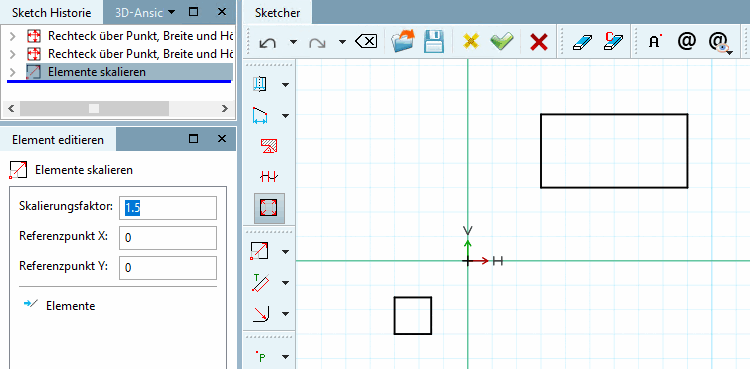

Dessin mis à l'échelle avec un facteur d'échelle de [Scale factor] 1,5

Dans la fenêtre d'ancrage Editer l'élément [Edit element], vous pouvez adapter le facteur d'échelle [Scale factor] et le point de référence [Reference point] X / point de référence [Reference point] Y. Vous pouvez également modifier la taille de l' [Scale factor] élément.
