7.9.3.15.3.  Attributs -> Mode de cotation

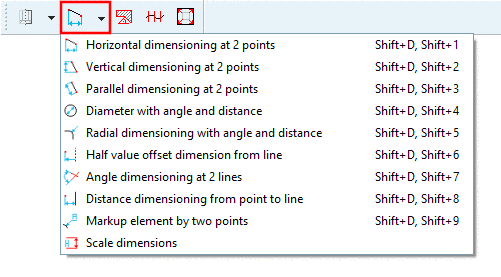

"Barre d'outils "Dimensionnement [Dimensioning]

"Barre d'outils "Dimensionnement [Dimensioning]

[Remarque]Remarque

Les différents paramètres des cotes sont affichés dans la fenêtre du docker Editer l'élément [Edit element].

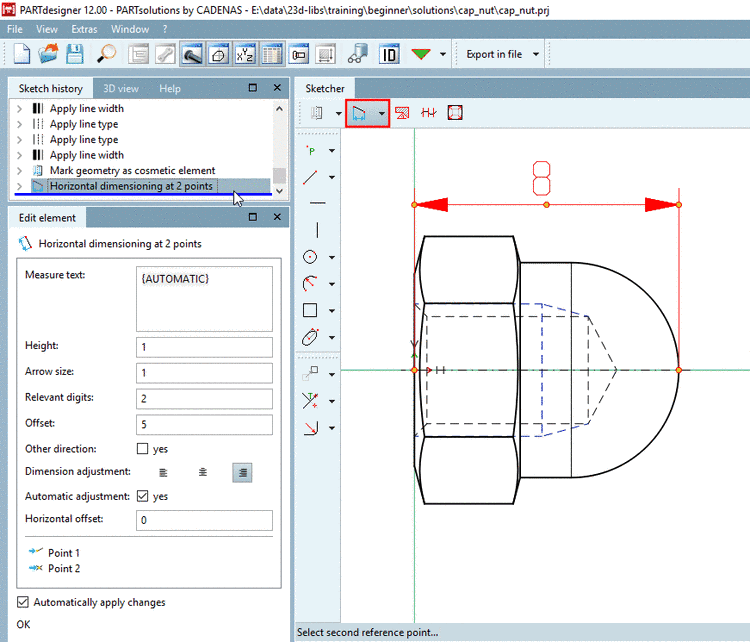

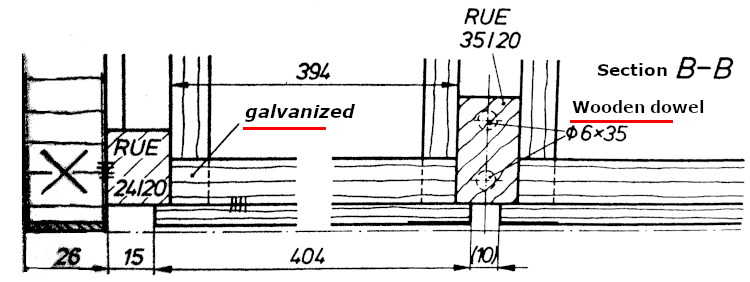

Exemple de mesure horizontale

Exemple de mesure horizontale

Vous trouverez ci-dessous des détails sur les différents outils et leurs paramètres.

Le mode Cotation peut être atteint de différentes manières :

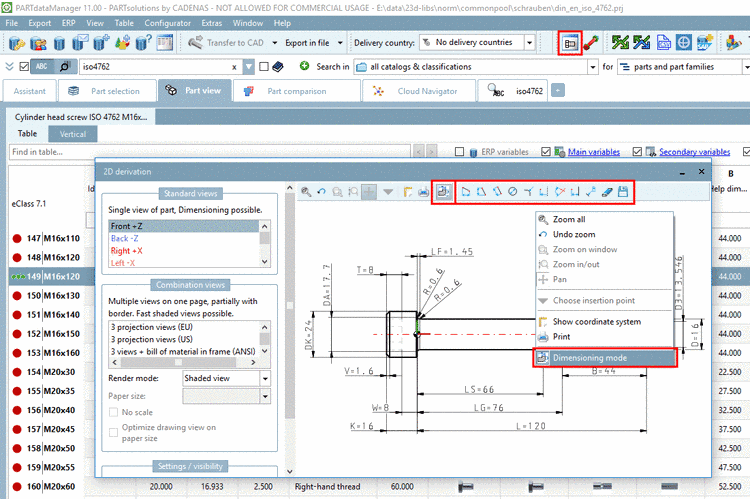

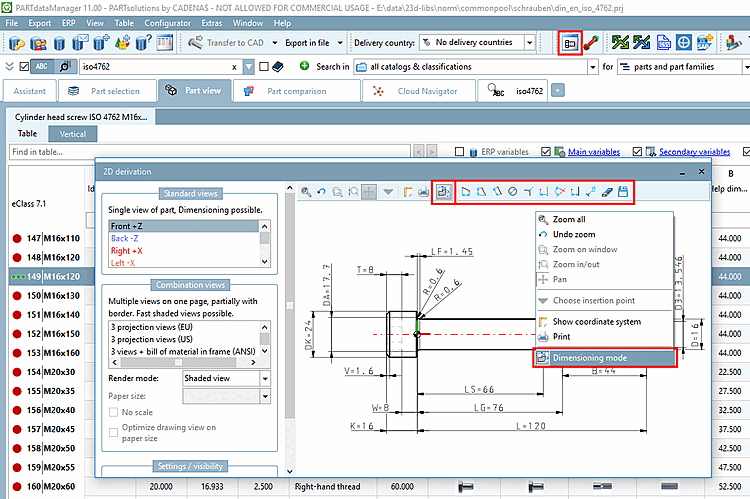

  • Via Bouton > PARTdataManager Dérivation 2D [2D derivation] -> Fenêtre d’ancrage Dérivation 2D [2D derivation] -> Commande du menu contextuel Mode Dimension [Dimensioning mode] ou alternativement via l’icône Mode Cote [Dimensioning mode] .

  • Via PARTdesigner -> Fenêtre d'accueil Historique 3D [3D History] -> Menu contextuel Bâche -> Nouveau dessin 2D. [New 2D drawing...]..

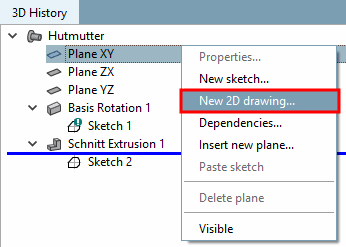

    Appel Nouveau dessin 2D [New 2D drawing...]...

    Appel Nouveau dessin 2D [New 2D drawing...]...

    -> Une vue avec l' historique de l'es [Sketch history] quisse et Sketcher s'ouvre.

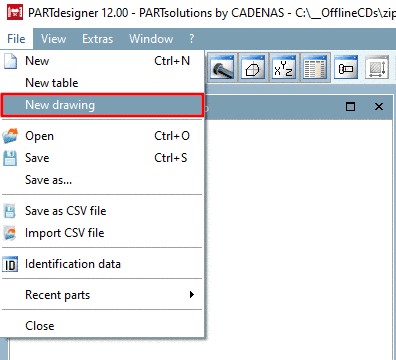

  • Via PARTdesigner -> Menu Fichier [File] -> Nouveau dessin [New drawing]

Les différents outils/fonctions du mode Cotation [Dimensioning mode] sont expliqués ci-dessous :

  • Dimension horizontale en 2 points [Horizontal dimensioning at 2 points]

    1. Choisir le premier point de référence. [Select first reference point...]..

    2. Sélectionner le deuxième point de référence [Select second reference point...]...

      -> La ligne de cote est maintenant accrochée au curseur.

    3. Sélectionner la position de la cote ou la cote de base [Select dimension position or base dimension...]... : Faire glisser la ligne de cote à la position souhaitée.

      S'il s'agit de plusieurs cotes qui doivent être alignées avec un décalage toujours identique, cliquez d'abord sur une cote de base et ensuite seulement sur la position souhaitée. Dans ce cas, le décalage se réfère à la cote de base et non à la ligne à coter elle-même. Si une dimension de base est modifiée, les dimensions basées sur celle-ci sont également modifiées automatiquement.

      -> La fenêtre d'accueil Editer l'élément [Edit element] s'ouvre.

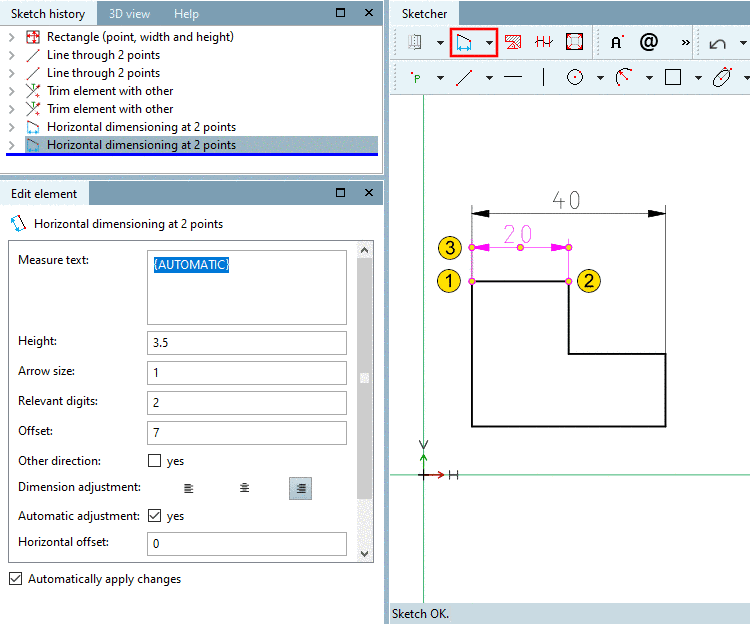

      Mesure horizontale à 2 points [Horizontal dimensioning at 2 points]

      Mesure horizontale à 2 points [Horizontal dimensioning at 2 points]

    4. Si nécessaire, adaptez les valeurs des différents paramètres dans la fenêtre d'ancrage Editer l'élément [Edit element]:

      • Texte des mesures [Dimension text]:

        Par défaut,"{AUTOMATIC}" apparaît entre accolades.

        "AUTOMATIQUE" utilise la valeur actuelle issue de la géométrie.

        Formez le texte de la cote de [Dimension text] manière statique ou dynamique ou mixte statique-dynamique.

        Texte des dimensions [Dimension text]: statique

        Saisissez n'importe quel texte statique.

        Hello

        Texte des dimensions [Dimension text]: statique-dynamique

        Combiner les deux possibilités.

        K={K}

        Texte des dimensions [Dimension text]: dynamique

        Indiquez uniquement la variable souhaitée. La valeur correspondante est générée dynamiquement.

        {L}

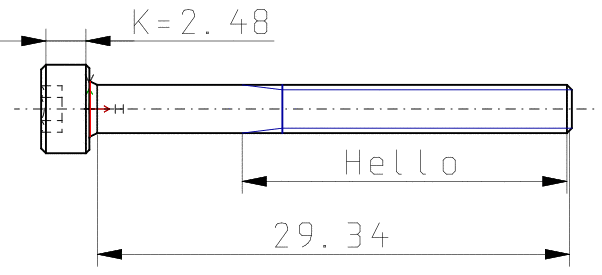

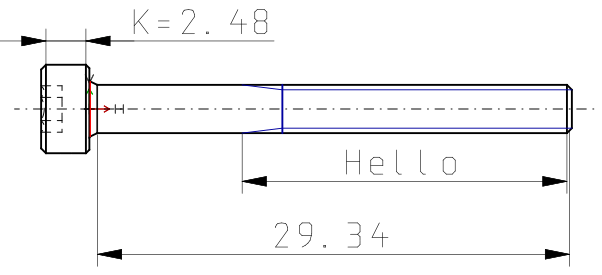

        Texte sur mesure - 3 possibilités

        Texte sur mesure - 3 possibilités

      • Hauteur [Height]: Taille du type

      • Taille de la flèche [Arrow size]:

      • Les chiffres pertinents [Relevant digits]: Permet de définir les chiffres après la virgule [Decimal digits] du texte de la mesure [Dimension text].

      • Décalage [Offset]: distance de la mesure par rapport à la ligne de référence

      • Autre direction [Other direction]: la ligne de cotation est positionnée sur l'autre côté de l'objet.

      • Alignement des dimensions [Dimension adjustment]:

        Orientation des dimensions [Dimension adjustment]: gauche

        Orientation des dimensions [Dimension adjustment]: gauche

        Alignement des dimensions [Dimension adjustment]: centré

        Alignement des dimensions [Dimension adjustment]: centré

        Orientation des dimensions [Dimension adjustment]: à droite

        Orientation des dimensions [Dimension adjustment]: à droite

      • Alignement automatique [Automatic adjustment]:

        • La case à cocher est désactivée : L'indication sous Alignement des dimensions [Dimension adjustment] est prise en compte dans tous les cas.

        • Case à cocher activée: : L'indication sous Alignement des dimensions [Dimension adjustment] n'est prise en compte que si la dimension ne passe pas entre les flèches.

      • Décalage horizontal [Horizontal offset]: détermine le décalage horizontal du texte de la cote à partir du centre.

  • Mesure verticale en 2 points [Vertical dimensioning at 2 points]

    Voir mesure horizontale à 2 points [Horizontal dimensioning at 2 points]

  • Mesure parallèle en 2 points [Parallel dimensioning at 2 points]

    Voir mesure horizontale à 2 points [Horizontal dimensioning at 2 points]

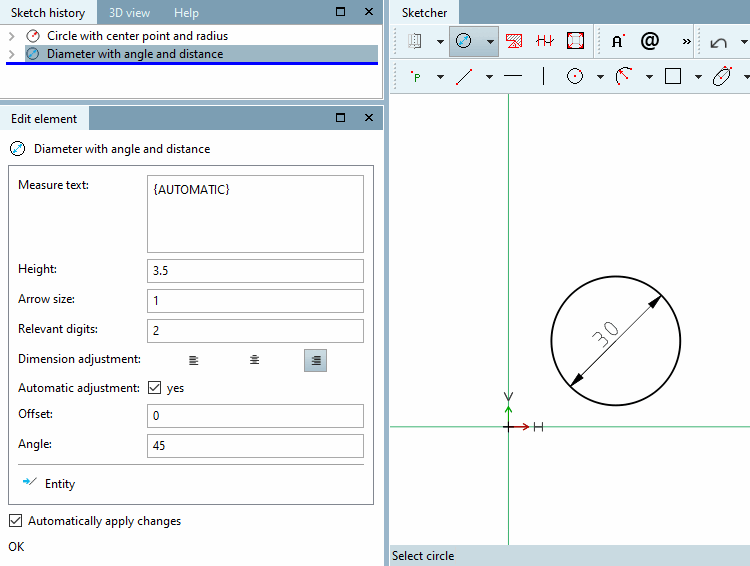

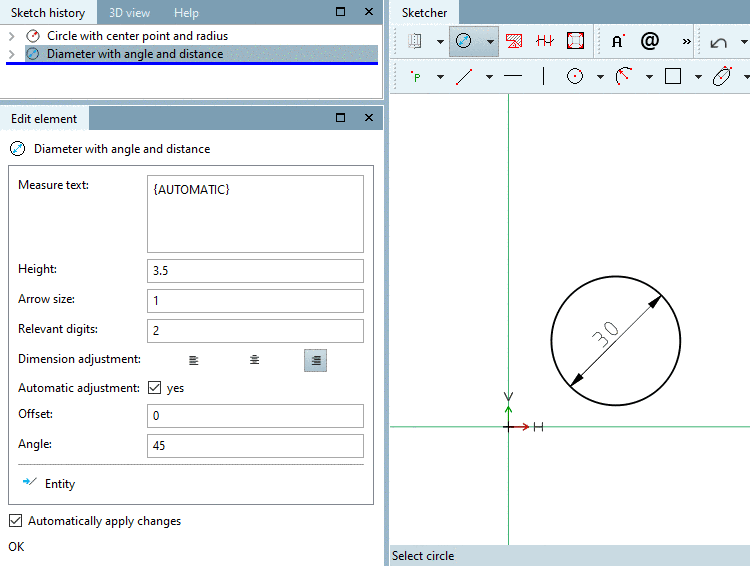

  • dimension de diamètre avec angle et Distance [Diameter with angle and distance]

    1. Sélectionner un cercle [Select circle]: cliquer sur le cercle à coter. --> La ligne de cotation apparaît.

    2. Sélectionner la position de la cote [Select dimension position]: Positionner la cote (à l'intérieur ou à l'extérieur du cercle).

      Variante 1 :Fixez l' angle [Angle] de la ligne par un simple clic de souris. Faites ensuite glisser l'ensemble de la cote vers la position [Position] souhaitée et fixez-la par un clic de souris.

      Variante 2 :Fixer l'angle et la position de la cote par un double-clic de souris en une seule étape.

    3. Le cas échéant, adaptez la cote dans la fenêtre du docking Editer l'élément [Edit element] à l'aide des champs de saisie.

      Le décalage [Offset] "0" donne la diagonale comme ligne de cotation.

      L'angle [Angle] se rapporte à l'axe X.

  • Dimension radiale avec angle et distance [Radial dimensioning with angle and distance]

    Indication du rayon d'un cercle ou d'un arc de cercle

    1. Sélectionner un cercle ou un arc de cercle [Select circle or arc]

      -> La ligne de cote "pend" au curseur.

    2. Sélectionner la position de la cote [Select dimension position]: Positionner la cote et la fixer d'un clic de souris.

    3. Si nécessaire, adaptez les différents paramètres de la cote dans la fenêtre du docking Editer l'élément [Edit element] à l'aide des champs de saisie.

      Vous pouvez par exemple adapter l'angle de la cote. Dans le cas d'un segment de cercle, 0° se trouve sur la bissectrice de l'angle du segment de cercle.

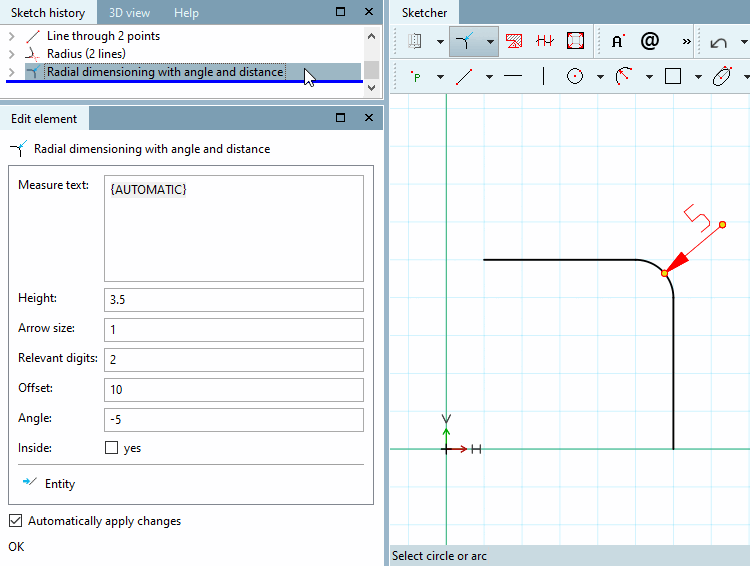

    Mesure radiale avec angle et distance [Radial dimensioning with angle and distance]

    Mesure radiale avec angle et distance [Radial dimensioning with angle and distance]

  • Demi-mesure du point à la ligne [Half value offset dimension from line]

    1. Sélectionner la ligne de référence. [Select reference line...].. : Cliquez sur la ligne de référence (axe de rotation).

    2. Sélectionner un point de mesure. [Select dimension point...].. : Cliquez sur le point dont la distance par rapport à la ligne de référence doit être cotée.

    3. Choisir la position de la cote ou la cote de base [Select dimension position or base dimension...]... : Cliquez dans l'espace libre sur un point qui reflète approximativement le décalage souhaité par rapport au point.

      S'il s'agit de plusieurs cotes qui doivent être alignées avec un décalage toujours identique, il faut d'abord cliquer sur une cote de base et ensuite seulement sur un point dans l'espace libre. Dans ce cas, le décalage se réfère à la dimension de base et non au point.

      -> La fenêtre d'accueil Editer l'élément [Edit element] s'ouvre.

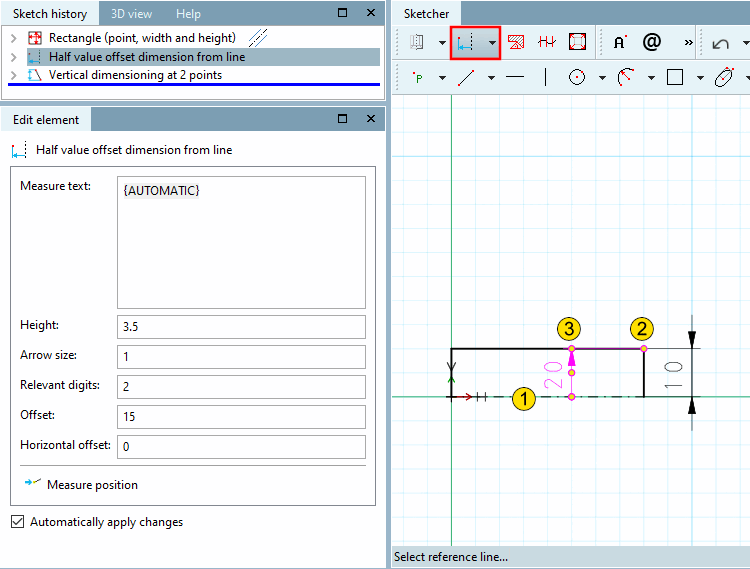

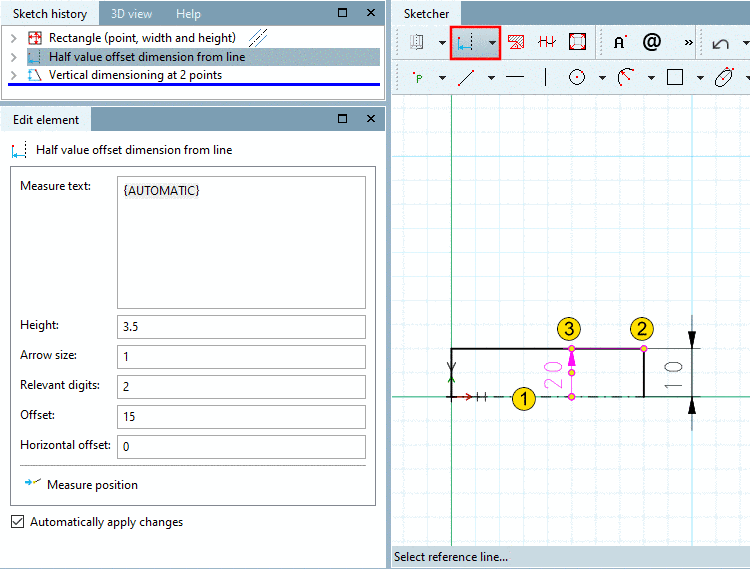

    Pour plus de clarté, le dessin montre une fois la mesure entre l'axe de rotation et la ligne à coter (à droite [mesure verticale standard]) et une fois la demi-mesure (à gauche [double valeur]).

    Pour plus de clarté, le dessin montre une fois la mesure entre l'axe de rotation et la ligne à coter (à droite [mesure verticale standard]) et une fois la demi-mesure (à gauche [double valeur]).

    [Remarque]Remarque

    Les points symétriques de rotation sont mesurés à l'aide de la fonction Demi-mesure de point à ligne [Half value offset dimension from line]. La ligne de mesure représentée ne décrit que la moitié de la distance de mesure (d'où le terme "demi-mesure"), alors que la valeur de la mesure décrit la totalité de la distance de mesure !

  • Dimensionnement angulaire sur 2 lignes [Angle dimensioning at 2 lines]

    1. Choisir la première ligne [Select first line...]...

    2. Choisir la deuxième ligne... [Choose second line...] (dans le sens inverse des aiguilles d'une montre)

    3. Choisir la distance et la position de la cote. [Select distance and orientation of dimension...].. : L'angle est tendu en fonction du quadrant choisi.

    4. Le cas échéant, adaptez les paramètres dans la fenêtre du docking Editer l'élément [Edit element].

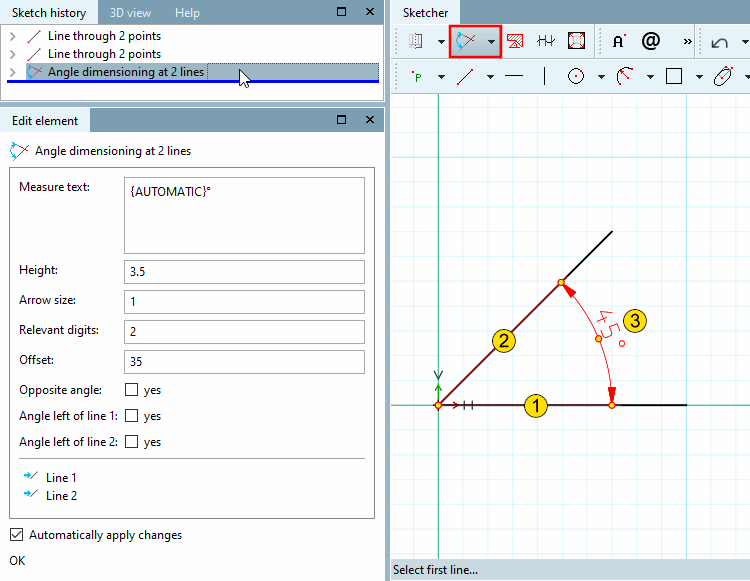

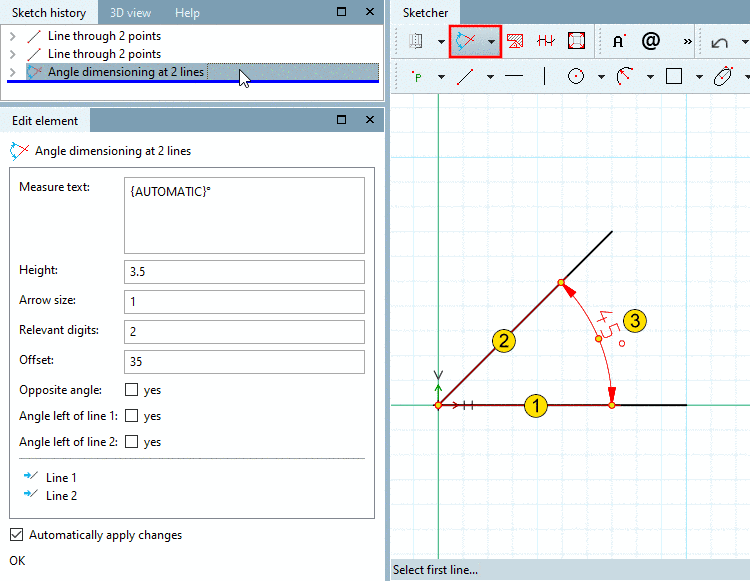

    Cotation angulaire sur 2 lignes [Angle dimensioning at 2 lines]

    Cotation angulaire sur 2 lignes [Angle dimensioning at 2 lines]

  • Mesure de distance d’un point à une ligne [Distance dimensioning from point to line]

    1. Sélectionner une ligne de référence. [Select reference line...].. : Cliquez sur la ligne de référence.

    2. Sélectionner un point de mesure. [Select dimension point...].. : Cliquez sur le point dont la distance par rapport à la ligne de référence doit être cotée.

    3. Choisir la position de la cote ou la cote de base [Select dimension position or base dimension...]... : Cliquez dans l'espace libre sur un point qui reflète approximativement le décalage souhaité par rapport au point.

      S'il s'agit de plusieurs cotes qui doivent être alignées avec un décalage toujours identique, il faut d'abord cliquer sur une cote de base et ensuite seulement sur un point dans l'espace libre. Dans ce cas, le décalage se réfère à la dimension de base et non au point.

      -> La fenêtre d'accueil Editer l'élément [Edit element] s'ouvre.

    4. Adaptez la cote si nécessaire à l'aide des champs de saisie.

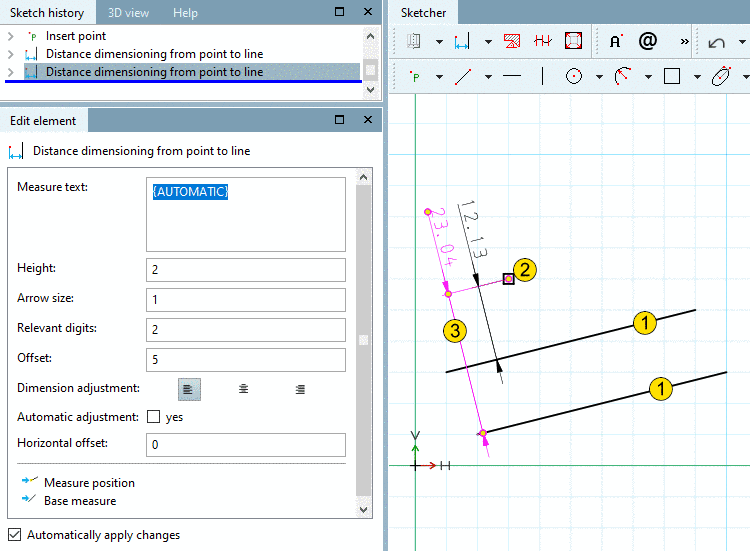

    Mesure de distance d'un point à une ligne [Distance dimensioning from point to line]

    Mesure de distance d'un point à une ligne [Distance dimensioning from point to line]

  • élément de balisage sur 2 Aiguillage [Markup element by two points]

    Ces éléments de balisage sont des notations partielles et peuvent être utilisés de diverses manières.

    Exemple

    Exemple

    Suivez les instructions de la ligne d'état :

    1. Sélectionner le point final de la flèche [Select arrow end point]:

    2. Définir la position du texte [Define text position]:

    3. Le cas échéant, adaptez les paramètres dans la fenêtre d'accueil Éditer l'élément [Edit element].

      La position du texte [Text position] se réfère au coin inférieur gauche du texte.

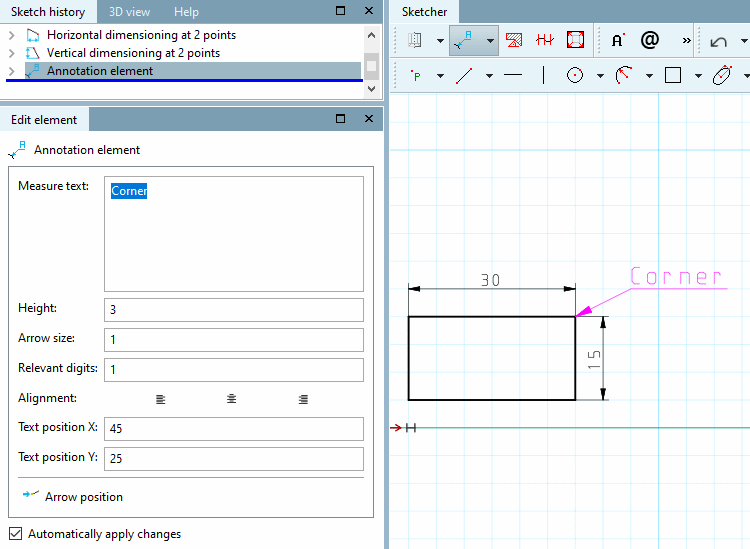

    Élément de distinction supérieur à 2 points [Markup element by two points]

    Élément de distinction supérieur à 2 points [Markup element by two points]

  • Dimensions de l’échelle [Scale dimensions]

    A l'ouverture de la boîte de dialogue, toutes les cotes sont marquées en couleur. En cliquant sur Désélectionner les cotes angulaires [Deselect angle dimensions], celles-ci ne sont pas incluses dans la modification. En cliquant sur Sélectionner tout [choose all], vous pouvez à nouveau inclure les cotes angulaires.

    Attributs à modifier:

    • Hauteur du texte [Text height]

    • Espacement du texte [Text distance] (offset)

    • Texte des dimensions [Dimension text]

    • Nombre de chiffres après la virgule [Number of decimals]

    Cochez l'attribut souhaité.

    Déterminez le type de modification [Type of change]:

    • Mise à l'échelle [Scale]

    • Définir sur une valeur fixe [Set to a fixed value]

    • Ajouter le décalage [Add offset]: Saisissez la valeur [Value] souhaitée dans le champ de saisie.

    Démarrez la modification en cliquant sur Appliquer [Apply].

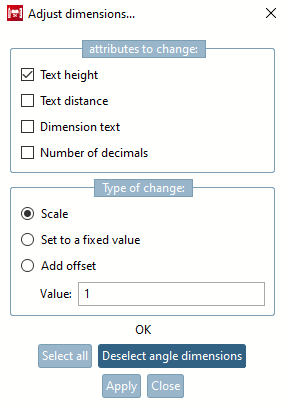

    Adapter les cotes. [Adjust dimensions...]..

    Adapter les cotes. [Adjust dimensions...]..

Dans PARTdataManager, les deux outils suivants sont disponibles dans la barre d'outils Cotation, dans PARTdesigner dans la barre d'outils Standard.

  • dimensionnement supprimer [Delete dimensioning]

    Cliquez sur l'outil, puis sur la cote souhaitée.

  • Enregistrer dessin sous forme 2db... [Save drawing as 2db...]

    Une cote peut être enregistrée en tant que dessin 2D (modèle de fichier *.2db).

Lorsque vous placez le curseur sur une cote, celle-ci apparaît en rouge.

Le menu contextuel: En cliquant avec le bouton secondaire de la souris, le menu contextuel s'affiche.

Dans le PARTdataManager, vous pouvez effectuer les modifications suivantes :

  • Modifier les paramètres [Change parameters...].. : La boîte de dialogue Modifier les paramètres [Change parameter] s'affiche.

  • Supprimer l'étape [Delete step]: La cote sélectionnée est supprimée.

  • Supprimer l'étape, y compris les dépendants [Delete step include dependent elements]: La cote sélectionnée est supprimée, y compris les dépendants.

Dans PARTdesigner, les éléments suivants sont également affichés :

  • Marquer les éléments dépendants [Mark dependent elements]: Les éléments dépendants liés à la construction apparaissent en rose.

  • Attributs [Attributes] -> Axe de rotation [Rotation axis]
