3.3.1.2.  Mappage d'attributs dans AutoCAD

3.3.1.2.1. Bloc [AttributeMapping(is2d)]
3.3.1.2.2. Bloc [BomNormalAttributes] - Définir les attributs de la nomenclature
3.3.1.2.2.1. Adapter les attributs de la nomenclature

Les variables ENTERPRISE 3Dfindit et tous les champs de la base de données de liens (dans la mesure où un couplage existe) peuvent être transmis à AutoCAD au moyen d'un mappage d'attributs.

Ceux-ci sont alors disponibles, entre autres, sur la page de dialogue Gestionnaire d'attributs de blocet dans la nomenclature.

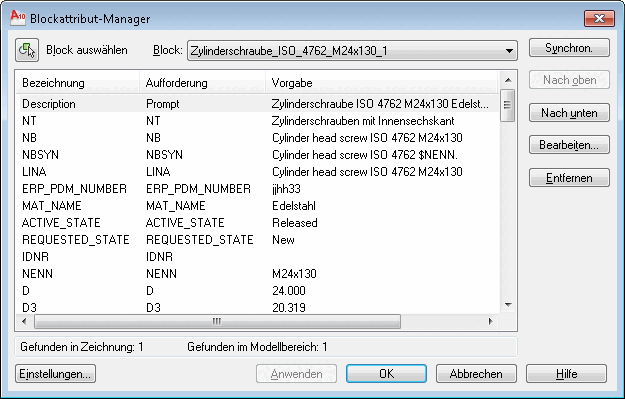

ENTERPRISE 3Dfindit Attributs standard

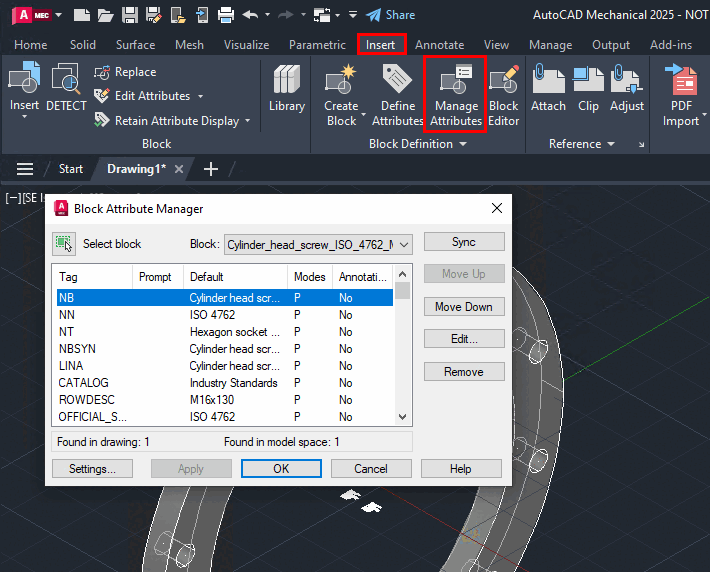

ENTERPRISE 3Dfindit Attributs standard

Le mappage des attributs est contrôlé par les blocs suivants :

  • AttributeMapping(is3d) - Initialisation des blocs et définition du langage ENTERPRISE 3Dfindit Attributs standard - voir AttributeMapping(is2d)

  • AttributeMapping(is2d) - Initialisation des blocs et définition du langage ENTERPRISE 3Dfindit Attributs par défaut

  • BomNormalAttributes - Définition des valeurs de certains attributs

Les différents blocs sont décrits ci-dessous :

[Remarque]Remarque

Les droits d'administrateur sont nécessaires pour éditer les paramètres !
