5.14.1.2. Exportation de lots PS3 dans PARTproject

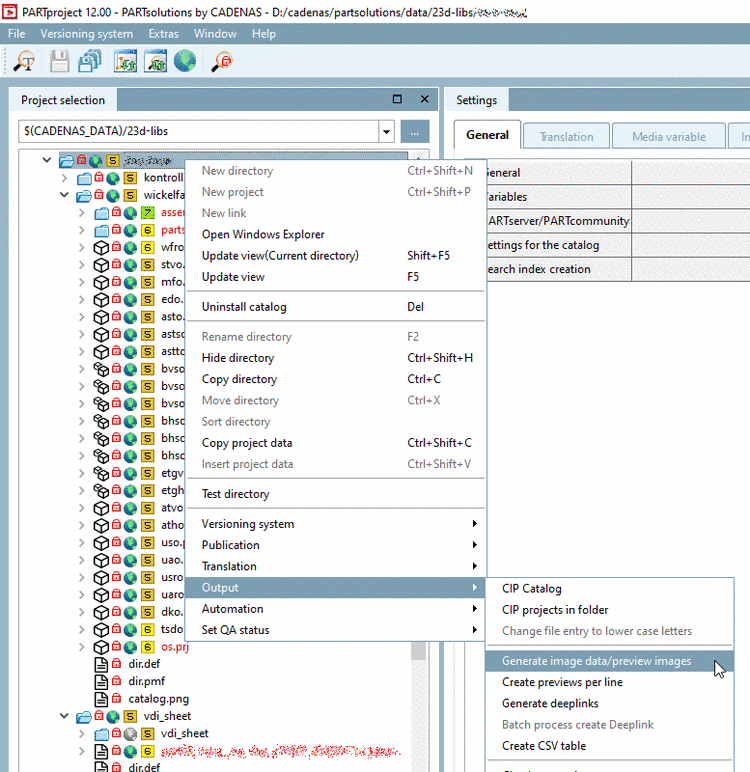

  1. Démarrer l'exportation par lot via la fonction Générer des données d'image/images d'aperçu [Generate image data/preview images].

    -> La fenêtre Export files s'ouvre.

  2. Sur les pages à onglets Options par défaut [Default options] et View / Export, définissez les options marquées en rouge.

    [Remarque]Remarque

    Pour que la liste des numéros d'ordre [Order Numbers List] fonctionne, l'index de recherche en texte intégral doit être mis à jour.

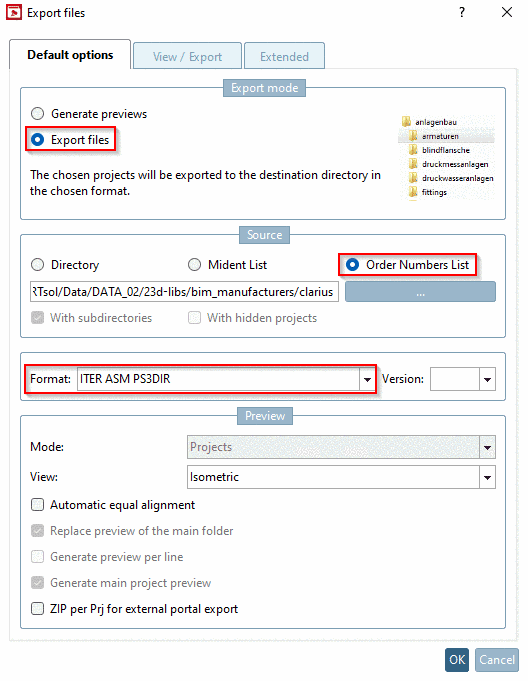

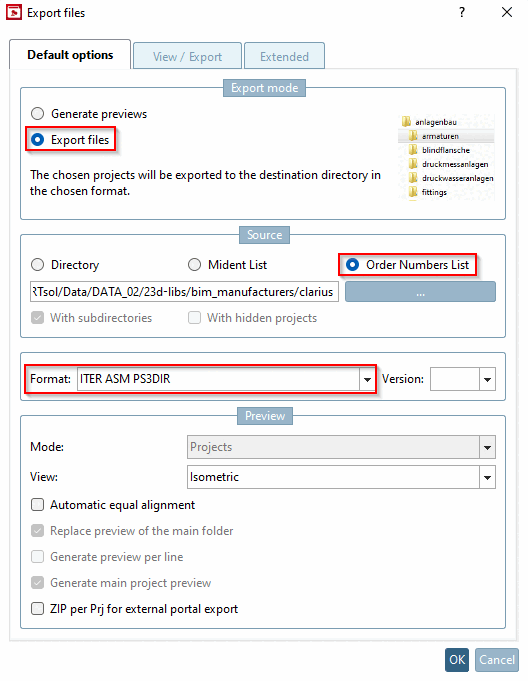

    Options par défaut [Default options]

    Options par défaut [Default options]

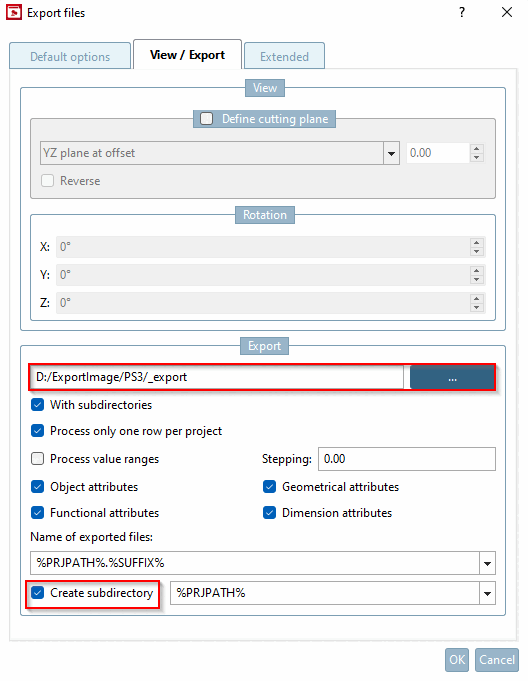

    View / Export

    View / Export

    En confirmant les paramètres, la boîte de dialogue Exportation au format ITER ASM PS3DIR s'ouvre.

  3. Dans la fenêtre suivante, les spécificités pour l'exportation PS3 peuvent être configurées.

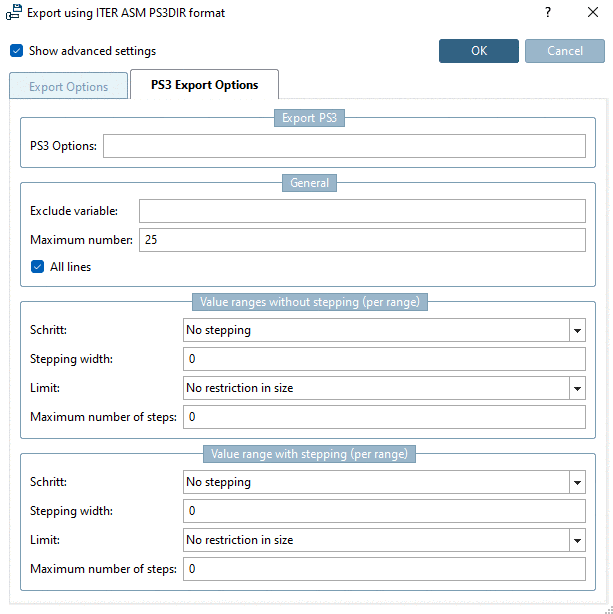

    Exportation au format ITER ASM PS3DIR

    Exportation au format ITER ASM PS3DIR

Une fois que tout est configuré pour l'exportation vers la PS3, les fichiers sont exportés vers le dossier configuré sur le système.

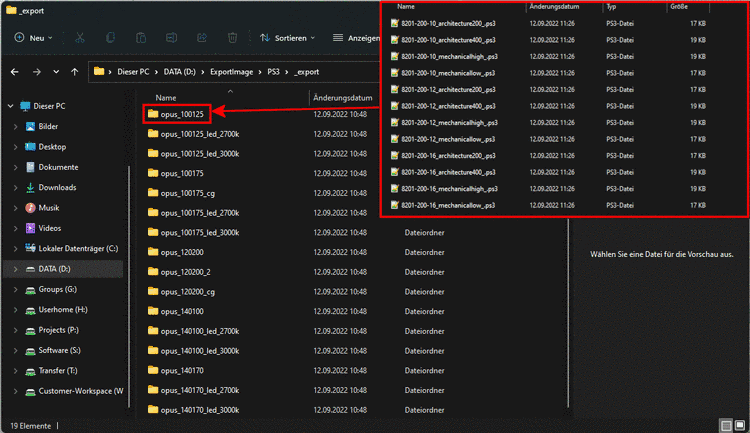

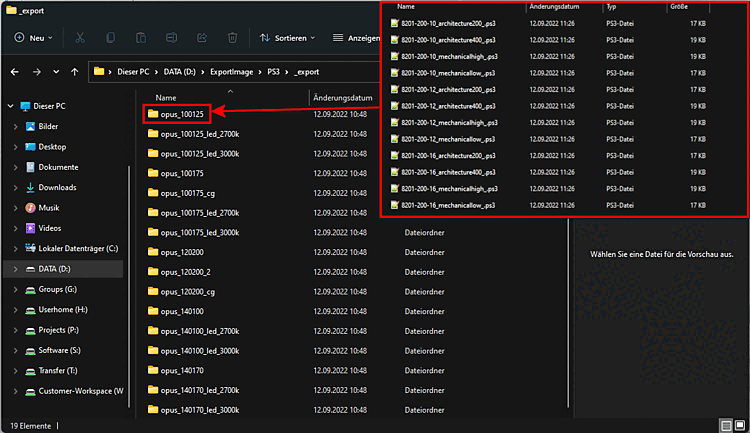

La figure suivante montre un exemple de ce à quoi cela pourrait ressembler :
