7.11.3. [Template] avec informations de base

[Remarque]Remarque

L'élément "Template" contient des informations de base et est obligatoire.

Il possède les attributs suivants :

  • nom

    Le nom est l'identifiant unique de cette vue de dessin. C'est-à-dire qu'il ne doit pas y avoir d'autre homonyme.

  • unitbase

    Indique l'unité de base dans laquelle la vue du dessin est définie.

  • hide (définissez l'attribut vous-même si nécessaire)

    Avec "hide=1", vous pouvez empêcher l'affichage du modèle sous PARTdataManager -> Dérivation 2D [2D derivation] -> Vues combinées [Combination views].

    [Remarque]Remarque

    Cette option est éventuellement intéressante si vous créez des fichiers dw explicitement pour d'autres applications (p. ex. PARTtemplateDesigner ) ou pour des buts d'application (p. ex. pour la fonction de feuille de données PDF [PDF datasheet] ).

exemple:

[Template]
name=datasheet
unitbase=mm
hide=0/1

Vue en coupe

Vous pouvez également appliquer des coupes aux vues 2D.

Déclarez pour cela dans le bloc Template le plan de coupe, la direction de la coupe (1/-1) et éventuellement un décalage.

exemple :

[Template]
cutPlaneType=YZ
cutPlaneDirection=1
cutPlaneDistance=0.0

Indiquez sous "order" les vues à afficher souhaitées :

[ELEMENT_grid1]
type=grid
padding_x=10
padding_y=10
padding_unit=percent
columns=2
rows=1
order=back,left

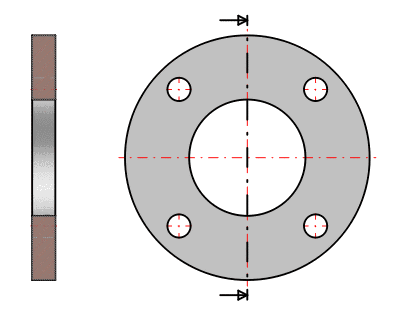

Exemple : à gauche, la vue de dessus du plan de coupe, à droite, une vue latérale du plan de coupe. Dans la vue latérale, une ligne en pointillés apparaît pour indiquer le plan de coupe, des flèches indiquent la direction du regard.

Exemple : à gauche, la vue de dessus du plan de coupe, à droite, une vue latérale du plan de coupe. Dans la vue latérale, une ligne en pointillés apparaît pour indiquer le plan de coupe, des flèches indiquent la direction du regard.

[Remarque]Remarque

La définition dw a la priorité sur la définition manuelle.

Il n'est possible d'activer la coupe que pour l'ensemble du dessin, elle s'applique à toutes les vues.
