Vous pouvez étendre les vues de dérivation 2D déjà présentes dans l'installation standard avec vos propres vues (en option avec différents formats de papier). En mode édition [Edit mode], vous pouvez facilement effectuer des adaptations.

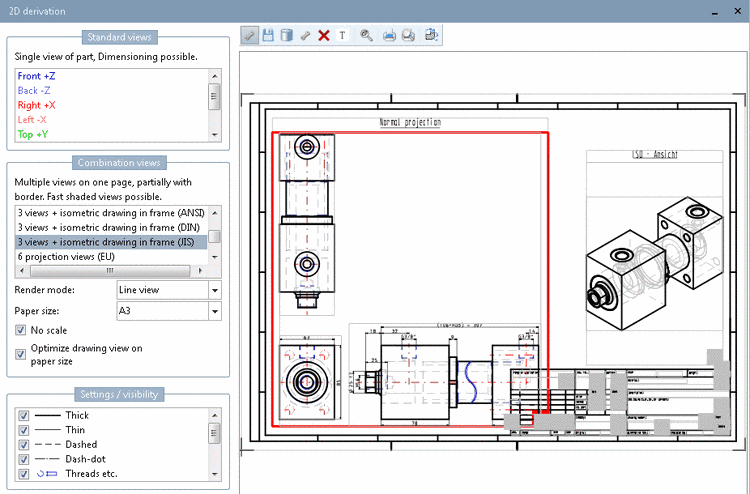

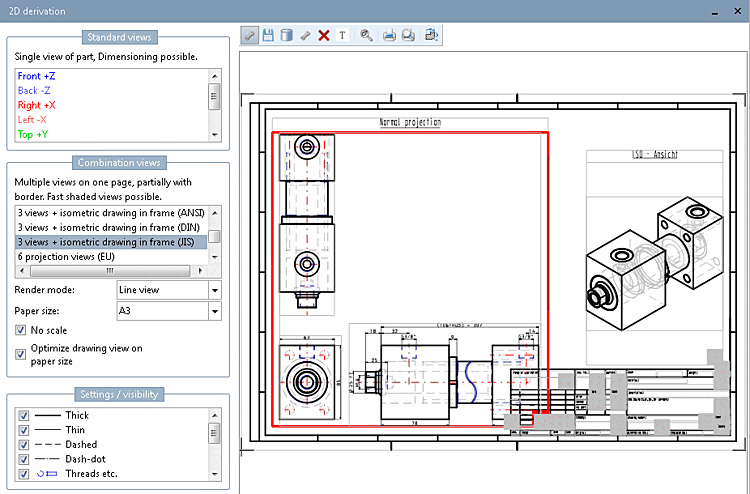

Exemple : 3 vues + isométrie dans le cadre (JIS) [3 views + isometric drawing in frame (JIS)]

Dans la boîte de dialogue Dérivation 2D [2D derivation], vous pouvez sélectionner les vues suivantes :

Vous trouverez ci-dessous une description de la manière dont vous pouvez créer vos propres modèles de dérivation 2D (vues).

Si vous souhaitez créer un tout nouveau modèle personnalisé pour une vue combinée, la création doit se faire au niveau du fichier (toutes les possibilités ne sont pas disponibles en mode édition [Edit mode] ).

Le plus efficace est d'utiliser un modèle similaire (fichier .dw) comme base et de le copier. Vous pouvez ensuite effectuer les adaptations souhaitées au niveau du fichier ou directement dans la fenêtre d'accueil Dérivation 2D [2D derivation] en mode édition [Edit mode].

La structure de l'aide soutient les deux approches.

exemple:

translateable (traduisible [Translatable] )

Par exemple, si vous êtes en mode édition [Edit mode] et que vous avez ouvert la boîte de dialogue Éditer l'élément [Edit element], vous pouvez rechercher dans l'aide les termes des différents champs de saisie. Ainsi, par exemple, vous pouvez rechercher Traduisible [Translatable].

Par exemple, si vous éditez dans le fichier dw, vous pouvez rechercher les différents noms de clés.

[ELEMENT_isotitle]
type=text
parent=frame
text=ISO - Ansicht
position_x=287.71
position_y=240.00
position_w=113.83
position_h=10.00
text_size=6
width_factor=0.5
sizeable=false
translateable=true
rotation=horizontal
text_align=center

Les deux sections suivantes "Principes de base" et "Modifier les vues combinées en mode édition" vous donnent un aperçu. Dans les sections suivantes, vous trouverez les détails des différents éléments.
