7.11.1. Principes de base

  • Lieux de stockage

    • Rendre les templates disponibles pour tous les catalogues

      Lieu : $CADENAS_SETUP/layouts/2dderivation

      [Remarque]Remarque

      Si un répertoire sitesetup est actif à côté du répertoire setup, les modifications effectuées en mode édition [Edit mode] y seront enregistrées dans un fichier du même nom.

    • Rendre les templates disponibles pour les pièces dans un répertoire de catalogue spécifique

      Emplacement : n'importe quel répertoire

      Si le fichier dw se trouve dans un répertoire de projet spécifique, il ne sera affiché que si le projet correspondant est chargé.

  • Extension de fichier

    L’extension de fichier de Templates est dw.

  • Fichiers par défaut

    Fichiers ou vues par défaut déjà existants :

    • 3_view_frame_JIS.dw

    • 3_views_eu.dw

    • 3_views_us.dw

    • 6_view_frame_JIS.dw

    • 6_views_eu.dw

    • 6_views_us.dw

    • frame_ANSI.dw

    • frame_ANSI_bom.dw

    • frame_DIN.dw

    • frame_DIN_bom.dw

  • Éléments

    Pour créer vos propres vues de dérivation 2D, les éléments suivants sont disponibles :

    • Éléments de base :

    • Éléments spécifiques :

      • Grille [Grid]: une structure de grille pour placer plusieurs éléments.

      • Boîte [Box]: un élément de substitution pour déterminer la position et l'étendue

      • Dérivation: Une seule vue de dérivation 2D

      • le texte: Texte positionnable et cotable avec traductions enregistrées

      • Table: Tableau de nomenclature positionnable et cotable

    • cadre :

      Si plusieurs éléments individuels doivent être combinés, l'élément Frame est utilisé. Celui-ci est alors l'élément parent (Parent) pour tous les éléments placés sur lui.

    • Formats de papier :

      L'élément Formats indique si des formats de papier [Paper formats] sont disponibles pour une vue donnée et, le cas échéant, lesquels.

Petit exemple:

  1. Sous $CADENAS_SETUP/layouts/2dderivation Copiez votre propre fichier DW et modifiez-le.

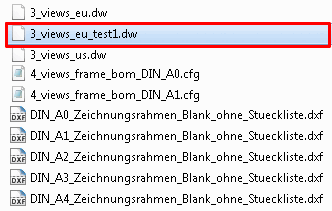

    Exemple d'extrait avec fichiers dw, cfg et dxf

    Exemple d'extrait avec fichiers dw, cfg et dxf

  2. Attribuez un nom unique sous "name".

    [Template]
name=drawing_3_views_eu_test1
unitbase=mm
translation=dwtext.def

[Description]
default=Test 1
german=Test 1

[ELEMENT_grid1]
type=grid
padding_x=10
padding_y=10
padding_unit=percent
columns=2
rows=2
order=none,top,front,left

  3. Définissez le nom d'affichage sous "Description".

  4. Modifiez par exemple la structure de classement sous "order".

  5. Redémarrez PARTdataManager.

  6. Sélectionnez une pièce et cliquez sur le bouton Dérivation 2D [2D derivation] de la barre d'outils.

    -> La vue personnelle est maintenant ajoutée à la liste.

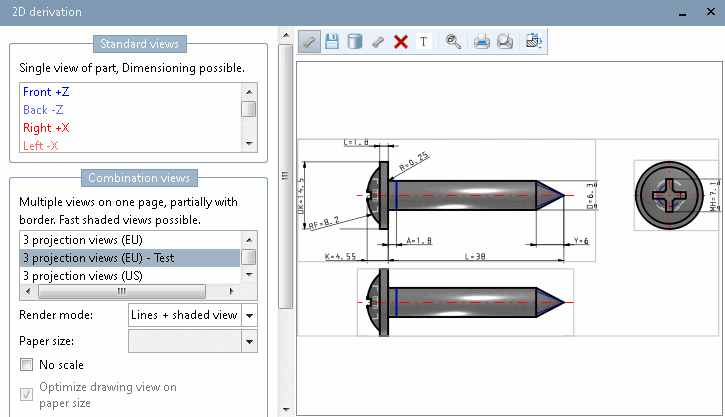

    Vue propre "Test 1

    Vue propre "Test 1

[Remarque]Remarque

Concept en cas d'utilisation de cadres et de différents formats de papier:

Un cadre par défaut peut être défini via [ELEMENT_frame] dans le fichier modèle *.dw.

Si des vues doivent être créées pour différents formats de papier, un fichier de configuration distinct est défini pour chaque format au moyen de [Formats].

Le fichier de configuration renvoie à son tour sous [ELEMENT_frame] à chaque fois à un fichier dxf spécifique (format papier).

[Remarque]Remarque

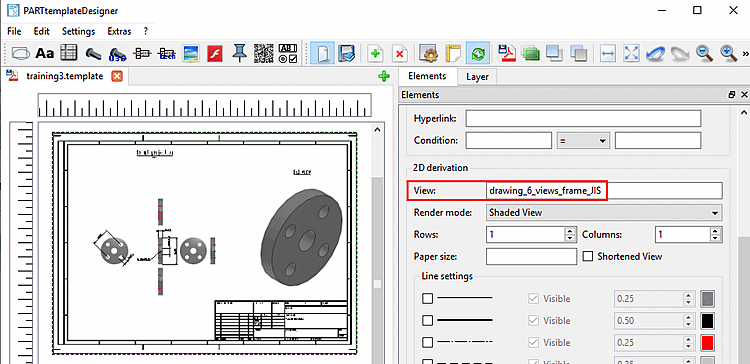

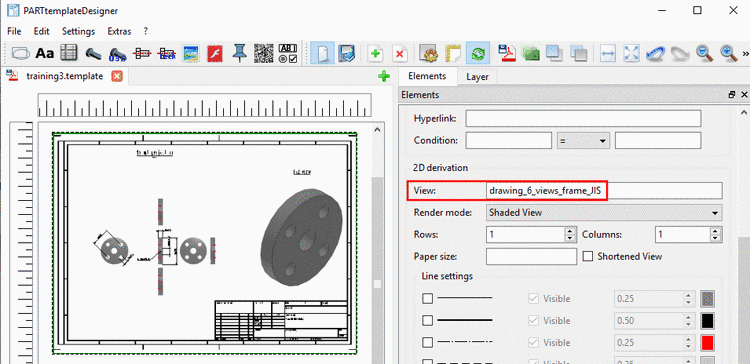

Les dérivations 2D (fichiers dw) peuvent être utilisées directement dans PARTtemplateDesigner pour la fonction de fiche de données 3D-PDF, qui est disponible sur les plateformes PARTcommunity, PARTserver, PARTsolutions et Offline CDs. Voir Chapitre 10, PARTtemplateDesigner - Créer des fiches techniques .

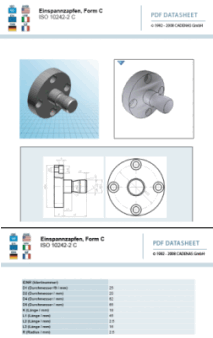

Exemple de fiche de données

Exemple de fiche de données

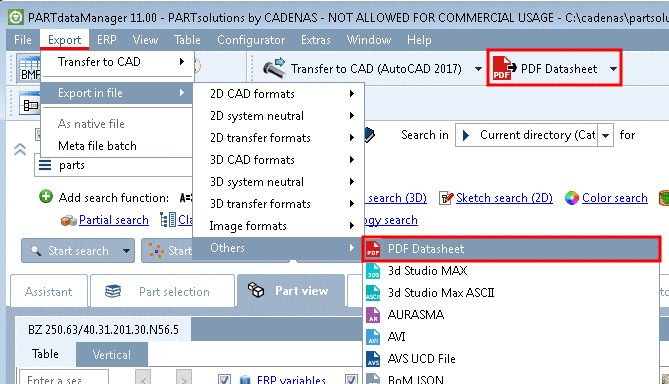

Exportation PDF Datasheet dans PARTdataManager

Exportation PDF Datasheet dans PARTdataManager

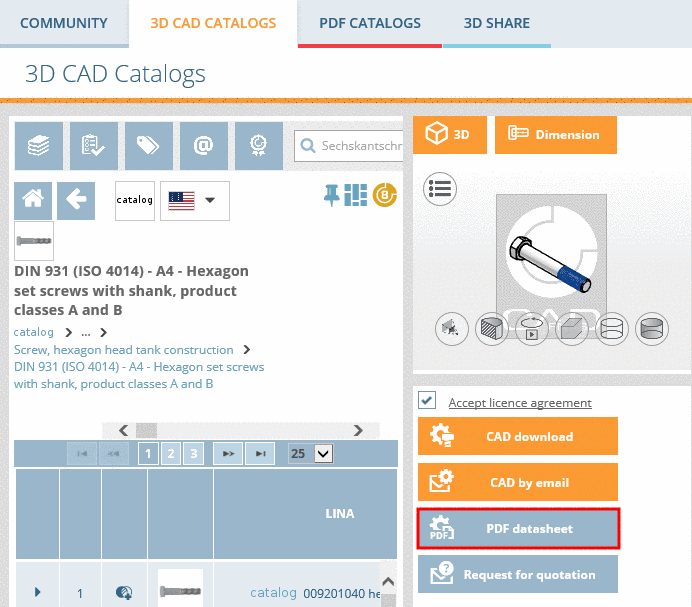

Exportation de la fiche de données PDF dans PARTcommunity

Exportation de la fiche de données PDF dans PARTcommunity
