7.11.1. Fondamenti

  • Luoghi di stoccaggio

    • Rendere disponibili i modelli per tutti i cataloghi

      Località: $CADENAS_SETUP/layouts/2dderivation

      [Nota]Nota

      Se oltre alla directory di setup è attiva una directory sitesetup, le modifiche apportate in modalità di modifica [Edit mode] vengono salvate in un file con lo stesso nome.

    • Rendere disponibili i modelli per i pezzi di una specifica directory di catalogo

      Posizione di memorizzazione: qualsiasi directory

      Se il file dw si trova in una specifica directory di progetto, viene visualizzato solo se viene caricato il progetto corrispondente.

  • Estensione del file

    L'estensione del file di Templates è dw.

  • File predefiniti

    File o viste predefinite esistenti:

    • 3_view_frame_JIS.dw

    • 3_views_eu.dw

    • 3_views_us.dw

    • 6_view_frame_JIS.dw

    • 6_views_eu.dw

    • 6_views_us.dw

    • frame_ANSI.dw

    • frame_ANSI_bom.dw

    • frame_DIN.dw

    • frame_DIN_bom.dw

  • Elementi

    Per creare viste di derivazione 2D personalizzate sono disponibili i seguenti elementi:

    • Elementi di base:

      • Modello: Definizione di un identificatore unico

      • Descrizione: Definizione del nome visualizzato

    • Elementi speciali:

      • Griglia [Grid]: una struttura a griglia per posizionare più elementi.

      • Box: elemento segnaposto per determinare posizione e dimensioni

      • Derivazione: una singola vista di derivazione 2D

      • Testo: Testo posizionabile e dimensionabile con traduzioni memorizzate

      • Tabella: Tabella elenco parti posizionabili e dimensionabili

    • Telaio:

      Se si vogliono combinare più elementi singoli, si utilizza l'elemento Frame. Questo è quindi l'elemento genitore per tutti gli elementi posizionati su di esso.

    • Formati della carta:

      L'elemento Formati indica se e quali formati di carta [Paper formats] sono disponibili per una particolare vista.

Un piccolo esempio:

  1. Sotto $CADENAS_SETUP/layouts/2dderivation Copia il tuo file DW e modificalo.

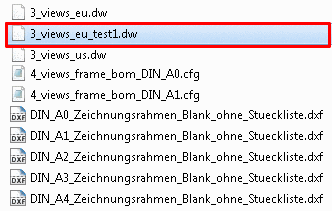

    Estratto esemplare con file dw, cfg e dxf

    Figura 7.888. Estratto esemplare con file dw, cfg e dxf

  2. Assegnare un nome univoco alla voce "nome".

    [Template]
name=drawing_3_views_eu_test1
unitbase=mm
translation=dwtext.def

[Description]
default=Test 1
german=Test 1

[ELEMENT_grid1]
type=grid
padding_x=10
padding_y=10
padding_unit=percent
columns=2
rows=2
order=none,top,front,left

  3. Alla voce "Descrizione" è possibile specificare il nome del display.

  4. Modificare la struttura dell'ordine in "ordine", ad esempio.

  5. Riavviare PARTdataManager.

  6. Selezionare una parte e fare clic sul pulsante Derivazione 2D [2D derivation] nella barra degli strumenti.

    -> La propria vista è ora aggiunta all'elenco.

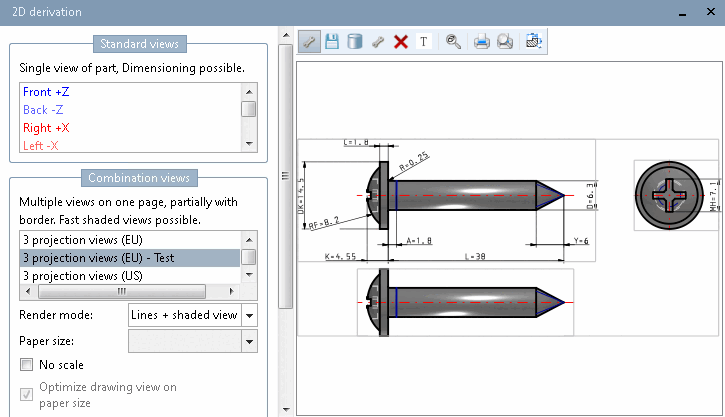

    Vista propria "Test 1

    Figura 7.889. Vista propria "Test 1

[Nota]Nota

Concetto quando si utilizzano cornici e formati di carta diversi:

Una cornice predefinita può essere definita tramite [ELEMENT_frame] nel file modello *.dw.

Se le viste devono essere create per diversi formati di carta, si definisce un file di configurazione separato per ciascun formato utilizzando [Formati].

Il file di configurazione a sua volta fa riferimento a un file dxf specifico (formato carta) sotto [ELEMENT_frame].

[Nota]Nota

Le derivazioni 2D (file dw) possono essere utilizzate in PARTtemplateDesigner direttamente per la funzione foglio dati PDF 3D, disponibile sulle piattaforme PARTcommunity, PARTserver, PARTsolutions e CD Offline [Offline CDs]. Vedere Capitolo 10, PARTtemplateDesigner - Creazione di schede tecniche schede tecniche.

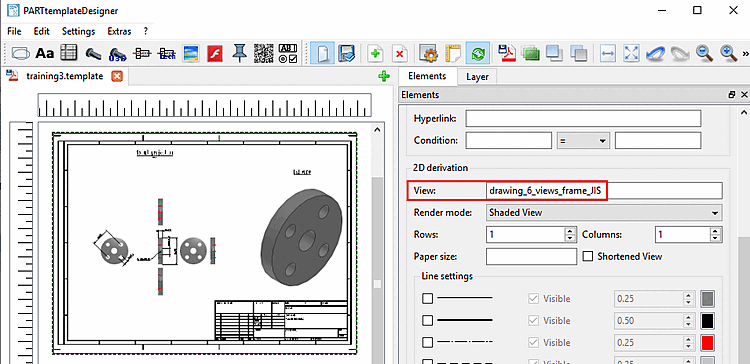

Figura 7.890.

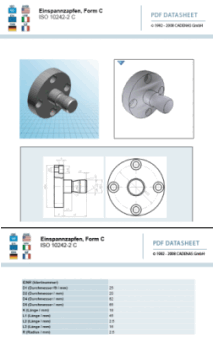

Esempio di scheda tecnica

Figura 7.891. Esempio di scheda tecnica

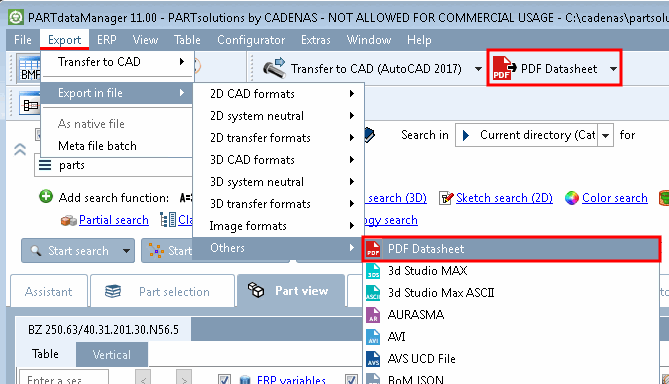

Esportazione di un foglio dati PDF in PARTdataManager

Figura 7.892. Esportazione di un foglio dati PDF in PARTdataManager

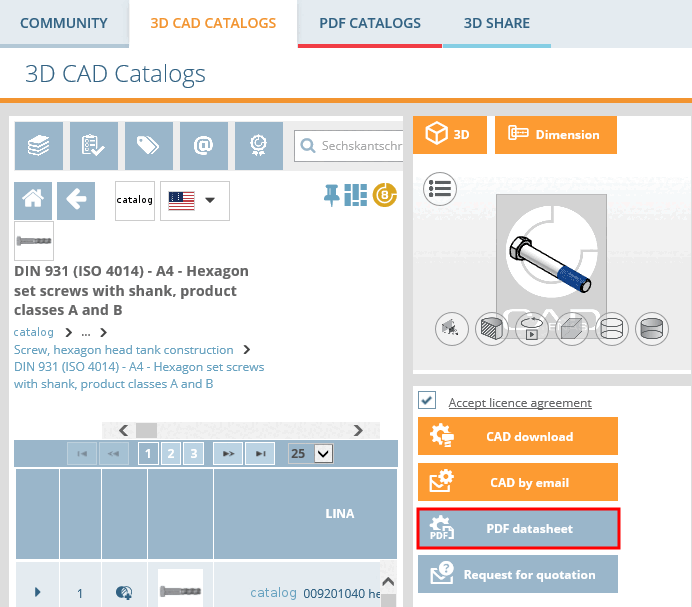

Esportazione di un foglio dati PDF in PARTcommunity

Figura 7.893. Esportazione di un foglio dati PDF in PARTcommunity
