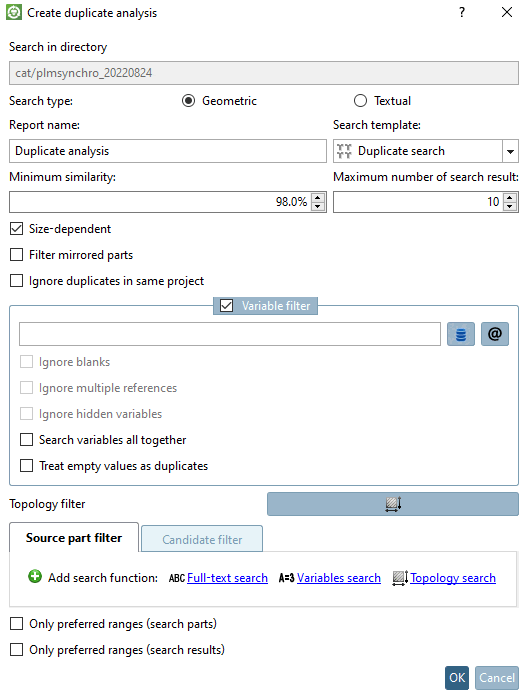

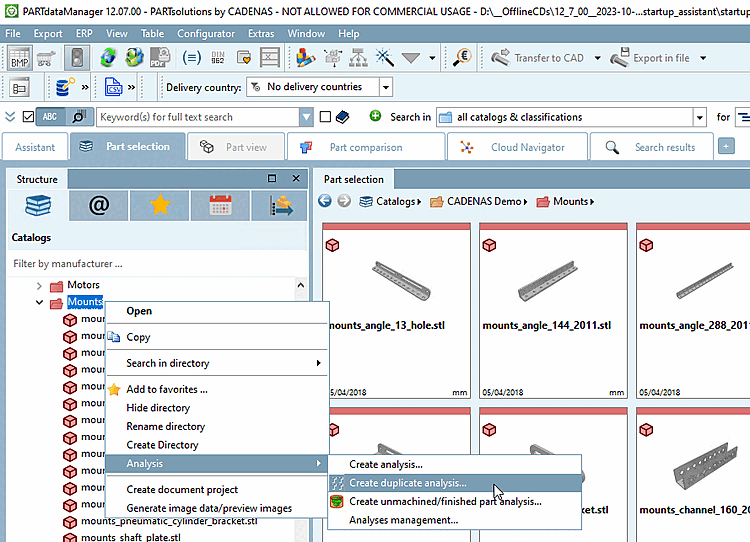

Type de recherche [Search type]: Géométrique [Geometric] | Textuelle [Textual]

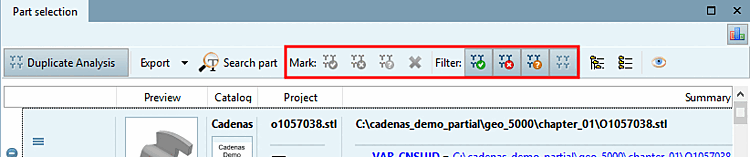

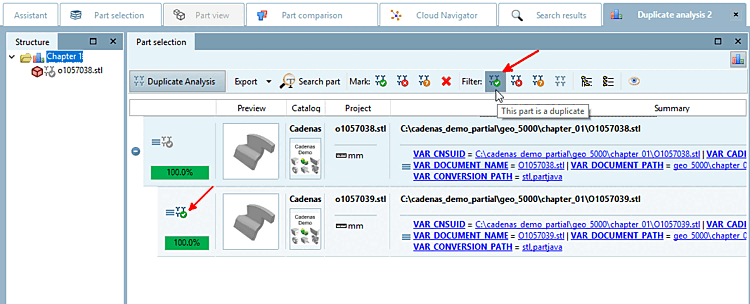

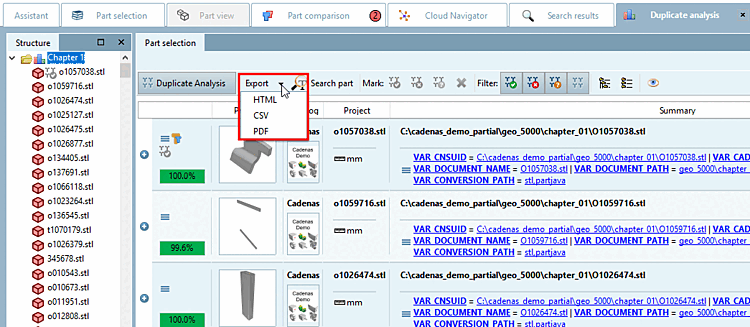

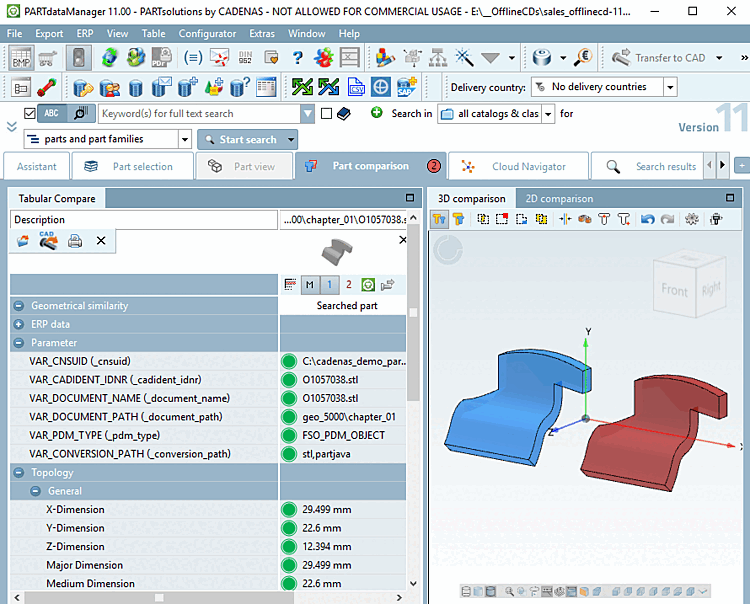

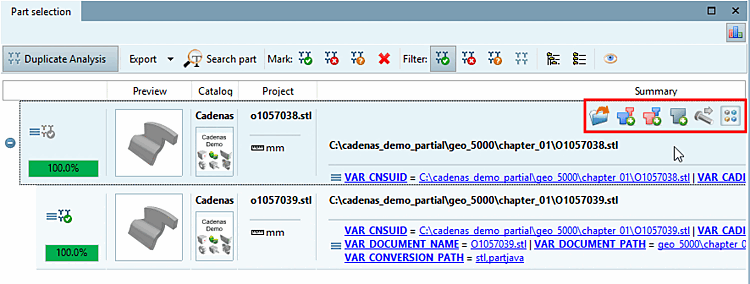

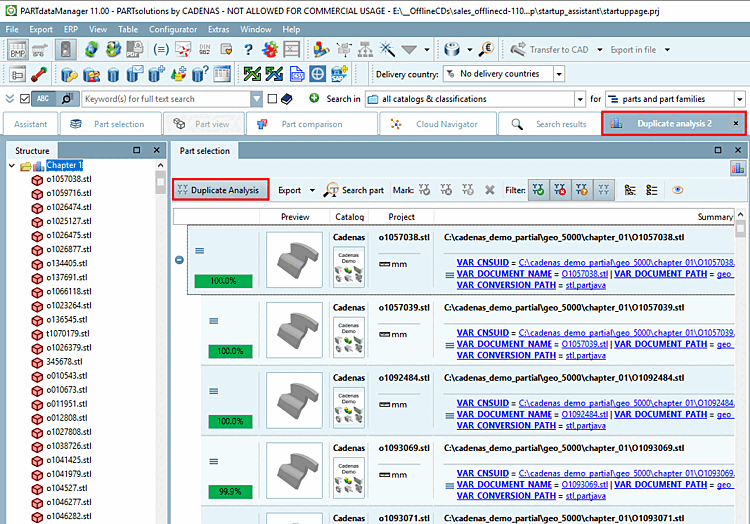

Une analyse des doublons peut être effectuée sur une base géométrique ou textuelle.

Nom du rapport [Report name]: saisissez le nom souhaité dans le champ de saisie.

Modèle de recherche [Search template]: sélectionnez l'option Recherche de doublons [Duplicate search].

Similitude minimale en % [Minimum similarity in %]: Définissez ici la similitude minimale tolérée. La valeur par défaut est 98%.

Nombre maximal de résultats de recherche [Maximum number of search result]: Ceci vous permet de limiter l'affichage des résultats. Cela n'influence pas la recherche en elle-même.

Dépend de la taille [Size-dependent]: Par défaut, cette option devrait être activée.

Filtrer les parties réfléchies [Filter mirrored parts]: Si vous activez cette option, les parties en miroir seront filtrées.

Exemple : pièces réfléchies

Ignorer les doublons dans le même projet [Ignore duplicates in same project]: Il se peut que dans une famille de pièces, il y ait des pièces ayant la même géométrie, mais d'autres propriétés, comme la couleur par exemple.

Filtre de variables [Variable filter]: la zone de dialogue peut être activée en option.

En cas de recherche géométrique, l'option Rechercher toutes les variables ensemble [Search variables all together] peut également être activée. En cas de recherche textuelle, il est également possible d'activer les options Ignorer les espaces [Ignore blanks], Ignorer les références multiples [Ignore multiple references], Ignorer les variables cachées [Ignore hidden variables] et Rechercher toutes les variables ensemble [Search variables all together] (voir ci-dessous).

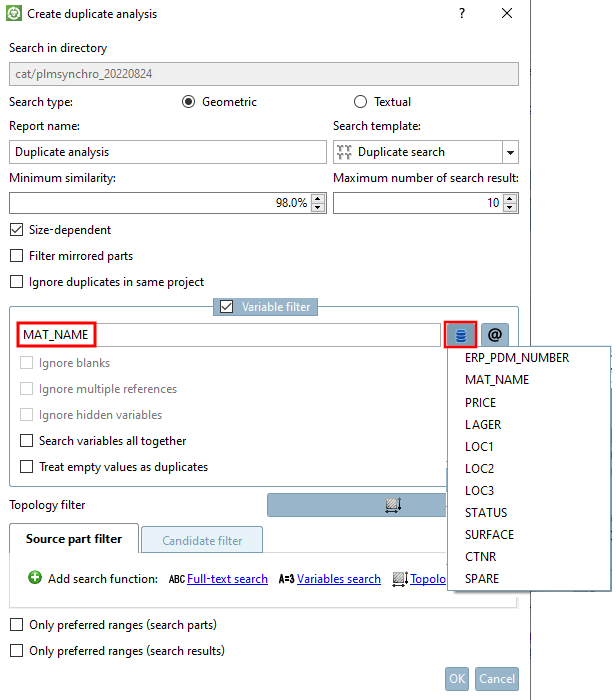

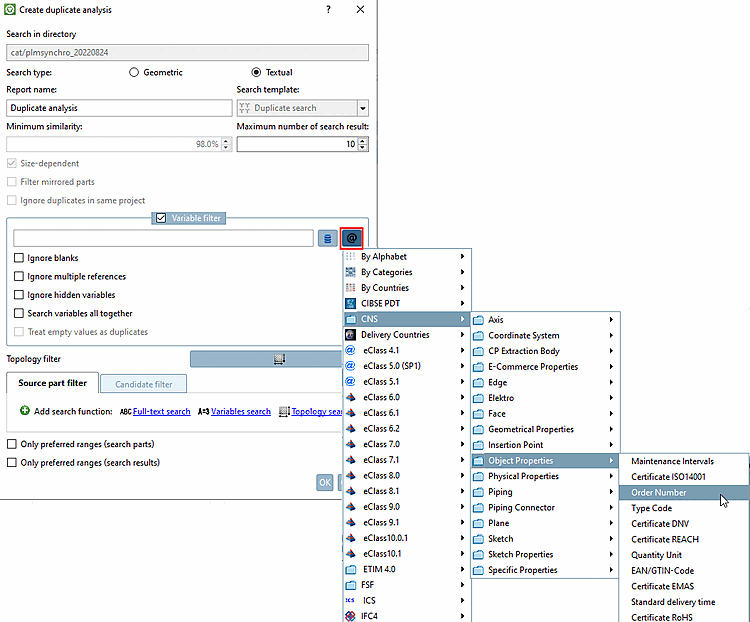

Le filtre de variables est polyvalent : Dans le champ de saisie, il est possible de saisir aussi bien des variables de la base de données des liens que des caractéristiques de classe. Une sélection multiple est également possible. Les entrées sont alors séparées par des virgules.

En cliquant sur ou , le Les options sont affichées et peuvent ainsi être sélectionnées directement.

Options supplémentaires

Remarque Une liste de synonymes peut être sous $CADENAS_USER/reports.cfg . exemple : [Synonyms] 8.8=St37, St 37 Ces synonymes sont vérifiés pour les variables LinkDB et les variables de table.

Filtre de topologie [Topology filter]:

La recherche géométrique, qui est la base de l'analyse des doublons, n'inclut pas certains détails comme les différents motifs de perforation. Ainsi, dans certains cas, elle indique une correspondance de 100%, ce qui n'est pas correct.

Avec les filtres de topologie [Topology filter], vous pouvez par exemple spécifier que le motif de perforation de la pièce recherchée et du résultat de la recherche doit correspondre.

exemple :

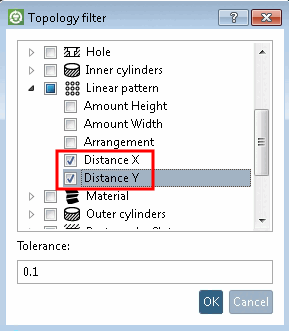

Sélectionnez l' espacement [Distance] X et l' espacement [Distance] Y pour le motif linéaire [Linear Pattern]. Les pièces avec des motifs de perforation différents ne sont plus considérées comme des doublons.

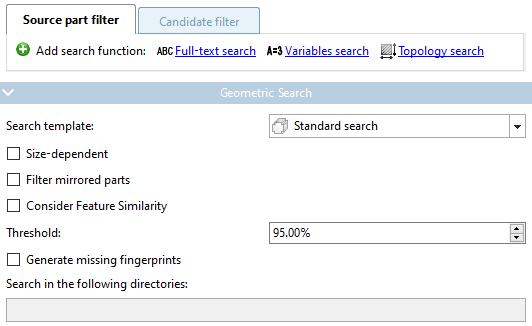

Filtre des parties sources [Source part filter] et filtre des candidats [Candidate filter]:

Il est également possible d'effectuer une analyse des doublons uniquement pour un certain groupe de pièces. Pour ce faire, utilisez le filtre des pièces sources [Source part filter].

En outre, les parties de résultats peuvent également être filtrées. Pour ce faire, utilisez le filtre des candidats [Candidate filter].

Dans les deux cas, les filtres Recherche plein texte [Full-text search], Recherche de variables [Variables search] et Recherche de topologie [Topology search] sont disponibles. Ces fonctions peuvent également être utilisées plusieurs fois en cliquant sur Ajouter une fonction de recherche [Add search function].

Exemple 1: Filtrage des pièces sources à utiliser

Par exemple, il peut être déterminé par la recherche de variables [Variables search] que les pièces sources à utiliser, par exemple, ont MAT_NAME=Steel et les candidats s’en moquent (peut-être qu’aucun numéro ERP n’a encore été donné) décerné).

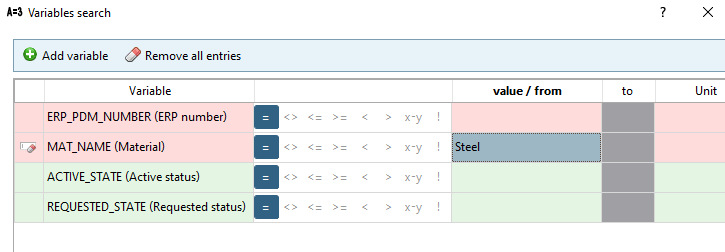

Recherche de variables [Variables search]: MAT_NAME=Steel

On pourrait aussi, par exemple, définir par recherche topologique [Topology search] un certain groupe de pièces pour lesquelles la recherche de doublons doit être exécutée (par exemple, les pièces axisymétriques supérieures à 700 mm).

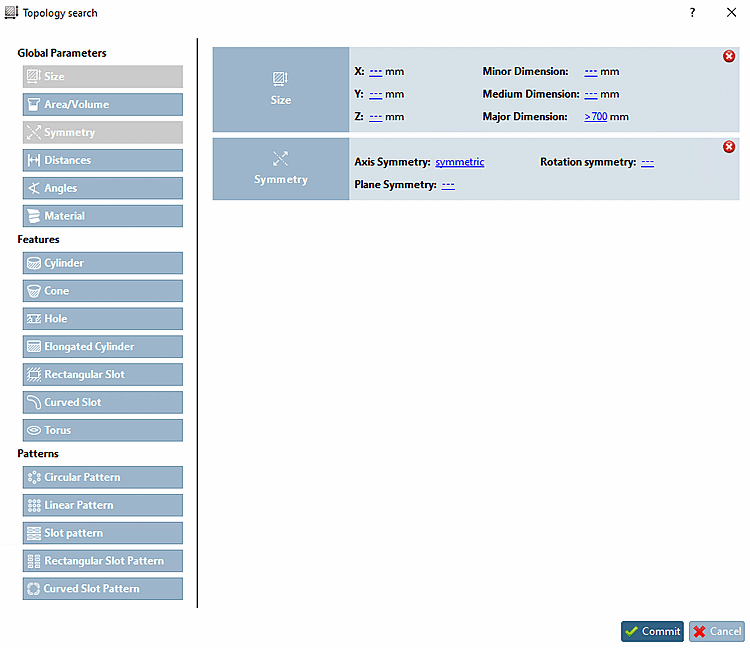

Recherche de topologie [Topology search]: réglage de la taille et de la symétrie

Exemple 2: Filtrage des parties de résultats

Si vous ne voulez par exemple que des pièces avec des trous de perçage dans le résultat, définissez une recherche avec Trou [Hole] -> Quantité [Amount] > 0 sur la page d'onglet Filtre des candidats [Candidate filter].

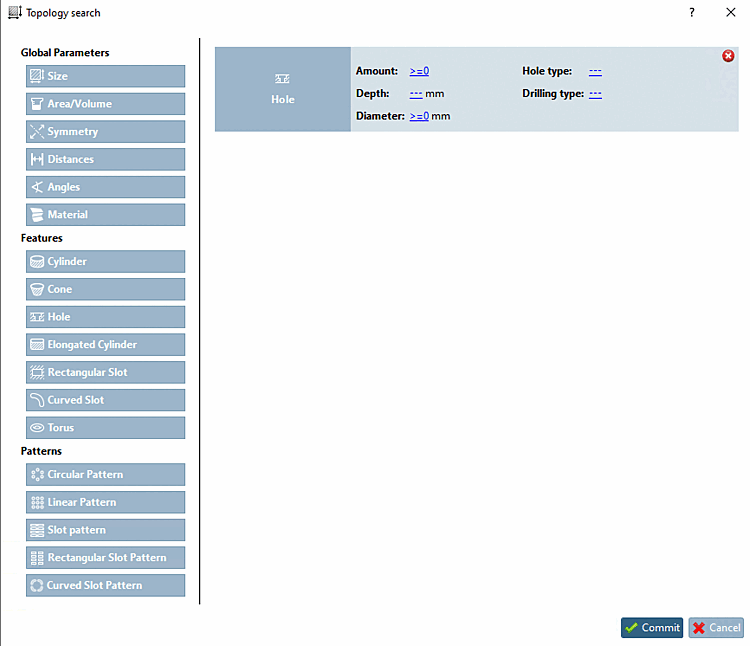

Recherche de topologie [Topology search]: Réglage pour trou

Le fonctionnement correspond par ailleurs aux fonctions de recherche standard :

Uniquement séries préférentielles (parties de recherche) [Only preferred ranges (search parts)] / Uniquement séries préférentielles (résultats de recherche) [Only preferred ranges (search results)]

Vous pouvez également exécuter une analyse basée sur des pièces préférées. Pour ce faire, activez l’icône Boîte de sélection. Cela correspond à l’effet de l’activation de la Bouton Lignes préférées on/off [Preferred rows on/off] dans la barre d’outils de l’ERP. Le rapport n’utilise alors que les pièces préférées.

Remarque L’état du bouton Lignes préférées activées/désactivées [Preferred rows on/off] dans la barre d’outils de l’ERP Aucun effet sur les rapports.

Remarque Pour plus de détails sur les séries préférentielles, voir PARTdataManager: couleurs d'état pour l'index du catalogue , Section 3.1.11.8, «  Bitmaps d'état pour tableau (feux de signalisation)  », Section 3.1.11.11, «  Représenter l'arbre de manière filtrée  » 3Dfindit : Fonctionnalité ERP/PDM -> / rangée préférée [Preferred ranges] désactivée / activée
