3.5.4.2.1. Modèle de famille Revit
3.5.4.2.1.1. Revit : charger des fichiers IES dans RFA (lighting fixtures)
3.5.4.2.1.2. Revit : Fenêtres de toit
3.5.4.2.1.2.1. Point d'ajout
3.5.4.2.1.2.2. Classification avec Revit family template

Afin de pouvoir utiliser les composants (comme les vannes, les robinets) de manière appropriée dans les systèmes de planification comme Revit, il est nécessaire de définir des caractéristiques spécifiques dans la classification Revit.

Pour cela, il faut d'abord définir le modèle Revit Family approprié :

  1. Démarrez PARTproject et naviguez via la structure de répertoire vers le composant qui doit être équipé de la classe appropriée.

  2. Ouvrez la page d'onglet Classification, puis la page d'onglet Revit.

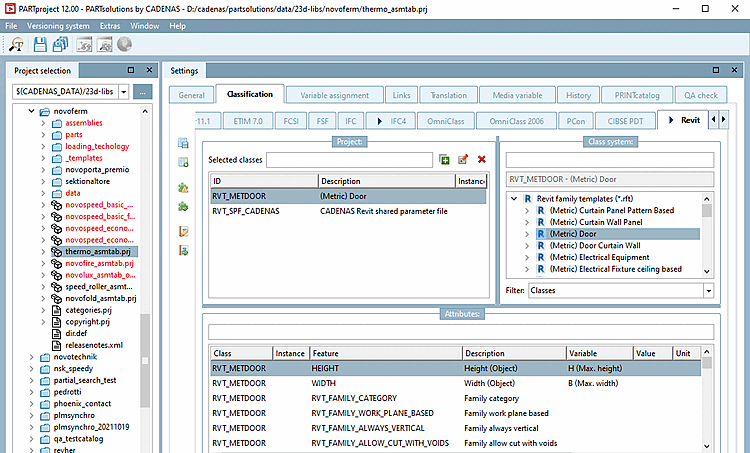

    Exemple : assigner "(Metric) Door".

    Exemple : assigner "(Metric) Door".

  3. Sélectionnez la classe. (Dans l'illustration ci-dessus, (Metric) Door a été sélectionné à titre d'exemple).

    [Remarque]Remarque

    Si aucun choix n'est disponible, le système utilise par défaut la classe (Metric) Generic Model et place l'objet avec l'orientation globale (X/Y/Z), tel qu'il a été créé dans eCATALOGsolutions (pas de rotation / placement).

    Liste de tous les modèles Revit family templates (*.rft) actuellement disponibles :

    • (Métrique) Panneau de rideau basé sur un modèle

    • (Métrique) Panneau mural à rideau

    • (métrique) Porte

    • (métrique) Door Curtain Wall

    • (Métrique) Équipement électrique

    • (Metric) Electrical Fixture ceiling based

    • (Metric) Installation électrique

    • (Métrique) Meubles

    • (Metric) Système de meubles

    • (Metric) Modèle générique

    • (Metric) Modèle générique adaptatif

    • (Metric) Generic Model ceiling based

    • (Metric) Modèle générique basé sur le visage

    • (Metric) Modèle générique basé sur le sol

    • (Metric) Generic Model roof based

    • (Metric) Generic Model wall based

    • (Metric) Fixation d'éclairage

    • (Metric) Fixation de l'éclairage basée sur le plafond

    • (Metric) Fixation d'éclairage murale

    • (Métrique) Équipement mécanique

    • (Metric) Mechanical Equipment ceiling based

    • (Metric) Mechanical Equipment wall based

    • (Metric) Plumbing Fixture

    • (Metric) Plumbing Fixture wall based

    • (métrique) Équipement de spécialité

    • Cadrage structurel (métrique) - Beams et Braces

    • (Metric) Structural Framing - Complex and Trusses

    • (métrique) Fenêtre

    • (Métrique) Mur à rideaux

    [Remarque]Remarque

    Il n'est permis d'attribuer qu'UN seul Family Template par projet eCATALOGsolutions.

Chaque modèle de la classification Revit a ses caractéristiques spécifiques.

La plupart des templates dans Revit ou des classes dans PARTsolutions ont les 5 caractéristiques suivantes dans la classification Revit. Des indications de largeur et de hauteur peuvent par exemple s'y ajouter.

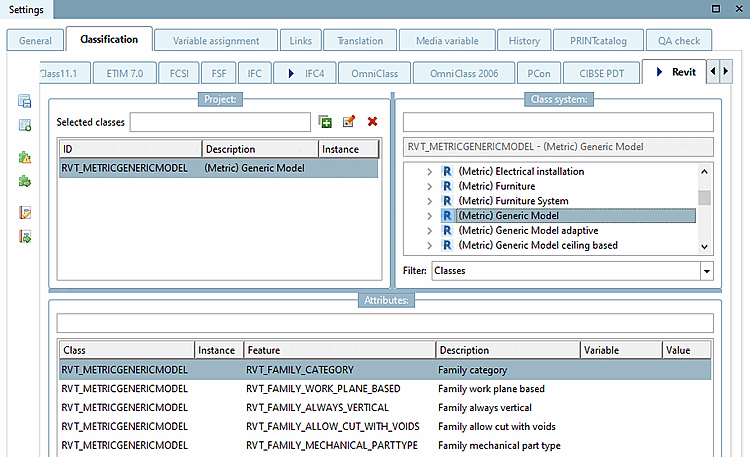

L'illustration montre les caractéristiques de la classe Revit "(Metric) Generic Model".

L'illustration montre les caractéristiques de la classe Revit "(Metric) Generic Model".

  • Family category: La catégorie Family définit la classe/catégorie qu'une pièce aura dans Revit.

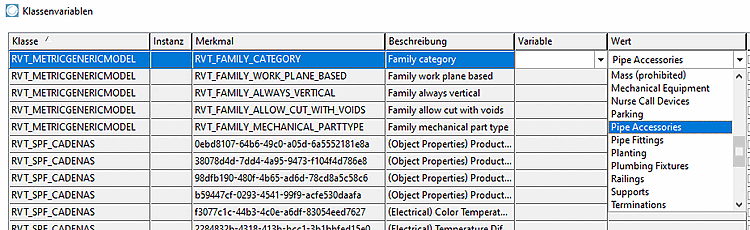

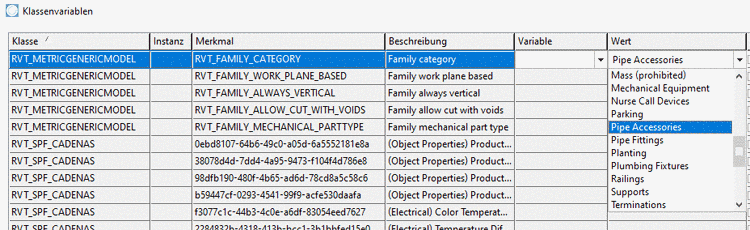

    Valeurs de Family category

    Valeurs de Family category

    Sélectionnez la valeur souhaitée dans la zone de liste.

    • Terminaux aériens

    • Raccords pour plateaux de câbles

    • Casework

    • Columns

    • Périphériques de communication

    • Raccords de conduit

    • Périphériques de données

    • Portes

    • Accessoires de conduit

    • Raccords de conduite

    • Équipement électrique

    • Fixations électriques

    • Entourage

    • Dispositifs d'alarme incendie

    • Meubles

    • Systèmes de meubles

    • Modèles génériques

    • Dispositifs d'éclairage

    • Fixations d'éclairage

    • Mass (prohibited)

    • Équipement mécanique

    • Dispositifs d'appel infirmiers

    • Parking

    • Accessoires de tuyauterie

    • Raccords de tuyauterie

    • Plantation

    • Plumbing Fixtures

    • Railings

    • Soutient

    • Terminaisons

    • Dispositifs de sécurité

    • Site

    • Équipement de spécialité

    • Sprinklers

    • Colonnes structurelles

    • Connexions structurelles

    • Fondations structurelles

    • Cadrage structurel

    • Rallonges structurelles

    • Appareils téléphoniques

    • Windows

  • Family work plane based: ... définit que l'objet peut être placé en utilisant les 3 plans de travail par défaut

    La recommandation est "1".

  • Family always vertical: ... définit si un objet doit toujours être placé "debout".

    La recommandation est "0".

  • Family allow cut with voids: 0/1 - laisser vide en général

  • Type de pièce mécanique de famille:

    Cette propriété définit la fonction du composant, par exemple lorsqu'il est utilisé dans une spécification de piping. Il existe des valeurs prédéfinies qui sont définies en fonction de la "Family category" correcte (la catégorie est décrite entre parenthèses).

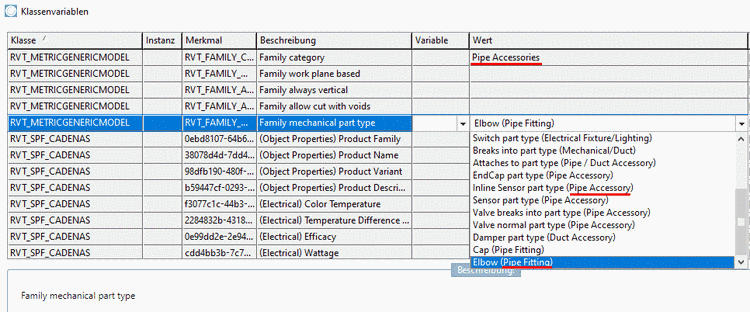

    La valeur entre parenthèses indique les catégories pour lesquelles la valeur est valable.

    La valeur entre parenthèses indique les catégories pour lesquelles la valeur est valable.

    Sélectionnez la valeur souhaitée dans la zone de liste.

    • Type de pièce du panneau(Electrical)

    • Type de pièce d'interrupteur d'équipement(Electrical)

    • Autre type de pièce de panneau Electrical

    • Type de pièce de la carte de commutation(Electrical)

    • Transformer part type(Electrical)

    • Type de pièce JunctionBox(éclairage/fixation électrique/alarme incendie/communication)

    • Normal part type(Pipe, Communication, Fire Alarm, Lighting, Mechanical)

    • Type de pièce d'interrupteur(Electrical Fixture/Lighting)

    • Breaks into part type(Mechanical/Duct)

    • Attaches au type de pièce(Pipe / Duct Accessory)

    • Inline Sensor part type(Pipe Accessory)

    • Type de pièce de capteur(Pipe Accessory)

    • Valve se casse en type de pièce(Pipe Accessory)

    • Valve type de pièce normale(Pipe Accessory)

    • Damper part type(Pipe Accessory)

    • Cap(raccord de pipe)

    • Elbow(raccord de pipe)

    Pour le MEP[8]-Les deux valeurs suivantes sont principalement utilisées dans le domaine de la construction :

    • Pipe Access ory (Accessoires de tuyauterie)

    • Pipe Fitting (raccords de tuyauterie comme les tés de tuyauterie, les coudes, etc.

    Exemple : pour les vannes qui divisent une canalisation en deux sections, il convient d'utiliser la recommandation Valve breaks into part type (Pipe Accessory).

    Une référence détaillée (quel type de pièce crée quelle fonction) est disponible sur la page d'aide Autodesk :

    https://knowledge.autodesk.com/support/revit-products/learn-explore/caas/CloudHelp/cloudhelp/2018/ENU/Revit-Customize/files/GUID-54F9DD0A-6F46-4B52-8F58-B8FA630F14EA-htm.html

Revit family templates (*.rft) avec caractéristiques associées :

  • (Metric) Modèle générique

    • Catégorie de famille

    • Plan de travail familial

    • Famille toujours verticale

    • Famille allow cut with voids

    • Type de pièce mécanique de la famille

  • (Metric) Lighting fixture (luminaires)

    • Catégorie de famille

    • Plan de travail familial

    • Famille toujours verticale

    • Famille allow cut with voids

    • Fichier photométrique

    • Type de pièce mécanique de la famille

    Vous trouverez des détails à ce sujet sur Section 3.5.4.2.1.1, « Revit : charger des fichiers IES dans RFA (lighting fixtures) ».

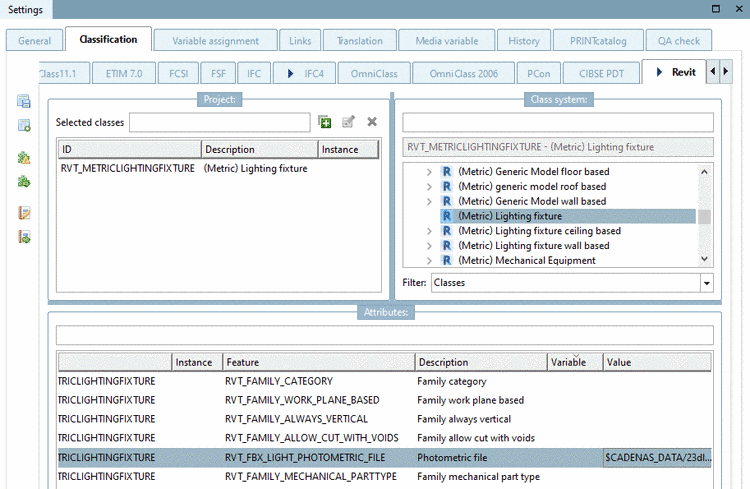

    L'illustration montre les caractéristiques de la classe Revit "(Metric) Lighting fixture" (luminaires)

    L'illustration montre les caractéristiques de la classe Revit "(Metric) Lighting fixture" (luminaires)

  • (Metric) Door (Portes)

    • Height (objet)

    • Largeur (objet)

    Pour les portes, les caractéristiques de largeur et de hauteur définissent la découpe de la paroi du gros œuvre.

    • Épaisseur du mur - y compris le crépi (car le cadre de la porte ne peut pas réagir à l'épaisseur du mur)

    • Largeur et hauteur de l'ouverture murale (doit être plus large et plus haute que la largeur/hauteur du panneau de porte en raison des espaces de montage). Les valeurs habituelles pour les distances supplémentaires sont : +35mm de largeur et +17.5mm de hauteur. Ces valeurs doivent être traitées et finalisées avec le fabricant dans le cadre de l'atelier de projet.

    • Largeur et hauteur du panneau de porte

    [Important]Important

    En dehors de l'attribution de valeurs fixes par le biais de la sélection de champs de liste, il convient, dans la mesure du possible, de définir une référence à une variable de tableau de caractéristiques (voir figure suivante, colonne Variable ).

    Il est également possible de définir une valeur directe (voir l'illustration suivante, colonne Valeur ).

    • Catégorie de famille

    • Plan de travail familial

    • Famille toujours verticale

    • Famille allow cut with voids

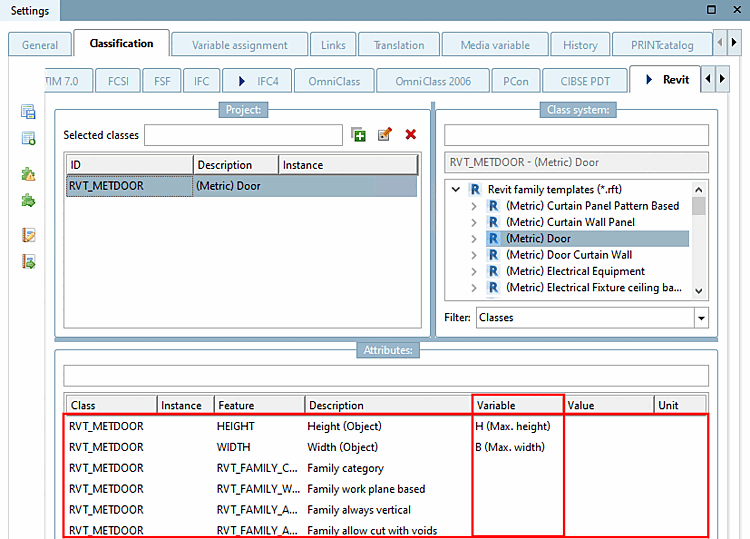

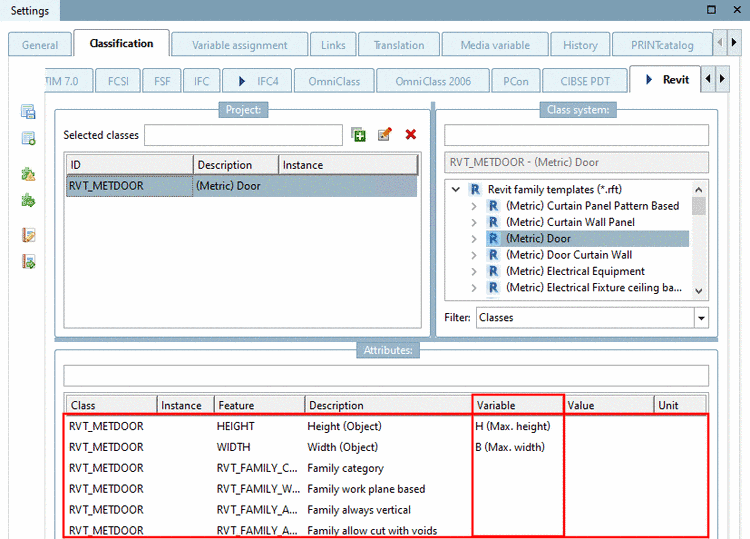

    L'illustration montre les caractéristiques de la classe Revit "(Metric) Door" (portes)

    L'illustration montre les caractéristiques de la classe Revit "(Metric) Door" (portes)

  • (Metric) Window (Fenêtre)

    • Height (objet)

    • Largeur (objet)

    Pour les fenêtres, les caractéristiques de largeur et de hauteur définissent la découpe de la paroi du gros œuvre.

    • Famille toujours verticale

    • Famille allow cut with voids

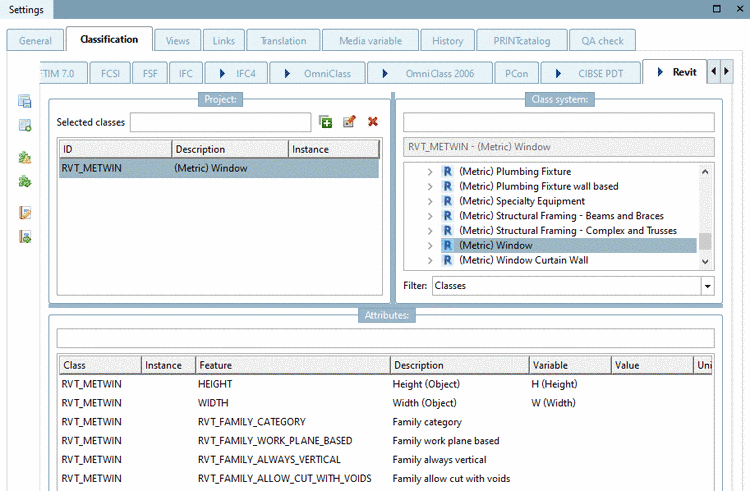

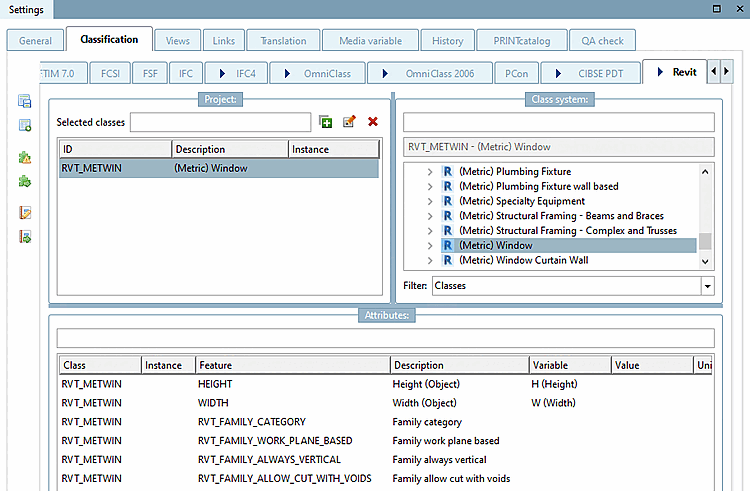

    L'illustration montre les caractéristiques de la classe Revit "(Metric) Window" (fenêtre)

    L'illustration montre les caractéristiques de la classe Revit "(Metric) Window" (fenêtre)



[8] MEP : Mechanical, Electrical, and Plumbing(terme anglais pour la technique du bâtiment).
