Dans le tableau des caractéristiques matérielles 3Dfindit / PARTdataManager, il est possible de signaler par une icône, dans une colonne propre PLMTABLE_DOCVIEW, pour chaque valeur (ligne), si un document CAO existe (ou plusieurs) et s'il est disponible avec les valeurs actuellement définies.

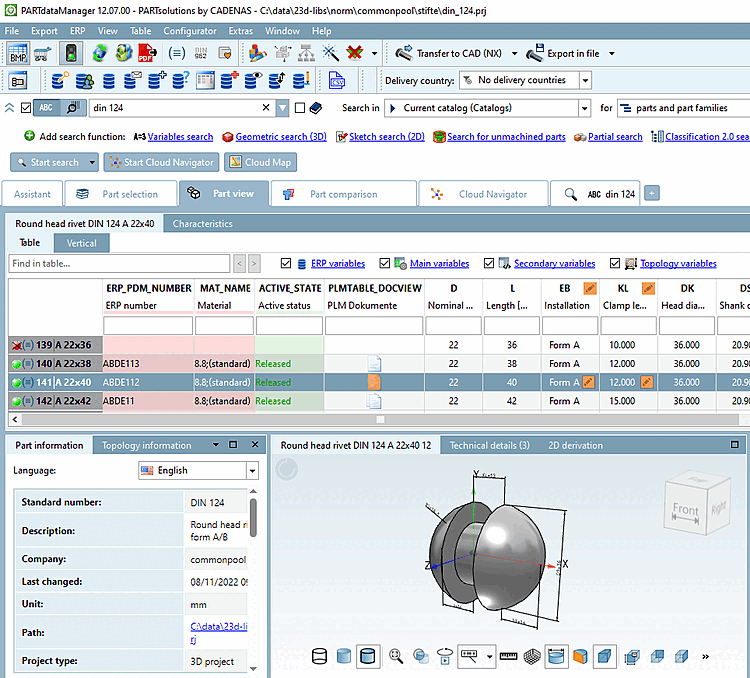

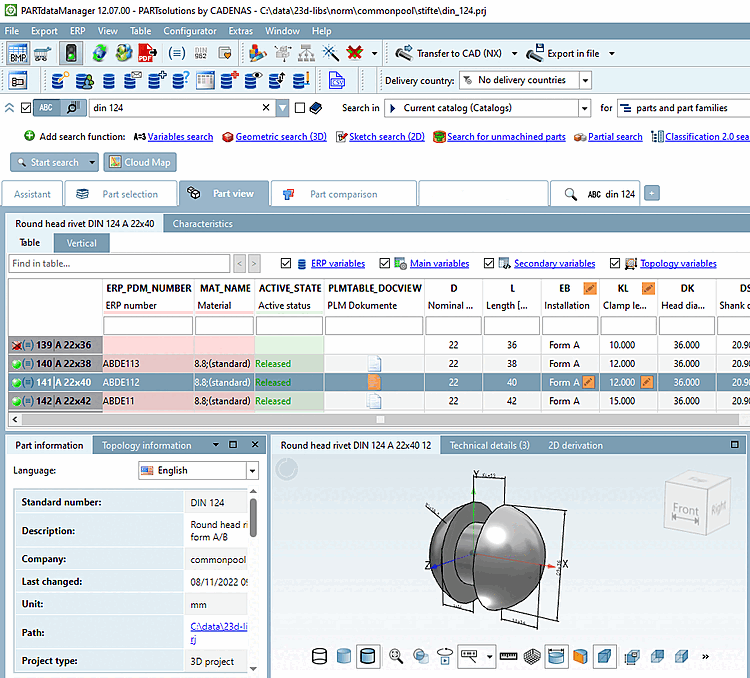

Les icônes dans le tableau des caractéristiques matérielles signalent la présence de documents CAO

Les pièces telles que les ressorts, les rivets ou les joints ont des zones de plage de valeurs qui sont créées en tant que caractéristiques fonctionnelles. Même si ces pièces sont exportées avec des valeurs fonctionnelles différentes, elles ne sont gérées qu'une seule fois (et ne se trouvent qu'une seule fois dans le stock).

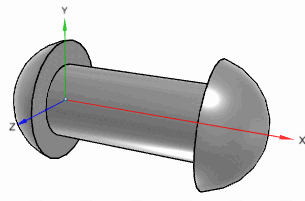

longueur de serrage 20mm

longueur de serrage 51mm

La colonne ERP_PDM_NUMBER indique si un composant est géré. Le numéro d'article est alors affiché dans cette colonne. Pour la construction, cette information est généralement suffisante. Pour l'administration, par exemple, il peut être intéressant de savoir quelles pièces ont été concrètement exportées ou si un document CAO est disponible pour la pièce. La colonne ERP_PDM_NUMBER n'en dit rien, c'est la colonne PLMTABLE_DOCVIEW qui fournit cette information. Grâce à l'ID PDM, le document concerné peut être trouvé rapidement dans le PDM.

/	Il n'ya pas d'icône: Il n'existe pas de document dans le système PDM pour la ligne concernée.
	Symbole de document unique blanc: Il n'y a qu'un seul document CAO pour la ligne concernée.

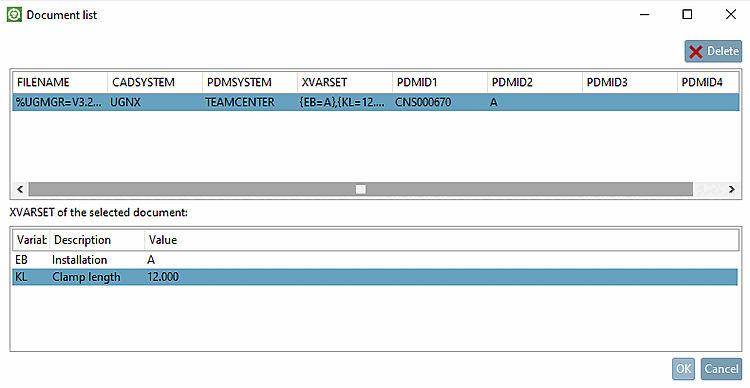

	Symbole blanc représentant plusieurs documents: Il existe plusieurs documents CAO pour la ligne concernée. Les raisons possibles sont Différentes positions de montage (par ex. pour les ressorts, les rivets, les joints) les assemblages : Documents d'assemblage et d'enfants (par ex. bille et logement de palier) Documents de différents systèmes de CAO Si tu passes la souris sur l'icône, une brève informations'affiche avec le nombre de documents CAO. En cliquant sur l'icône, la fenêtre de dialogue Liste des documents [Document list] s'ouvre. Dans cette boîte de dialogue, vous obtenez des informations détaillées sur l'ID PDM et les réglages de la plage de valeurs des documents. Dialogue d'information PDM-ID
	Symbole orange de document unique: Il existe un document, mais le réglage actuel d'un champ de plage de valeurs diffère.

En cliquant sur l'icône, la fenêtre de dialogue Document list s'ouvre et affiche le PDMID, qui permet à son tour de trouver rapidement le document concerné dans le PDM.

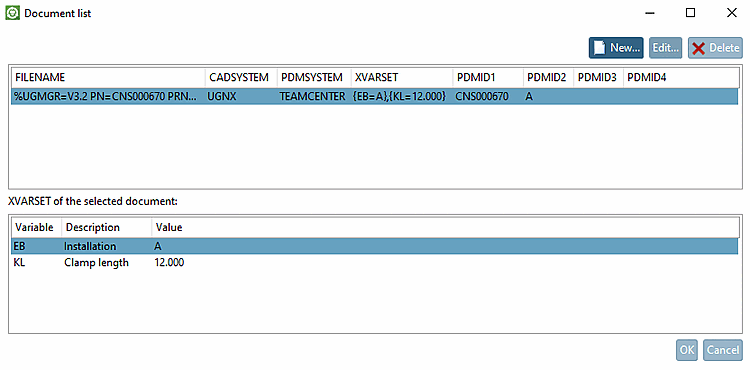

Dialogue d'information PDMID dans PARTdataManager

	Remarque
	L'affichage des boutons de suppression, d'édition et de création dépend des paramètres. Actuellement, l'affichage n'est pas possible dans 3Dfindit.

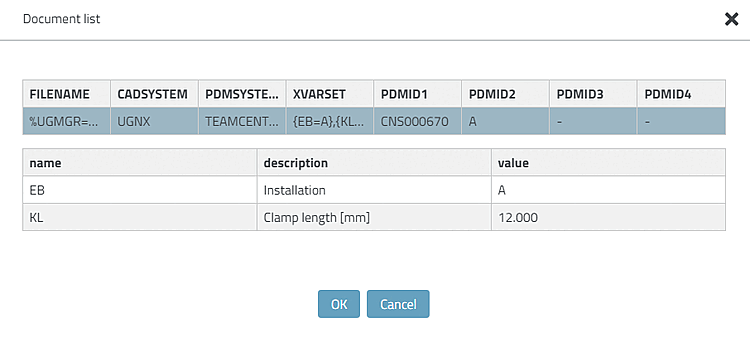

Dialogue d'information PDMID dans 3Dfindit

Vous trouverez des informations techniques détaillées dans la rubrique Section 3.2.9, « Identifier les documents CAO (PDM-ID) dans 3Dfindit / PARTdataManager  » in PARTsolutions Administration - Manuel .
