Les représentations de symboles ou de layouts se retrouvent dans différents domaines, entre autres dans le domaine BIM. (Voir aussi Section 5.12.11, « Classifier les pièces électriques  » ).

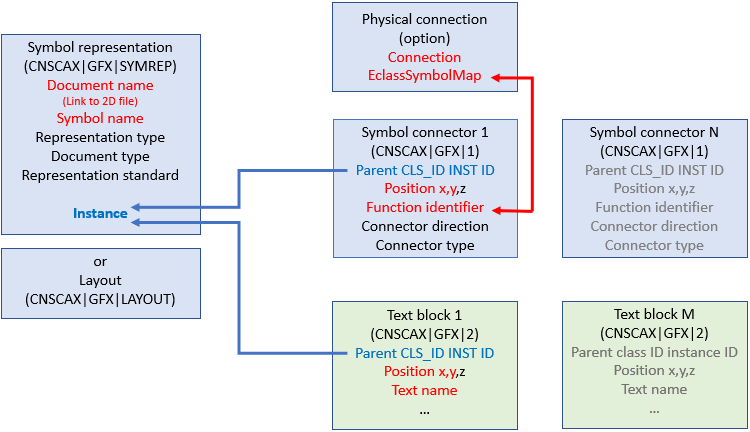

Modèle de données Représentation sous forme de symboles ou de layouts

Tant la mise en page que les représentations de symboles décrivent des abstractions du modèle physique 3D. Ils se distinguent à la fois par leur niveau d'abstraction et par l'accent mis sur le concept. Alors que les mises en page se concentrent sur la représentation géométrique 2D du modèle physique, les représentations de symboles considèrent la fonctionnalité logique du modèle. Les deux concepts ne sont pas interchangeables.

Mise en page: selon la norme ISO 5455:1979, les mises en page ont notamment la propriété de l'échelle, c'est-à-dire du facteur d'échelle entre le graphique 2D et le modèle 3D. Cela signifie en particulier que l'on peut définir pour les layouts des dimensions telles que la hauteur et la largeur, qui sont directement liées au modèle 3D.

Représentation des symboles: La représentation des symboles, en tant que description logique de la fonctionnalité de la pièce, représente une abstraction plus profonde du modèle pyhsique, dans laquelle toutes les propriétés telles que la hauteur, la largeur, la profondeur, si elles se rapportent au modèle 3D, sont supprimées. Seul le symbole du schéma est représenté.

Nous pouvons illustrer cette différence de manière simplifiée à l'aide de deux transformateurs : L'un des transformateurs alimente une ligne aérienne, l'autre sert à recharger le téléphone portable. Les représentations de layout de cette situation, si l'échelle reste la même, sont très différentes, ce qui reflète les dimensions physiques différentes de ces deux transformateurs. Dans les deux cas, la représentation des symboles peut rester la même. Dans la classification CNS, les mises en page sont décrites par la classe CNSCAX|GFX|LAYOUT et les représentations de symboles (logiques) par CNSCAX|GFX|SYMREP.
