3.1.7.6.1.  Barre d'outils Vue 3D

Cette section explique les différents boutons de la barre d'outils 3D de la fenêtre 3D :

Barre d'outils 3D

Barre d'outils 3D

Chants [Edges]

Ombragé [Shaded]

Ombragé avec bords [Shaded with edges]

Tout attraper [Zoom all]

La représentation est centrée dans la fenêtre.

Loupe [Magnifying glass]

La loupe permet d'observer les détails de la pièce.

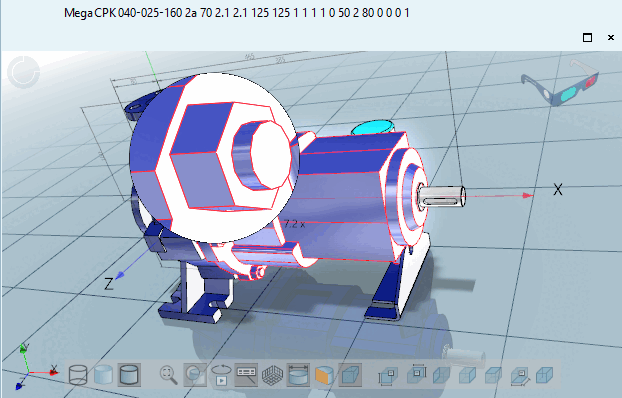

Loupe [Magnifying glass] allumée

Loupe [Magnifying glass] allumée

[Remarque]Remarque

Les mêmes règles que pour la fenêtre 3D en général s'appliquent à la commande de la loupe.

Par exemple, en maintenant les boutons gauche et droit de la souris enfoncés, vous pouvez déplacer la loupe au-dessus du composant.

La molette de la souris permet de zoomer à l'intérieur de la loupe.

Animation

L'animation (composant en rotation) est activée ou désactivée.

[Remarque]Remarque

En cliquant n'importe où à côté de la barre d'outils, l'animation est également désactivée.

Afficher les textes et les classes [Show texts and classes]

Le sous-menu contient les points suivants :

  • Texte [Text]:

  • Les classes [Classes]:

  • Éléments de classification:

    • Connexion électrique

    • Alignement électrique Coordsys

Texte [Text] visible

Texte [Text] visible

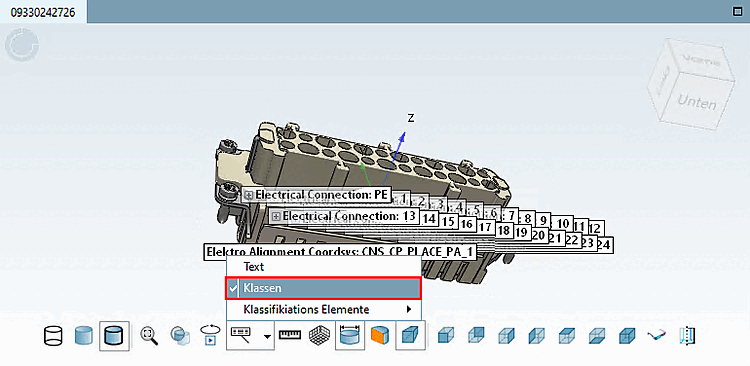

Classes visibles

Classes visibles

Les classes et les géométries auxiliaires ne sont pas affichées ensemble. Le cas échéant, l'autre fonction est désactivée.

Afficher la grille de mesure [Show measuring grid]

Voir Section 3.1.7.6.4, «  Grille de mesure  ».

Taille Voir [Show Dimensionings]

Section 3.1.7.6.5, «  Afficher les cotes  ».

Des vues qui dimension, que vous pouvez reconnaître dans la barre d’outils 3D par une icône avec ligne de cote .

Définir le plan de coupe. [Define section cut...]..

Voir Section 3.1.7.6.7, «  Définir le plan de coupe...  ».

Projection en perspective [Perspective projection], vue avant (Z) [Front view (Z)], vue arrière (-Z) [Rear view (-Z)], vue gauche (-X) [Left view (-X)], vue droite (X) [Right view (X)], vue haut (Y) [Top view (Y)], vue bas (-Y) [Bottom view (-Y)], vue isométrique [Isometric view]

Si pour une vue ont été créées par le fabricant et Afficher les dimensions [Show Dimensionings] est activée, une icône avec Les lignes de cote affichées. Voir.Section 3.1.7.6.5, «  Afficher les cotes  »

Rouge/Cyan [Red/cyan]

Représentation du composant en aperçu plastique 3D. L'effet tridimensionnel n'apparaît qu' avec l'utilisation de lunettes rouge-cyan !

La pièce sélectionnée est représentée alignée pour augmenter l'effet plastique. L'arrière-plan s'assombrit automatiquement. L'option Effet rouge/cyan est applicable indépendamment du mode de représentation (Lignes [Lines], Bords cachés [Hidden lines], Ombré [Shaded], etc.).

Afficher la géométrie auxiliaire [Show auxiliary geometry]

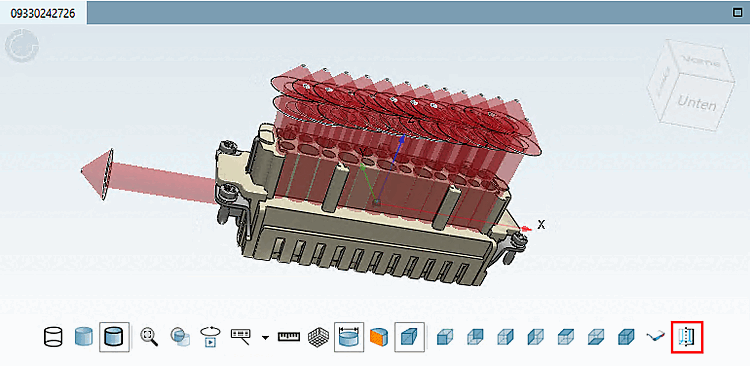

Géométrie auxiliaire visible

Géométrie auxiliaire visible

Les classes et les géométries auxiliaires ne sont pas affichées ensemble. Le cas échéant, l'autre fonction est désactivée.
