3.1.9.3.2. GIF animé

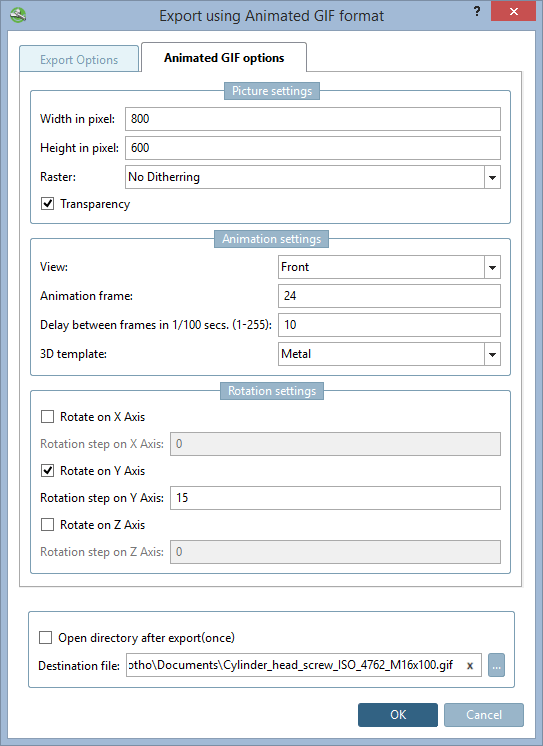

Sur la page d'onglet Options GIF animés [Animated GIF options], vous trouverez les possibilités de réglage suivantes :

Paramètres de l'image [Picture settings]:

  • Largeur en pixels [Width in pixel], hauteur en pixels [Height in pixel]

    Saisissez la hauteur et la largeur souhaitées dans les champs de saisie.

  • Trame [Raster]:

    • Pas de dithering [No Ditherring]

    • Dither ordonné

      Algorithme spécial utilisé pour créer l'illusion de la profondeur des couleurs dans une palette de couleurs limitée.

    • Diffusion d'erreurs

      Également un algorithme spécial utilisé pour créer l'illusion de la profondeur des couleurs dans une palette de couleurs limitée.

    • Transparence [Transparency]:

      Pour obtenir un arrière-plan transparent, activez cette option.

      Non transparent

      Non transparent

      Transparent

      Transparent

Paramètres d'animation [Animation settings]:

  • Vue [View]

    Sélectionnez la vue souhaitée dans la zone de liste :

    • Avant [Front]

    • Arrière [Back]

    • Droite [Right]

    • Liens [Left]

    • En haut [Top]

    • En bas [Bottom]

    • Isométrique [Isometric]

  • Cadre d'animation [Animation frame]

    Images par rotation

    [Remarque]Remarque

    Notez ici l'interaction avec les paramètres sous Paramètres de rotation [Rotation settings].

    exemple :

    Si vous définissez un pas de rotation à 1°, vous avez besoin ici de 360 images par rotation pour qu'une rotation complète soit effectuée.

    Plus le nombre de cadres est élevé, plus le fichier est volumineux.

  • Delay (délai) entre les trames en 1/100 sec (1-255)

    La vitesse de rotation résulte de ce réglage et du réglage Animation Frame [Animation frame].

  • Modèle 3D [3D template]:

    Vous pouvez adapter le style de couleur à la mise en page des versions de PARTsolutions, des systèmes de CAO et d'autres feuilles de style :

    8.1, 9.0, Purist, Metal, Wood, Catia V5, Solid Edge, SolidWorks, NX, One Space Designer, Pro/Engineer, Inventor

Paramètres de rotation [Rotation settings]

En option, vous pouvez définir le pas de rotation en degrés pour chaque axe.

Onglet Options d'exportation [Export Options]

Sur la page d'onglet Options d'exportation [Export options], vous pouvez ajuster la précision de l'exportation [Export accuracy].

Sélectionnez la précision souhaitée dans la zone de liste :

  • Actuellement recrutés [Current selection]

  • Moyens [Medium]

  • Haute [High]

  • Très élevé [Very high]

  • Extrêmement élevé [Extremely high]

  • Ultra-haut [Ultra high]

L'élément de construction est recalculé avant l'exportation selon le degré de détail défini.

Le La fonction est identique à l’option Détails dans le PARTdataManager, mais seulement temporairement pour l’exportation.
