Des conditions [Conditions] peuvent être attribuées à chaque composant. Un second clic de souris sur les conditions [Conditions] permet d'appeler la commande de menu contextuel Insérer [Insert condition] une nouvelle condition [New condition] et une condition [Insert condition].

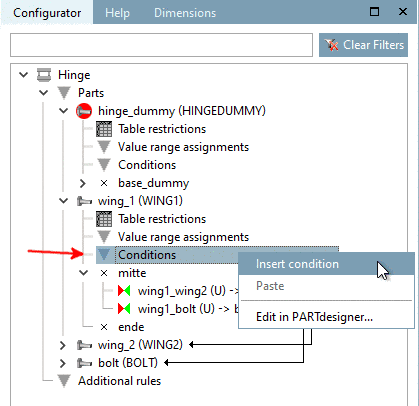

Appel "Nouvelle condition [New condition]

En cliquant sur Insérer une condition [Insert condition], vous pouvez placer une condition préalablement copiée à l'endroit souhaité.

La commande Nouvelle condition [New condition] du menu contextuel ouvre la fenêtre Propriétés de la condition [Condition properties].

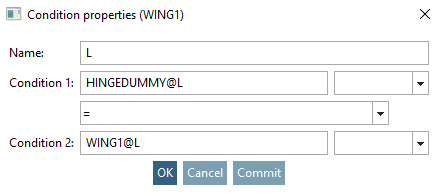

Fenêtre Propriétés de la condition [Condition properties]

Là, les variables (longueur, diamètre, etc.) de la pièce de départ fictive (celle-ci contient le tableau de commande dans l'assemblage) et des pièces individuelles peuvent être placées dans les rapports = , < , <= , > , >= , <> à l'aide d'opérandes.

	Remarque
	Lors de la définition des conditions, référez-vous - si possible - à la pièce de départ fictive.

A l'aide du navigateur de variables [Variable browser] (voir plus loin), vous pouvez facilement utiliser la syntaxe correcte.

Exemple

Bedingung 1       =  Bedingung 2
---------------------------------
SCHARNIERDUMMY@L  =  FLUEGEL1@L

Der gesamte Ausdruck im Dialogfenster Propriétés de la condition [Condition properties] liest sich folgendermaßen:

La valeur de la variable "L" de l'élément de démarrage fictif "DUMMY DE CHARIOT" doit correspondre à la valeur de la variable "L" de l'élément "BOUCLE1".

Remarque

Si des calculs sont effectués lors d'une comparaison entre des conditions, veuillez utiliser, dans la mesure du possible, uniquement le type de données entier ou texte. De manière générale - et non spécifique à PARTsolutions - des erreurs peuvent survenir lors de calculs de comparaison de nombres à virgule flottante. Surtout quand les chiffres font partie Numéros de commande ou numéros de pièce, n’utilisez pas le type de données [Data type] décimal [Decimal number].

	Remarque
	Vous pouvez aussi utiliser des variables ERP dans des conditions! PAR EXEMPLE : BN1536@ACTIVE_STATE <> 0 (verrouillé)

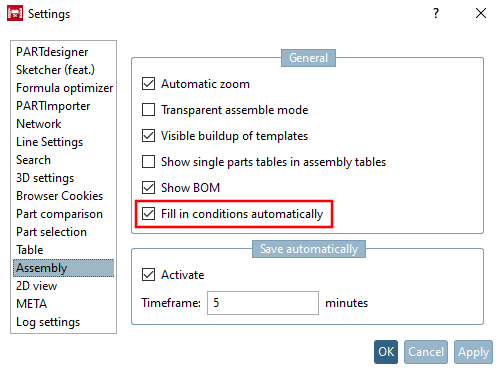

Remarque Par défaut, la condition 2 [Condition 2] est automatiquement remplie avec la partie et la variable correspondantes. Ce comportement peut éventuellement être corrigé via Outils [Extras] → Paramètres.. [Settings...]. → Assemblage [Assembly] → Remplir automatiquement les conditions [Automatically fill in conditions] peuvent être désactivés.
