NB	Désignation de la norme [Standard name] Nom dans le système de CAO (arbre des fonctions) Nom de fichier dans le pool de pièces (max. 256 caractères) Remarque Le nom de l'entreprise [Company name] / du catalogue [Catalog name] ne fait pas partie de la désignation de la norme [Standard name].
SHORTNB	Désignation courte (max. 16 caractères) [Short name (max. 16 characters)] Utilisé par les systèmes de CAO qui ne sont pas compatibles avec les longues chaînes de NB
LINA	Désignation de la nomenclature [Description for BOM] Nom dans PARTbom Marquage standard dans le système ERP Remarque Le nom de l'entreprise [Company name] / du catalogue [Catalog name] ne fait pas partie de la désignation de la nomenclature [BOM name].
Identification du type [Identification type]	Déclaration des caractéristiques caractéristique [Function attribute] Fonction Géométrie [Geometry attribute] Caractéristique de dimension [Dimension attribute] caractéristique [Object attribute]

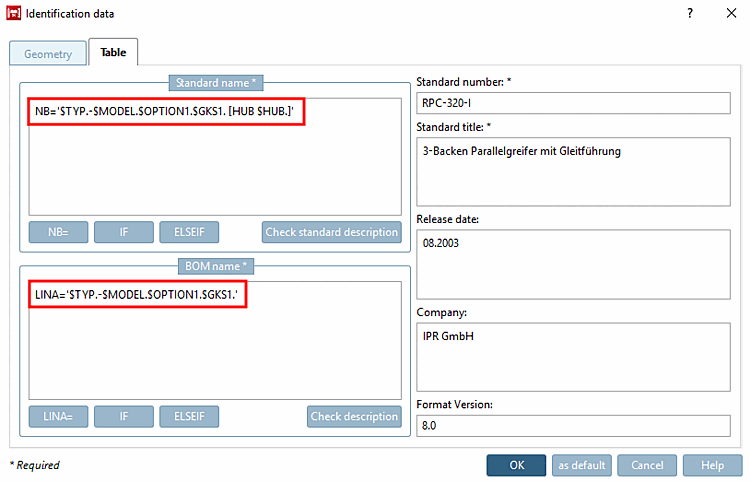

Désignation standard [Standard name] ( NB) et désignation BOM [Description for BOM] ( LINA ) s’affichent dans la boîte de dialogue Informations d’identification [Identification data] (à ouvrir via PARTdesigner -> menu Fichier [File] -> informations d’identification [Identification data] ou icône .

La désignation de la norme [Standard name] doit être univoque pour toutes les entrées de lignes et de plages de valeurs, ce qui signifie que si l'on modifie des paramètres de variables en changeant la ligne du tableau et / ou les plages de valeurs et que le modèle est ainsi modifié géométriquement, la BN doit également changer, c'est le cas pour les positions de course et d'angle, la modification des dimensions (longueur largeur, hauteur, ...) ainsi que pour la structure géométrique conditionnelle des composants. Lors de l'exportation vers un système de CAO ou lors de l'enregistrement de formats neutres, la BN est convertie en un nom de fichier avec des paramètres de variables actuellement définis.

exemple:

Conséquence en cas de BN non unique: Si l'on veut exporter une pièce / un assemblage de PARTsolutions dans le système CAO, le programme cherche d'abord dans le pool de pièces s'il existe déjà un fichier qui correspond au BN à exporter. Ce n'est que si un tel fichier n'existe pas encore que PARTsolutions le génère à nouveau. Si par exemple un cylindre est sélectionné une fois avec une course de 5mm et une fois avec une course de 10mm et que la variable de la course n'est pas contenue dans le BN, aucun deuxième fichier ne sera généré et une pièce erronée (à nouveau avec une course de 5mm) sera créée dans le système de CAO ; par conséquent, il ne sera pas possible de gérer des pièces avec des courses différentes dans le pool!

C'est pourquoi il faut accorder une importance particulière à l'unicité de la BN. La routine TestMeta localise les plages de valeurs qui ne sont pas contenues dans la BN et réduit ainsi le taux d'erreur en amont.

La désignation de la nomenclature [Description for BOM] doit, dans la mesure du possible, refléter l'indication de commande selon le système du fabricant.

Dans tous les cas, la désignation de la nomenclature [Description for BOM] doit êtreclaire.

	Remarque
	Dans la désignation de la nomenclature [Description for BOM], les positions de course et d'angle ne doivent en aucun cas être insérées, sinon une commande pour une nouvelle pièce serait éventuellement déclenchée dans l'ERP pour chaque position de course !

exemple:

	Remarque
	Souvent, le LINA renvoie simplement à la BN (LINA='$NB.'), mais cela doit absolument être évité, car des erreurs peuvent survenir dans la gestion ERP si les plages de valeurs des positions de course et d'angle (caractéristiques fonctionnelles) sont contenues par erreur.

	Remarque
	Recommandation : Créer d'abord LINA. Ensuite, définir NB='$LINA.' + plages de valeurs.

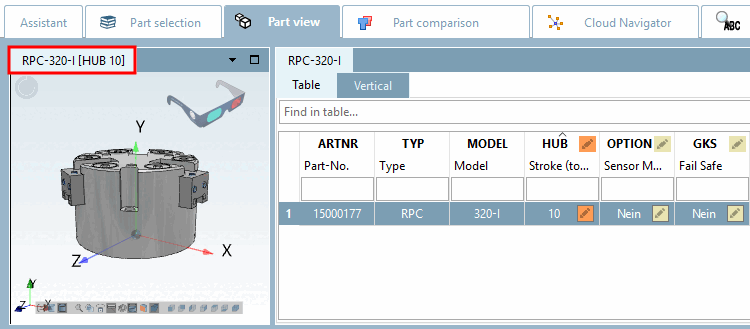

Dans PARTdataManager, vous reconnaissez rapidement et facilement les BN et les LINA grâce aux lignes de titre du tableau et à la vue 3D :

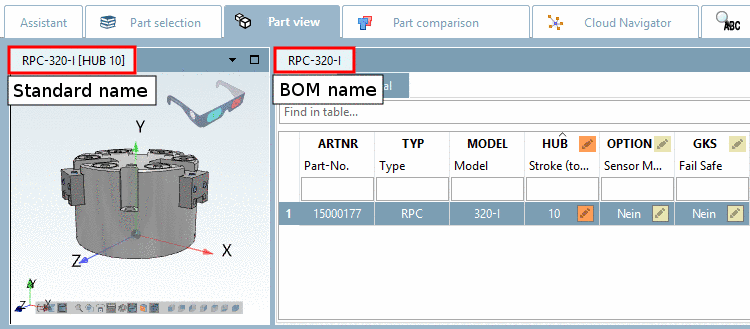

Désignation du composant (désignation de la norme [Standard name] / désignation de la nomenclature [Description for BOM] )

Abréviation de la désignation de la norme (NB)

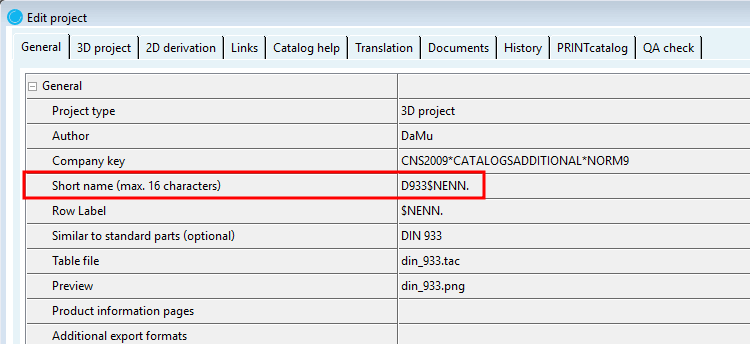

La désignation courte [Short name] (SHORTNB ) est indiquée dans PARTproject dans l'onglet Général [General] de la partie concernée. Elle correspond pour l'essentiel à la BN et à ses exigences, mais il faut ici accorder une importance particulière à la suppression de tous les caractères inutiles comme les tirets ou les espaces, etc. afin que la chaîne réelle ne dépasse en aucun cas le maximum de 16 caractères. Ce n'est qu'ainsi que la fonctionnalité est également garantie dans tous les systèmes de CAO avec des chaînes courtes autorisées !

exemple:

Désignation abrégée [Short name]:

D933$D.$L.

Désignation de la norme [Standard name] (NB) à titre de comparaison :

Sechskantschraube DIN 933 $NENN.

Exemple

Si la BN est généralement très courte dans le catalogue (par exemple, si elle ne comporte qu'un seul numéro de commande), il est également possible de faire un renvoi direct à la BN (SHORTNB=$NB.).

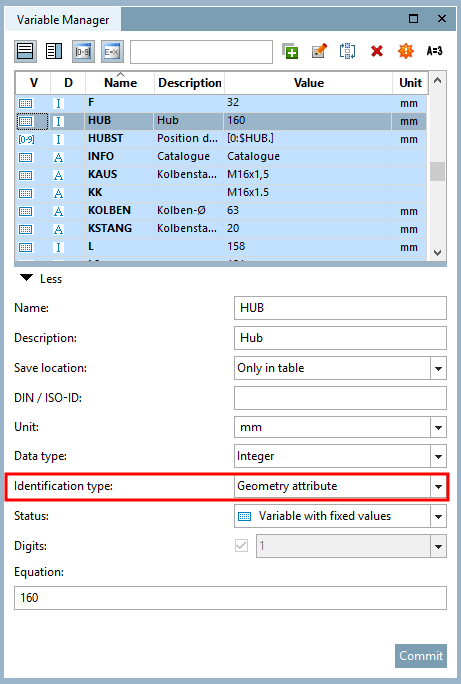

Lors de la création d'une variable de plage de valeurs dans le gestionnaire de variables [Variable Manager] (PARTdesigner ), il faut choisir l' identification de type [Identification type] correcte pour cette variable.

Une déclaration correcte est importante, car c'est la seule façon de garantir une conversion sans erreur de ces BN et LINA ou de ceux qui en résultent dans le système ERP. Vous trouverez des détails à ce sujet sous Section 7.8.14, «  Identification du type  ».
