7.17.9.2.  Tableau

Un tableau nouvellement créé ou modifié ne peut être enregistré et quitté qu'après avoir fourni des données d'identification [Identification data].

[Remarque]Remarque

  • Tous les champs obligatoires doivent être remplis !

    Le titre normalisé [Standard title] n'est plus un champ obligatoire à partir de la V11 SP4.

  • Pour remplir les champs, référez-vous aux normes en vigueur.

  • Faites toutes les indications en anglais. Il s'agit de la langue par défaut. Dans PARTproject sous Editer le projet [Edit project] -> onglet Traduction [Translation], il est possible de saisir des traductions pour n'importe quelle langue, afin que l'affichage dans PARTdataManager se fasse dans la langue choisie.

    Voir à ce sujet le site Section 5.8.2.1.14, «  Traduction  ».

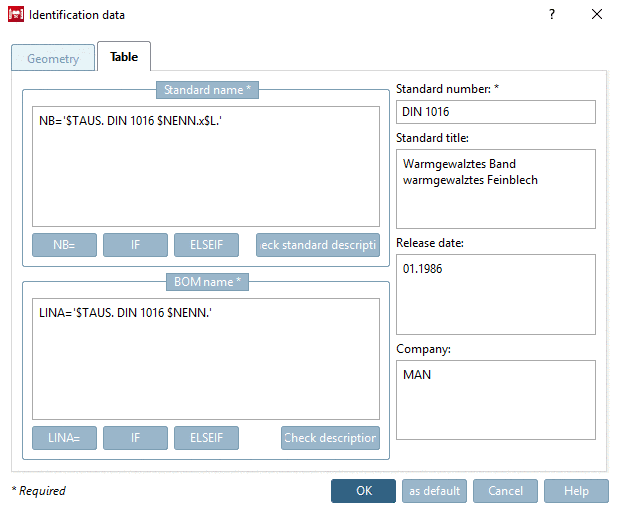

Détails des différents champs de la boîte de dialogue Données d'identification [Identification data]

  • Désignation de la norme (NB) [Standard name (NB)]

    La désignation de la norme (NB) [Standard name (NB)] se compose par exemple du numéro de la norme [Standard number], du titre de la norme [Standard title] et des valeurs des variables, qui sont lues dynamiquement dans le tableau.

    [Important]Important

    Respectez impérativement aussi les directives sur Section 7.17.9.3, «  Directive pour la définition NB, SHORTNB, LINA et l' identification du type  ».

    exemple :

    NB='ISO xy Bolt $D.x$L.'

    [Remarque]Remarque

    • La désignation de la norme (NB) [Standard name (NB)] doit être claire!

    • La désignation de la norme (NB) [Standard name (NB)] est transmise au système de CAO lors de l'exportation.

      Dans certains systèmes de CAO, le nombre de caractères est limité. Pensez donc aussi à définir en plus la désignation courte [Short name] dans PARTproject sous Paramètres [Settings] -> onglet Général [General]. Voir Section 5.9.2.1.7, «  Désignation courte (max. 16 caractères)  ».

    • Attention à la syntaxe!

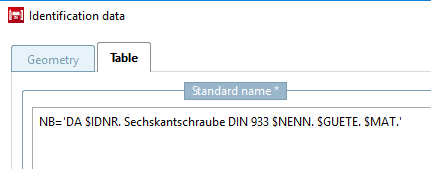

      Indiquez impérativement vos données entre les deux apostrophes indiquées. Si vous souhaitez inclure des valeurs de tableau dans la désignation, veuillez les joindre respectivement au format

      Dollarzeichen
Variablenname
Punkt

      à la suite de la désignation proprement dite. N'utilisez pas d'espace entre les différents paramètres.

      exemple :

      NB='Hexagon cap nut DIN 1587 - $NENN.'

    • Les indications se basent sur les normes habituelles.

    Le texte (traduit) de la désignation de la norme [Standard name] (NB) apparaît dans la barre de titre de la vue 3D [3D view] lors de l'appel de la pièce correspondante dans PARTdataManager.

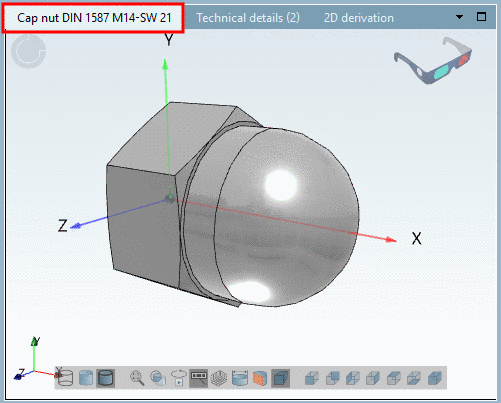

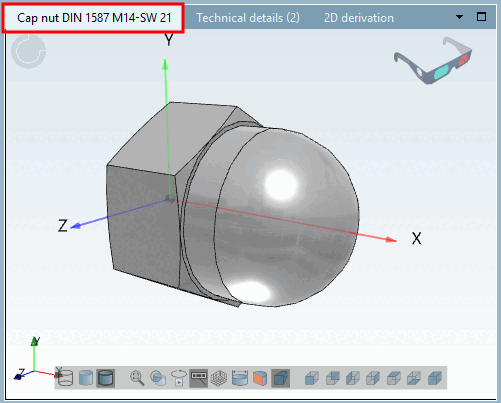

    Désignation de la norme [Standard name] / Désignation du composant

    Désignation de la norme [Standard name] / Désignation du composant

    • NB=

      Lorsque vous ouvrez la fenêtre Données d'identification [Identification data], l'expression NB= '' est déjà présente, mais elle peut aussi être insérée via le bouton NB=.

    • IF

      Insérer une fonction IF dans une condition. Pour le fonctionnement, voir Section 7.8.12, «  Algorithmes de caractéristiques  ».

    • ELSEIF

      Insérer la fonction ELSEIF dans une condition. Pour le fonctionnement, voir Section 7.8.12, «  Algorithmes de caractéristiques  ».

    • Vérifier la désignation de la norme [Check standard description]

      Vous pouvez vérifier l'exactitude (syntaxique) de l'expression saisie en cliquant sur Vérifier la désignation de la norme [Check standard description].

  • Désignation de la nomenclature (LINA) [BOM name (LINA)]

    La désignation de la nomenclature (LINA) [BOM name (LINA)] est également transmise au système de CAO lors de l'exportation et y apparaît dans la nomenclature.

    [Important]Important

    Respectez impérativement aussi les directives sur Section 7.17.9.3, «  Directive pour la définition NB, SHORTNB, LINA et l' identification du type  ».

  • Numéro de norme [Standard number] et titre de la norme [Standard title]:

    par ex. "DIN 1587 - Écrou hexagonal à chapeau, forme haute

    • Numéro de norme [Standard number]:

      L'entrée dans ce champ constitue la première partie du nom du composant dans l'arborescence du répertoire de la sélection des pièces de PARTdataManager [Part selection].

    • Titre de la norme [Standard title]:

      L'entrée dans ce champ constitue la deuxième partie du nom du composant dans l'arborescence du répertoire de la sélection des pièces de PARTdataManager [Part selection].

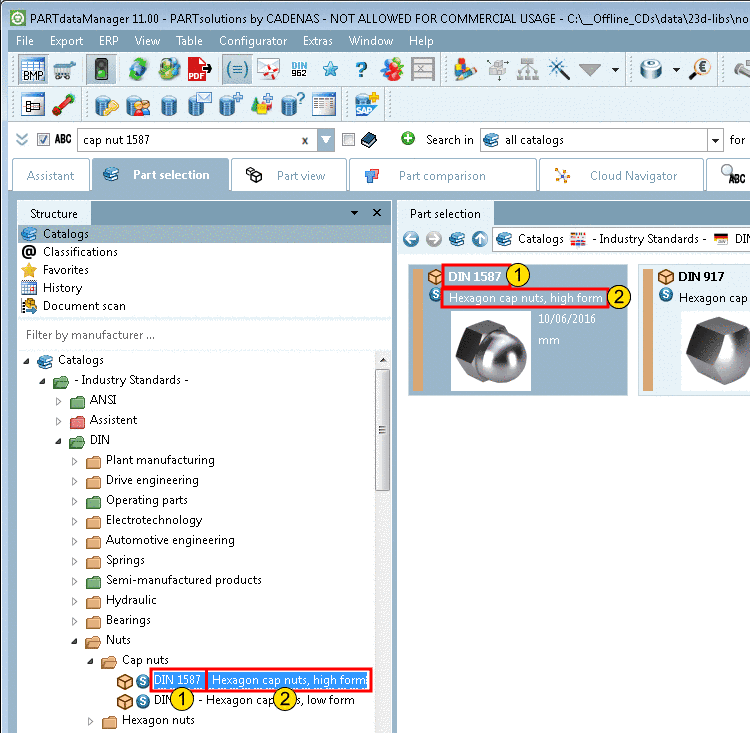

      Nom du composant composé du numéro de norme [Standard number] et du titre de la norme [Standard title]

      Nom du composant composé du numéro de norme [Standard number] et du titre de la norme [Standard title]

  • Date d'édition [Release date]

    Date de la norme de dimension et/ou de produit

  • Nom de l'entreprise

    Votre entreprise / Nom de l'entreprise pour laquelle le tableau des composants a été créé.

  • Version du format

    par exemple le numéro de révision. La pièce a-t-elle été recréée ?
