6.10.2.3. Interface utilisateur : référence des icônes et des fonctions en détail 6.10.2.3.1. Bouton plus |  |
| Précédent | Suivant |
Le
Le bouton Plus
est utilisé à plusieurs endroits :
-

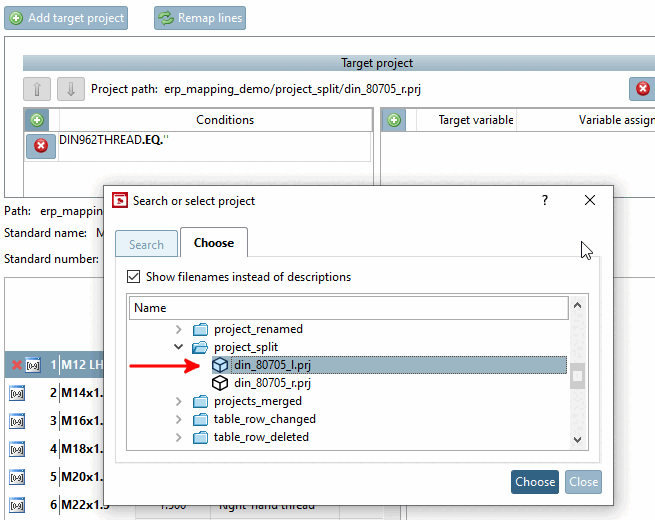

Projet cible
ajouter [Add target project]
Si, par exemple, un projet doit être divisé en deux, cette fonction permet d'ajouter d'autres projets sur lesquels il est possible de faire un mapping. Voir Section 6.10.2.4.9, « Projet avec variable de plage de valeurs divisé en 2 projets avec variable fixe ».
Réattribuer des lignes [Remap lines]
Pour les lignes qui n'ont pas encore été mappées, il est possible d'ajouter de nouvelles règles (par ex. une affectation de variables [Variable assignment] ) afin de trouver la ligne appropriée pour ces lignes également. En utilisant Réaffecter les lignes [Remap lines], vous pouvez ensuite déclencher à nouveau le processus de mappage pour ces lignes.

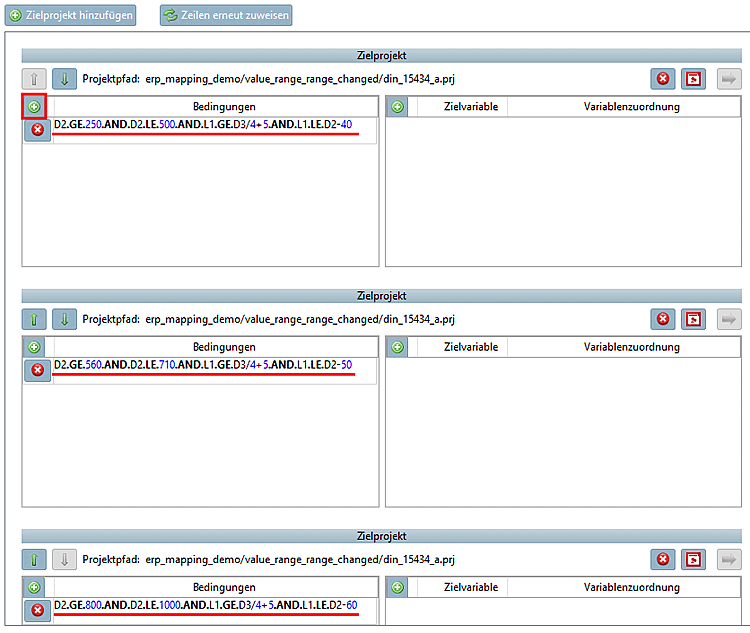

Les conditions [Conditions] permettent par exemple d'adapter la plage de valeurs source de manière à ce que seules certaines valeurs soient mappées. Celles-ci sont alors confirmées lors de la vérification avec la cible trouvée, les autres sont confirmées sans cible. Vous trouverez des explications sur la syntaxe sous Section 7.8.12.6, « Fonctions mathématiques (algorithme des caractéristiques ) ». Vous trouverez un exemple à ce sujet sur Section 6.10.2.4.16, « Plage de valeurs : Plage modifiée ».
-
Mappage des variables

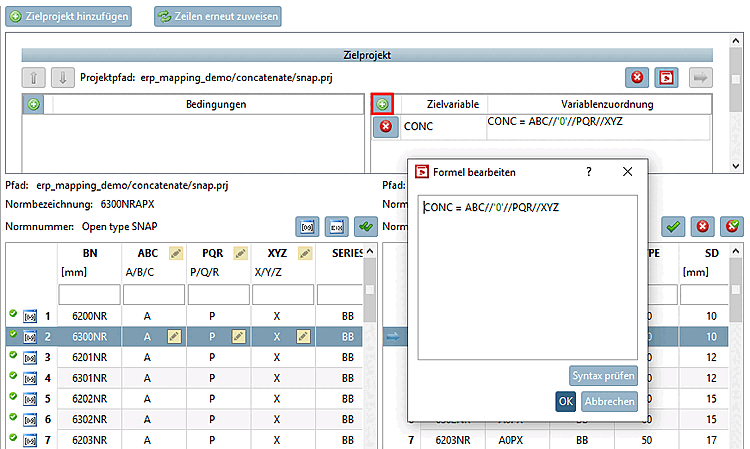

Ajout [Add variable mapping] / Mappage de variables [Variable assignment]
La zone de dialogue Variable cible [Target variable] / Affectation des variables [Variable assignment] est utilisée lorsque des variables (et éventuellement des valeurs) sont modifiées. La reconnaissance est en partie automatique.
Par exemple, s'il y avait une variable A et qu'il existe dans le nouveau tableau une variable AX dont toutes les valeurs sont restées les mêmes, celle-ci sera reconnue comme variable renommée.
Exemple : voir à ce sujet le site Section 6.10.2.4.22, « Renommer les variables fixes ».
Affectation manuelle des variables
Sélectionnez la variable souhaitée dans la zone de liste.
Vous trouverez un exemple à ce sujet sur Section 6.10.2.4.18, « Liaison de variables ».
Affectation manuelle des variables avec calcul

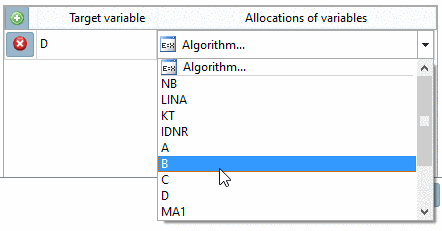

Il se peut toutefois qu'un calcul doive être effectué en même temps que l'affectation : Dans ce cas, utilisez l'option Formule.... [Algorithm...] sous Affectation des variables [Variable assignment].
Dans la version actuelle, une indication est fournie pour le rayon. Dans la dernière version, l'indication concernait plutôt le diamètre. Dans ce cas, une formule peut être définie :
On choisirait alors comme variable cible la nouvelle variable, par exemple D, et on indiquerait alors dans la deuxième colonne une formule avec D = R * 2.
