3.2.8.1.1. Exporter à partir de PARTbom

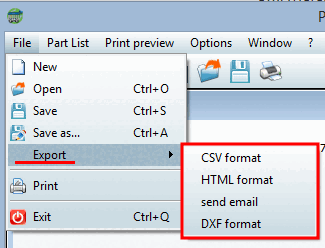

Vous pouvez exporter les fichiers PARTbom de différentes manières.

Selon le format d'exportation que vous choisissez, les zones de formulaire correspondantes seront exportées.

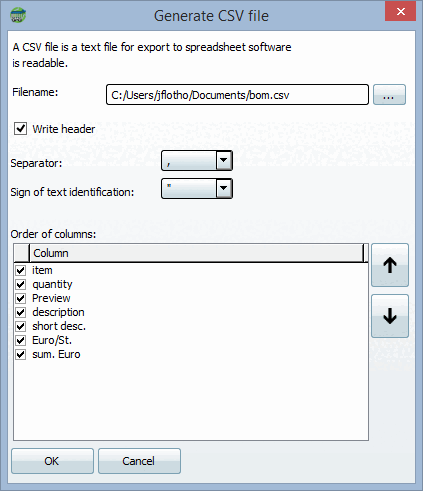

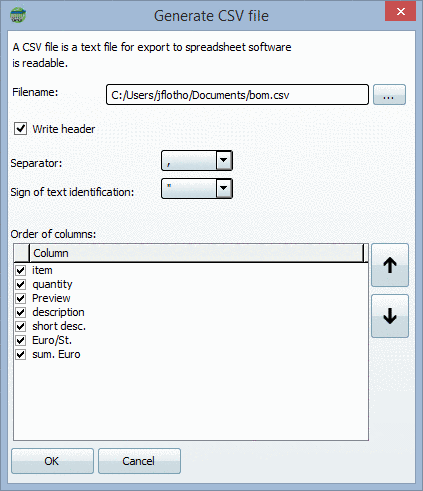

  • Exportation au format CSV [CSV format]:

    --> Seul le tableau PARTbom [Table]est exporté. Celui-ci peut à son tour être importé, par exemple dans Microsoft Excel.

    Les séparateurs [Separator] et les identificateurs de texte [Sign of text identification] dépendent du tableur dans lequel le tableau doit être importé.

    [Remarque]Remarque

    L'extension .csv doit faire partie du nom de fichier !

    Compléter manuellement si nécessaire.

    Dans le menu contextuel Exporter [Export], les grands boutons fléchés (à droite du menu) permettent de passer d'une ligne à l'autre de la liste des colonnes.

  • Exportation au format HTML [HTML format]:

    Le HTML peut être créé directement (sans envoyer d'e-mail [send email] ).

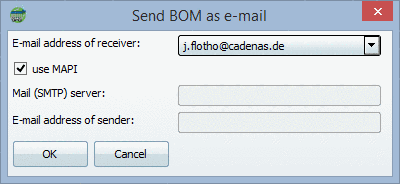

  • Messagerie électronique [send email]

    la liste des pièces par e-mail Envoyer [Send BOM as e-mail]  :

    Il enverra l’intégralité de la Formulaire au format HTML [HTML format] sous forme d’email Exportés. Trouvez le nom de votre serveur de messagerie dans votre Navigateur.

    Utilisation de MAPI [use MAPI] : Si vous l’e-mail sera envoyé directement à partir de l’option Application sans le programme de messagerie électronique s’ouvre.

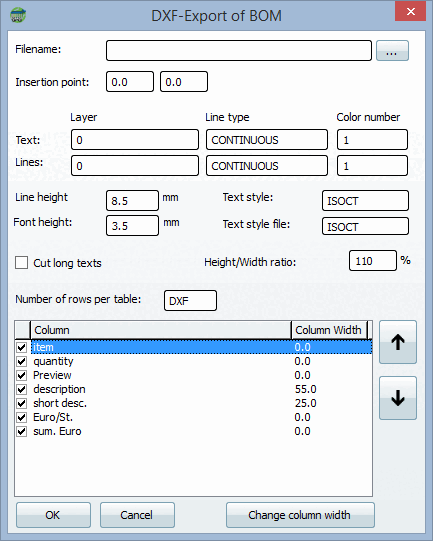

  • Exportation au format DXF [DXF format]:

    Seul le tableau PARTbom [Table]est exporté.

    Elle peut être importée ultérieurement à partir d'un système de CAO. Différents champs de saisie permettent de définir dès PARTbom des critères de représentation des tableaux qui seront ensuite pris en compte dans le système de CAO.

    L'option Couper les textes trop longs [Cut long texts] permet de limiter le texte affiché d'une cellule de tableau à la longueur de la cellule. Le préréglage du rapport hauteur/largeur [Height/Width ratio] de 110% s'oriente sur le style de texte ISOCT configuré.

    Dans le champ de saisie Nombre de lignes par tableau [Number of rows per table], vous décidez du nombre de lignes affichées par page. Tant que vous laissez la "valeur" DXF , le nombre maximal de lignes de tableau possible est affiché pour chaque page. DXF correspond au réglage 0 , c'est-à-dire qu'il n'y a pas de limite à un certain nombre de lignes.

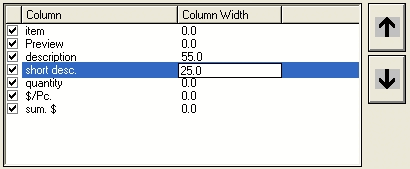

    Modifier la largeur des colonnes [Change column width]

    Pour modifier la largeur des colonnes, sélectionnez le nom de la colonne concernée et cliquez sur le bouton Modifier la largeur de la colonne [Change column width].

    -> La valeur de la largeur de colonne clignote et peut maintenant être modifiée manuellement.

    Pour que la modification soit prise en compte, confirmez avec ENTER ou sélectionnez une autre ligne de la liste des colonnes.

    [Remarque]Remarque

    Les champs Style de texte [Text style] et Fichier de style de texte [Text style file] doivent contenir le même style DXF ! Outre ISOCT, ISOCP et ITALIC sont également des styles possibles.
