3.2.8.1.1. Esportazione da PARTbom

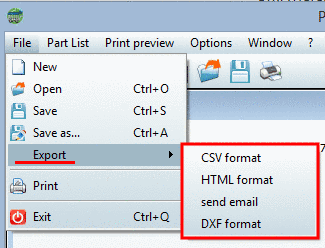

È possibile esportare i file PARTbom in vari modi.

Figura 3.1266.

A seconda del formato di esportazione selezionato, vengono esportate le aree del modulo corrispondenti.

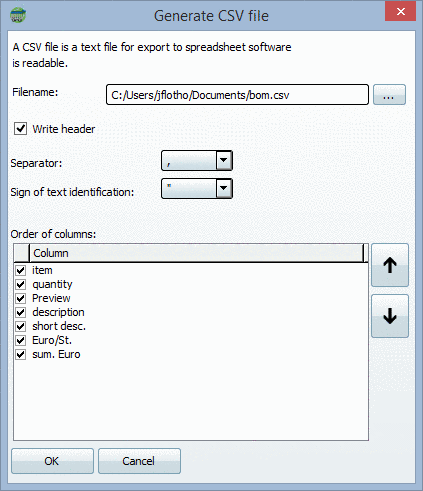

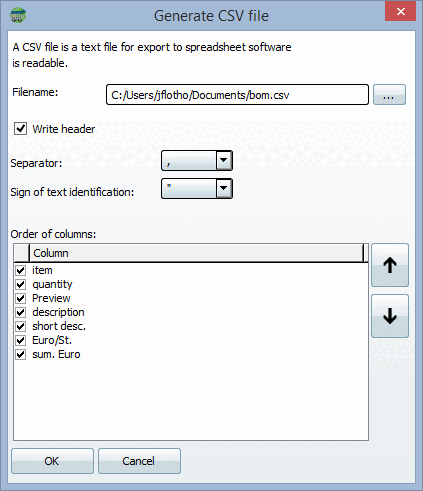

  • Esportazione in formato CSV [CSV format]:

    --> Viene esportata solo la tabella PARTbom [Table]. Questa può essere importata in Microsoft Excel, ad esempio.

    I separatori [Separator] e i separatori di testo [Sign of text identification] dipendono dal programma di foglio elettronico in cui la tabella verrà importata successivamente.

    [Nota]Nota

    L'estensione .csv deve far parte del nome del file!

    Se necessario, aggiungere manualmente.

    All'interno dei menu contestuali di esportazione [Export], è possibile passare da una riga all'altra dell'elenco di colonne utilizzando i grandi pulsanti freccia (sul lato destro del menu).

  • Esportazione in formato HTML [HTML format]:

    L'HTML può essere creato direttamente (senza inviare un'e-mail [send email] ).

  • E-mail [send email]

    l'elenco delle parti via e-mail Inviare [Send BOM as e-mail]:

    invierà l'intero Modulo in formato HTML [HTML format] come e-mail Esportato. Trova il nome del tuo server di posta nel tuo Browser.

    Utilizzo di MAPI: [use MAPI] se si , l'e-mail verrà inviata direttamente dal applicazione senza il programma di posta elettronica viene aperto.

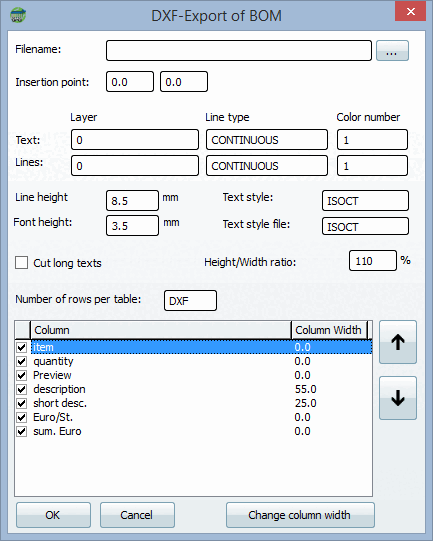

  • Esportazione in formato DXF [DXF format]:

    Viene esportata solo la tabella PARTbom [Table].

    In seguito può essere importata da un sistema CAD. Con diversi campi di input è possibile definire i criteri di visualizzazione delle tabelle in PARTbom, che vengono poi presi in considerazione nel sistema CAD.

    L'opzione Tronca testo troppo lungo [Cut long texts] può essere utilizzata per limitare il testo visualizzato in una cella di tabella alla lunghezza della cella stessa. L' impostazione predefinita del rapporto altezza/larghezza [Height/Width ratio], pari a 110%, si basa sullo stile di testo ISOCT impostato.

    Nel campo di immissione Numero di righe per tabella [Number of rows per table], si decide il numero di righe visualizzate per pagina. Se si lascia il "Valore" impostato su DXF , viene visualizzato il numero massimo possibile di righe della tabella per ogni pagina. DXF corrisponde all'impostazione 0, ovvero non vi è alcuna limitazione a un numero specifico di righe.

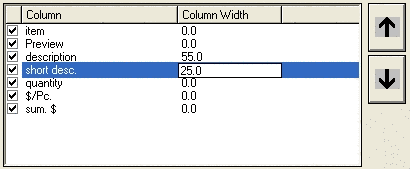

    Modifica della larghezza della colonna [Change column width]

    Per modificare la larghezza delle colonne, selezionare il nome della colonna in questione e fare clic sul pulsante Modifica larghezza colonna [Change column width].

    -> Il valore della larghezza della colonna lampeggia e può essere modificato manualmente.

    Per applicare la modifica, confermare con ENTER o selezionare un'altra riga nell'elenco delle colonne.

    [Nota]Nota

    I campi Stile testo [Text style] e Stile file testo [Text style file] devono contenere lo stesso stile DXF! Oltre a ISOCT, sono possibili anche gli stili ISOCP e ITALIC.
